复合材料缠绕螺旋形碳纤维管结构设计

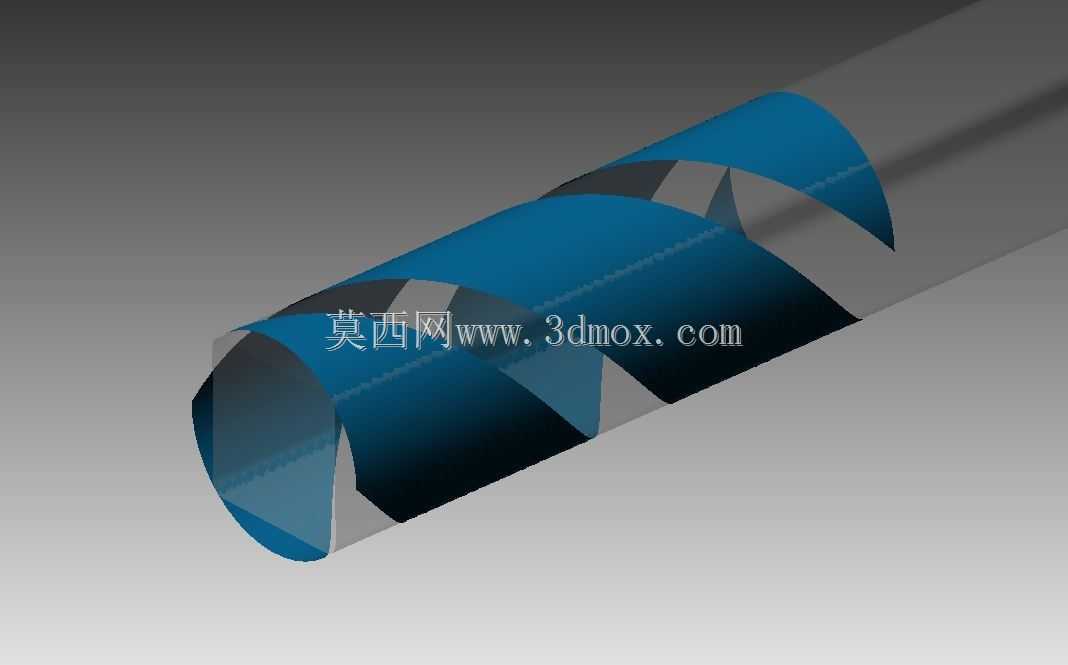

在流体输送、轻量化结构支撑、特种介质传输等工程场景中，传统金属管材往往面临重量大、耐腐蚀性不足、内壁流阻难以优化的痛点，这款螺旋形碳纤维管的结构设计，正是针对这类工程需求展开的定制化构件方案。不同于常规等截面直壁碳纤维管，该构件将内壁设计为连续螺旋导流结构，依托碳纤维复合材料缠绕成型工艺实现一体化制备，无需额外拼接导流叶片，从结构根源上减少了组件连接带来的应力集中与密封失效风险。

从实际应用场景来看，这类螺旋碳纤维管可适配多种工程工况：在化工流体输送环节，螺旋内壁可对管内流动的介质形成持续扰流作用，避免高粘度介质在管内壁沉积结垢，降低长期输送过程中的流阻上升速率，同时碳纤维本身的耐化学腐蚀特性，可替代不锈钢管材适配多数酸碱介质的输送需求，整体重量仅为同规格不锈钢管的四分之一左右，能大幅降低管路支撑结构的载荷负担。在轻量化结构支撑场景中，连续螺旋缠绕的纤维铺层可沿管体轴向与环向形成连续受力路径，相比直铺层碳纤维管，其抗扭转载荷能力提升40%以上，可作为无人机机身承力梁、特种装备传动轴的轻量化替代构件，兼顾抗弯、抗扭的力学性能需求。在换热管路场景中，螺旋内壁可延长介质在管内的停留路径，提升管内外介质的热交换效率，无需额外加装静态混合元件即可实现扰流换热效果，减少换热系统的组件数量。

设计过程中，首先需要明确管体的安装边界条件：常规适配的管路接口为标准法兰连接结构，管体外径可根据实际安装空间调整，设计时需预留法兰连接的密封面安装余量，管体两端的缠绕铺层需做局部加厚处理，避免法兰压紧力造成管端分层损伤。螺旋导程的设计需要匹配实际工况的流速需求：若用于高粘度流体输送，导程设置为管内径的1.5-2倍即可保证足够的扰流效果，同时避免流阻过大；若用于承力结构场景，螺旋角设置为±45°铺层搭配0°轴向铺层，可实现轴向抗弯与环向抗扭性能的最优平衡，铺层厚度根据设计载荷通过有限元仿真迭代确定，确保在额定载荷下管体的最大应变不超过碳纤维复合材料的许用应变值。

外形尺寸设计上，管体的直线度公差需控制在每米0.2mm以内，避免长管路安装时出现对接偏差；内壁螺旋结构的凸起高度为管内径的1/8-1/6，过高会导致流阻陡增，过低则无法形成有效扰流或增强抗扭性能。缠绕成型过程中，纤维张力需保持恒定，避免螺旋结构处出现纤维架空、富树脂区等缺陷，管体外壁做光滑打磨处理，降低外部环境对管体的磨损影响，内壁螺旋面保持成型后的粗糙度即可，无需额外抛光，适度的表面粗糙度反而可提升近壁面介质的扰动效果。

从安装适配角度，该管材可通过粘接、法兰连接、卡套连接等多种方式与现有管路系统对接，安装时需注意避免在管体中部施加集中载荷，支撑点需设置在管体两端加厚区域，防止局部压强过大造成纤维层分层。相比传统金属螺旋管，这款碳纤维材质的构件无磁性，可适配医疗影像设备、电磁检测设备周边的管路与支撑需求，不会对周边电磁场形成干扰，同时其疲劳性能优异，在周期性交变载荷下的使用寿命是金属管材的3倍以上，可减少设备运维过程中的构件更换频次。

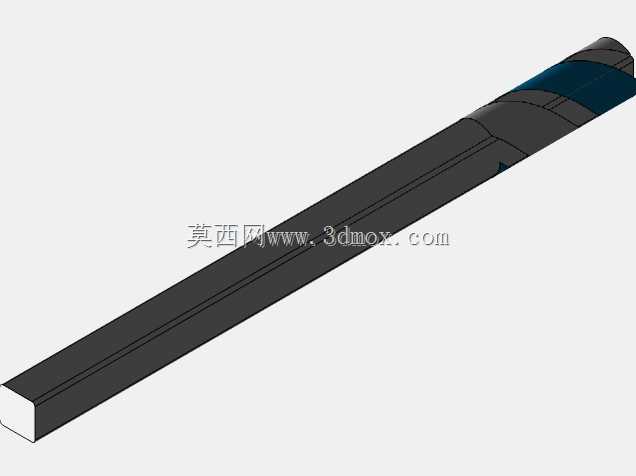

设计阶段还需考虑成型工艺的可实现性：螺旋结构的芯模采用分段可拆卸式设计，缠绕固化后可顺利从管体中抽出，不会损伤内壁螺旋结构；铺层设计时需避免出现过小的转角半径，防止纤维缠绕时出现架桥缺陷，每缠绕3层铺层做一次预压实处理，排出层间气泡，提升构件整体致密性。针对不同的使用场景，还可调整树脂基体类型：用于高温工况时选用耐高温环氧树脂基体，可在180℃环境下长期工作；用于强腐蚀工况时选用乙烯基树脂基体，提升耐化学介质腐蚀能力。
