沙漠越野四轮管架式车架结构设计

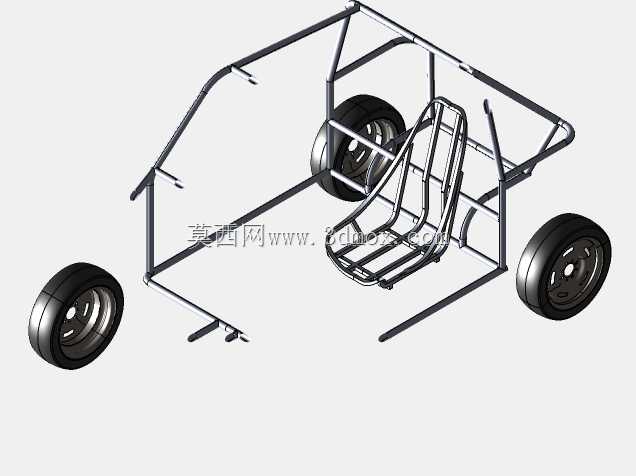

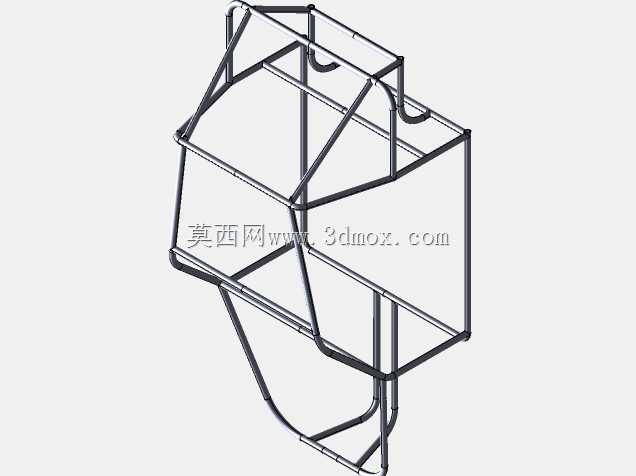

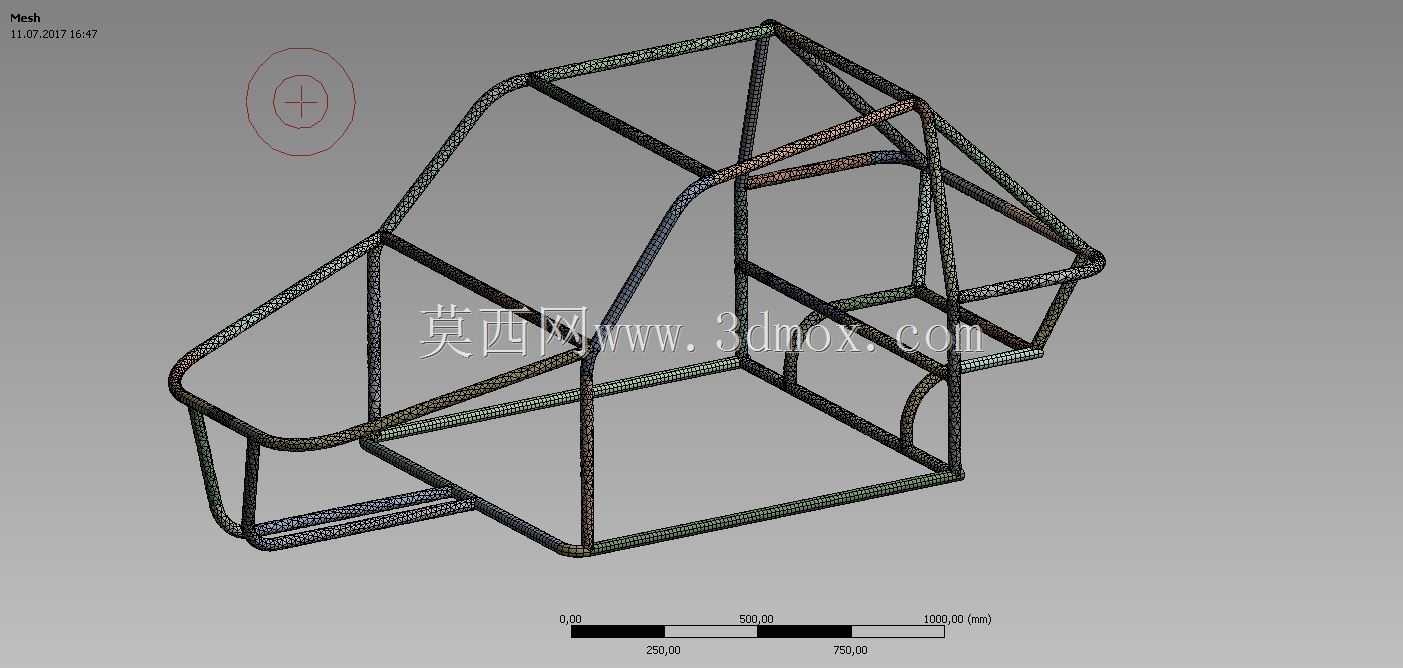

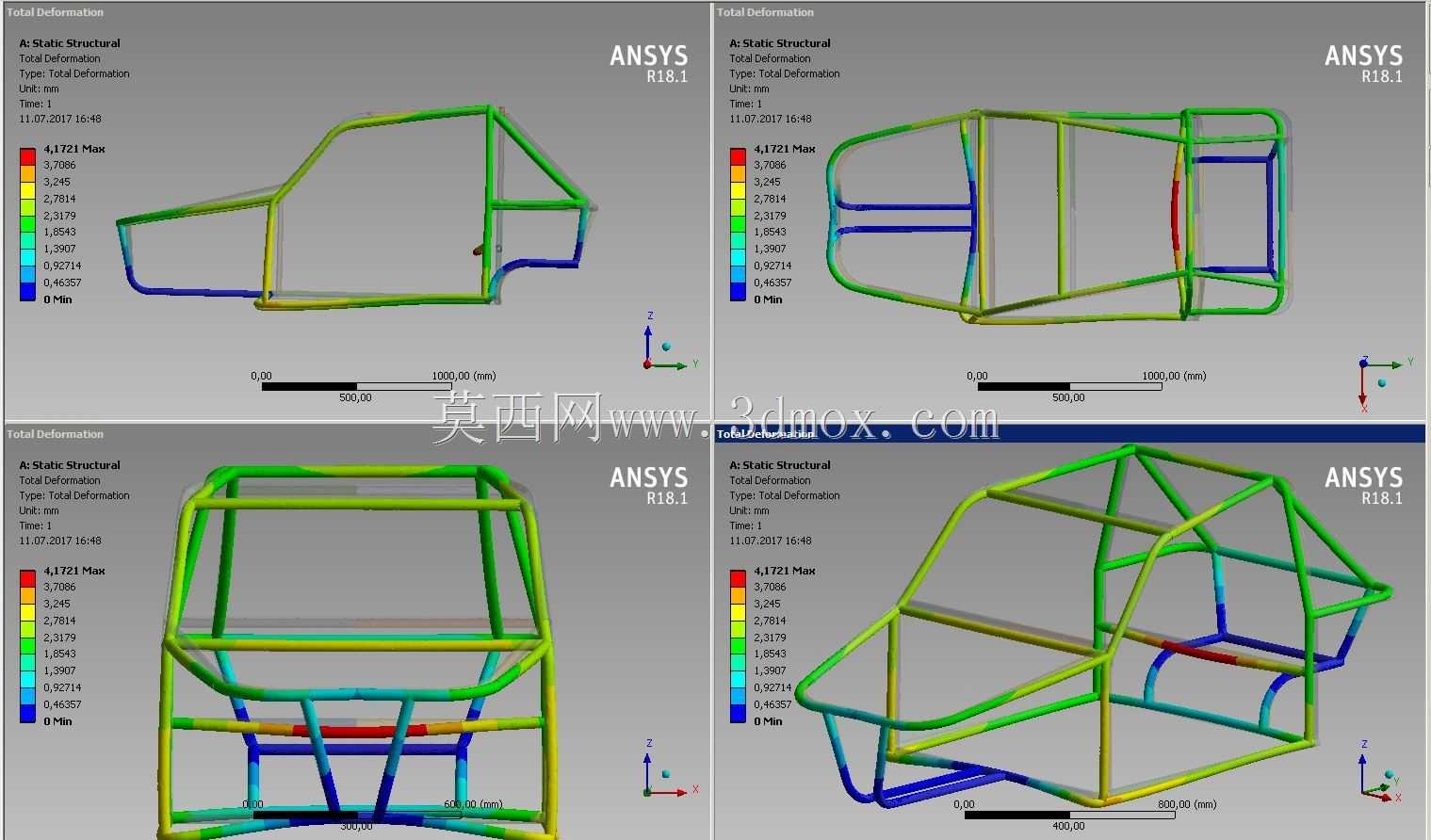

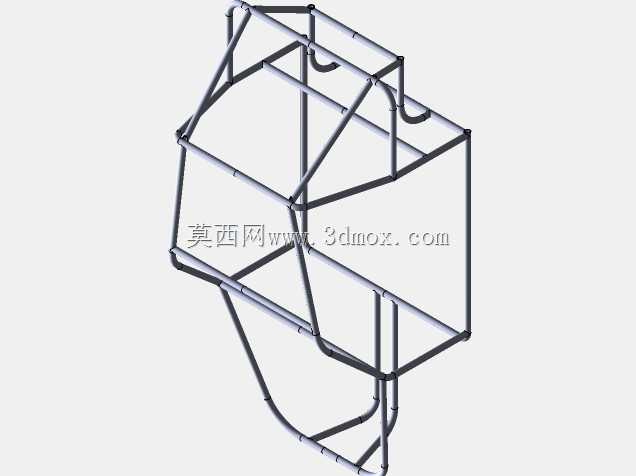

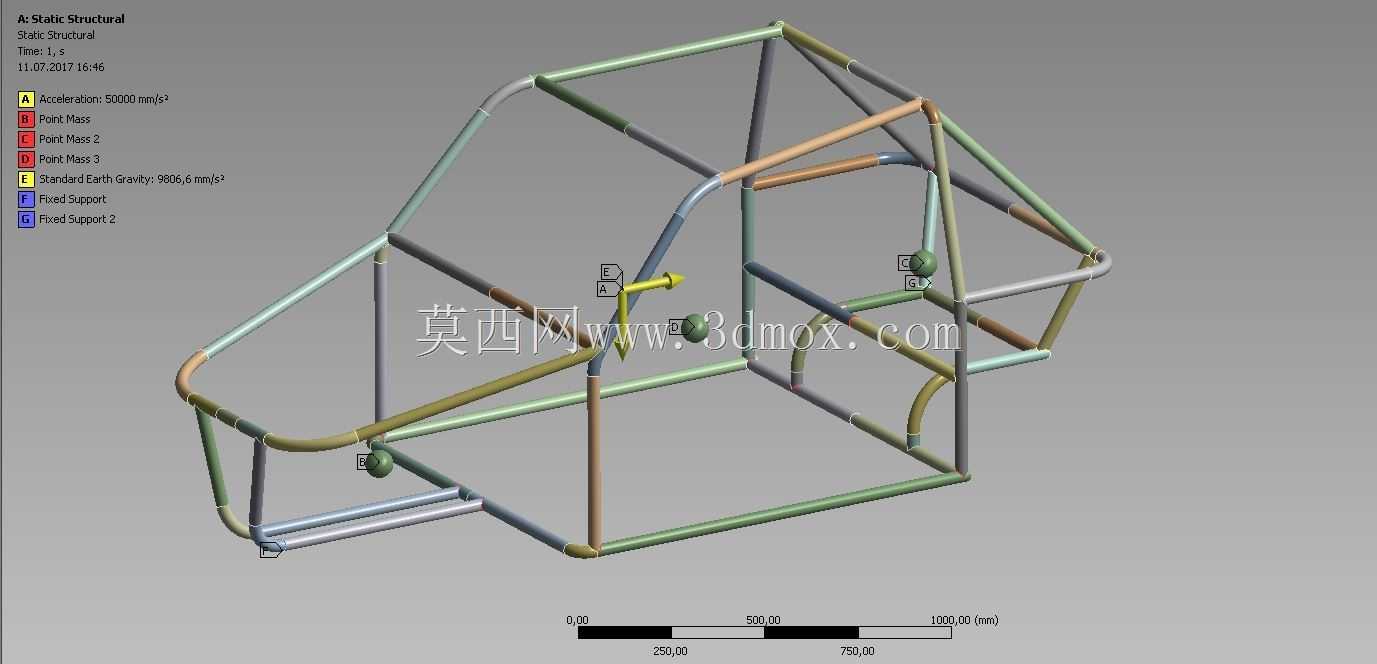

这款管架式承载结构主要面向沙漠非铺装路面的越野通行场景，适配无铺装沙质地表的短途穿越、户外作业通行需求，整体采用空间桁架式布局，完全依靠不同管径的金属管材拼接形成完整承载体系，没有额外的冲压覆盖件作为受力结构，所有载荷均通过管材节点传递分散，能在沙质地表行驶时应对持续的颠簸冲击、侧倾载荷以及突发的落地冲击。从结构布局来看，框架前部预留了动力总成与转向机构的安装空间，管材弯折形成的前部缓冲区能在正面受冲击时通过可控变形吸收能量，避免核心受力区域出现脆性断裂；中部座舱区域的管材排布充分考虑了驾乘人员的活动边界，横向与斜向布置的支撑管材在侧翻时能形成完整的生存空间，不会出现框架塌陷的问题，同时座舱底部的横向管材预留了座椅、安全带固定点的安装平面，不需要额外焊接复杂的转接支架就能直接固定安全部件；后部框架则预留了动力后置、油箱安装以及后悬架的固定点位，斜向支撑的管材直接连接后悬安装点与主框架纵梁，能把后轮受到的冲击直接分散到整个框架结构上，避免局部应力集中。设计过程中针对沙质地表行驶的载荷特性做了针对性优化，不同于铺装路面车辆的车架设计，沙漠行驶时车轮受到的冲击没有硬路面那么尖锐，但持续的交变载荷周期更长，同时车辆在沙面侧滑时侧向载荷持续时间更久，因此管材的排布没有采用常规越野车的等间距纵梁布局，而是在轮边安装点、悬架固定点、座舱防滚区域加密了斜向支撑，通过三角形稳定结构减少管材的长细比，避免长时间交变载荷下出现管材共振疲劳。从安装边界来看，整个框架的宽度控制在常规越野小车的通行范围内，能适应沙漠中常见的狭窄车辙道路，轴距参数匹配沙漠越野所需的通过角要求，前部低位的管材弯折角度充分考虑了接近角需求，不会在冲坡时出现前部铲沙的问题；后部管材的上抬角度也预留了足够的离去角，下坡倒车时不会剐蹭沙面。框架上的所有节点均采用相贯线切割拼接，焊接位置都做了应力分散处理，在悬架安装、动力固定这些高载荷区域，额外增加了补强横撑，避免单点受力过大导致管材开裂。针对框架的受力特性，前期设计阶段就对典型工况做了应力校核，包括满载落地冲击、极限侧倾、沙面持续颠簸交变载荷这几个核心工况，校核过程中重点关注管材节点处的应力集中系数，对应力超过材料许用值的区域调整了管材走向或者增加局部支撑，比如在前悬安装点附近，最初的单斜撑布局在冲击工况下应力值偏高，后续调整为双斜撑分散载荷后，应力水平降到了材料安全区间内；座舱顶部的防滚区域最初的管材跨度偏大，侧翻模拟时顶部变形量超出安全阈值，后续增加了中部横向支撑后，变形量控制在了安全范围内。整个框架没有多余的冗余结构，每一段管材都承担对应的载荷传递作用，在保证结构强度的前提下尽可能控制整体重量，降低沙漠行驶时的陷车风险，同时管材的选型全部采用常规规格的无缝金属管材，不需要定制特殊截面材料，加工时只需要通过弯管、相贯线切割、焊接就能完成制作，后期维护时如果出现局部管材变形，也能直接替换同规格管材，不需要整体更换框架，非常适合户外沙漠场景下的快速维修需求。框架上还预留了外观覆盖件、防沙板、储物架的安装点位，后续拓展改装时不需要在主框架上额外钻孔焊接，避免破坏主框架的受力完整性。
