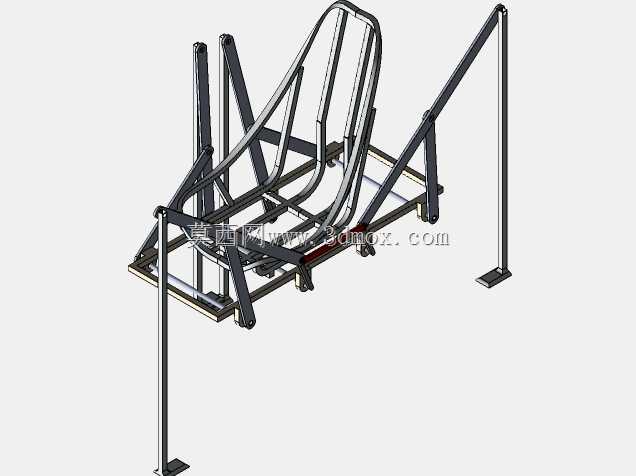

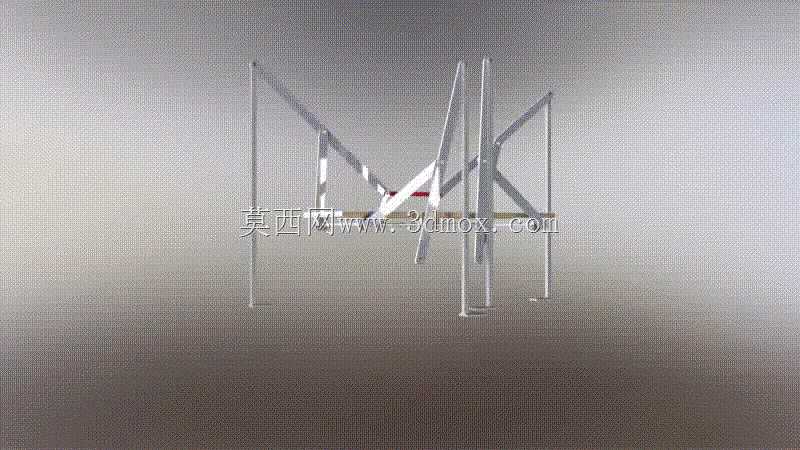

切比雪夫步行机构连杆式行走装置

这套连杆式步行移动机构，核心依托切比雪夫连杆运动原理实现类步行的位移效果，区别于轮式、履带式移动结构，在非结构化平整路面的通行场景中具备独特的适配性。从实际应用场景来看，这类机构常被用于教学演示教具、低速探测载具的行走单元、特种小型巡检设备的移动底盘，在不依赖连续滚动接触的前提下，通过连杆组的周期性摆动完成跨步动作，可适配存在小幅度起伏、零散障碍物的硬质路面，避免轮式结构易被小尺寸凸起卡滞、履带式结构自重过大的问题。

从功能特性上看，整套机构仅通过单轴输入即可带动多组足端完成预设轨迹的往复运动，不需要复杂的控制系统协调多组动力单元，纯机械结构的传动路径可靠性极强，在无电控辅助的条件下就能实现稳定的直行行走。足端的运动轨迹经过连杆参数匹配，在支撑阶段近似保持水平直线移动，保证搭载的上部平台不会出现大幅度的上下起伏，减少行进过程中的颠簸；在跨步抬升阶段足端会抬离地面一定高度，可跨过高度不超过抬升行程的小型障碍物，不会出现剐蹭卡滞的情况。

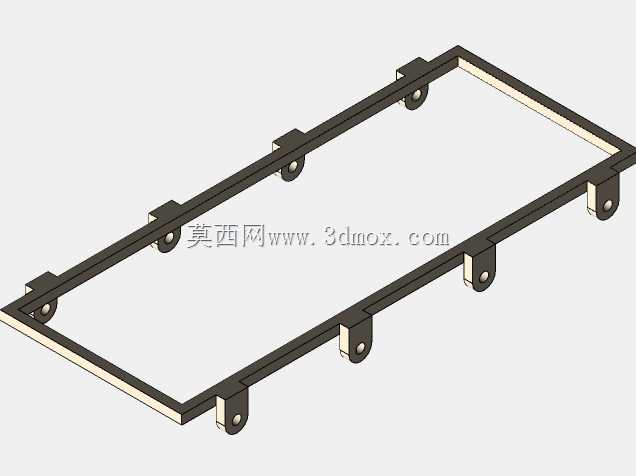

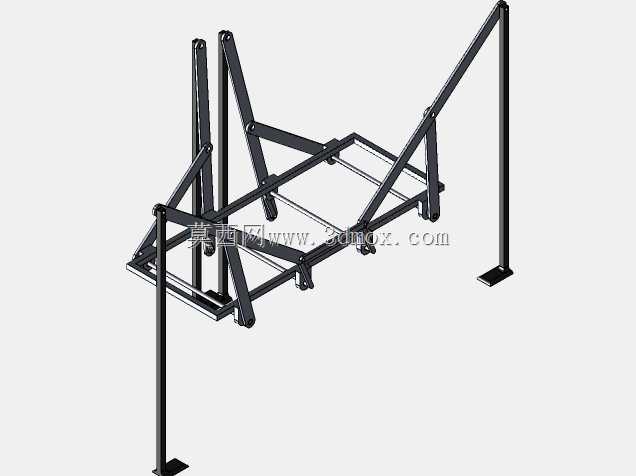

设计思路上，整套机构以切比雪夫直线运动连杆为核心演化而来，将原有的固定连杆转化为机架，原动件做整周回转运动，通过多组对称布置的连杆副将回转运动转化为足端的类步行轨迹。左右两侧的连杆组采用相位差180度的布置方式，保证任意时刻都有至少两组足端接触支撑面，维持整机的行进稳定性，不会出现侧翻或支撑失效的问题。所有铰接点均采用转动副连接，没有高副接触结构，加工装配难度低，后期维护仅需要定期检查铰接处的磨损间隙即可，不需要复杂的保养流程。

从安装边界与尺寸适配角度来看，整套机构的横向宽度由两侧连杆组的布置间距决定，可根据上部搭载平台的尺寸灵活调整连杆的固定跨距，纵向长度则与单步步幅直接相关，连杆的杆长参数直接决定步幅大小与足端抬升高度，设计时可根据目标通行场景的障碍高度、需求行进速度调整各杆段的长度比例，不需要改动整体的传动逻辑。足端的接触端面可根据路面材质更换防滑垫、硬质金属头等不同配件，适配光滑硬质地面、松软土路等不同接触条件，铰接位置可根据载荷大小选配铜套、轴承等不同转动支撑件，满足从轻载教学演示到中载小型载具的不同载荷需求。

实际装配过程中，需要保证同侧多组连杆的铰接点同轴度误差控制在合理范围内，避免因连杆卡滞导致运动轨迹偏移，出现行进走偏、足端拖地的问题；原动件的输入转速需要匹配连杆机构的运动特性，转速过高会因惯性导致足端冲击地面，反而降低行进稳定性，通常这类机构的行进速度控制在每秒0.1-0.5米的区间内，匹配低速巡检、演示类场景的使用需求。整套结构没有复杂的异形零件，所有杆件均可采用常规金属型材切割加工，铰接轴采用标准圆柱销即可加工制作，制造成本远低于带独立驱动的足式机器人结构，适合用于机械原理教学演示、低成本简易移动载具的开发验证。
