弹药撞毁作用过程动力学仿真结构

在常规兵器研发、防护结构性能验证、弹药终点效应评估的工程场景中，弹药与目标结构的碰撞毁伤过程是核心研究内容之一，这类过程涉及高应变率下的材料非线性变形、接触界面的应力波传递、局部结构的失效破坏等复杂力学行为，无法通过静态力学计算完成精准预判，必须依托显式动力学计算完成全流程的数值模拟，为结构设计、材料选型、性能参数优化提供量化的数据支撑。

本次仿真结构还原了典型弹药头部与带一定曲率的柱状目标结构的正碰撞作用过程，建模阶段严格遵循工程实际的几何边界：目标结构为等截面柱状薄壁构件，碰撞接触区域的曲率半径、壁厚尺寸均参考实际防护结构的常用设计参数，弹药头部采用典型的钝头侵彻体构型，头部圆弧过渡段的尺寸、弹身圆柱段的直径比例完全匹配制式弹药的外形特征，整体模型的几何比例严格按照1:1的实际尺寸还原，避免缩比模型带来的相似性误差，保证计算结果能够直接映射实际工况下的结构响应。

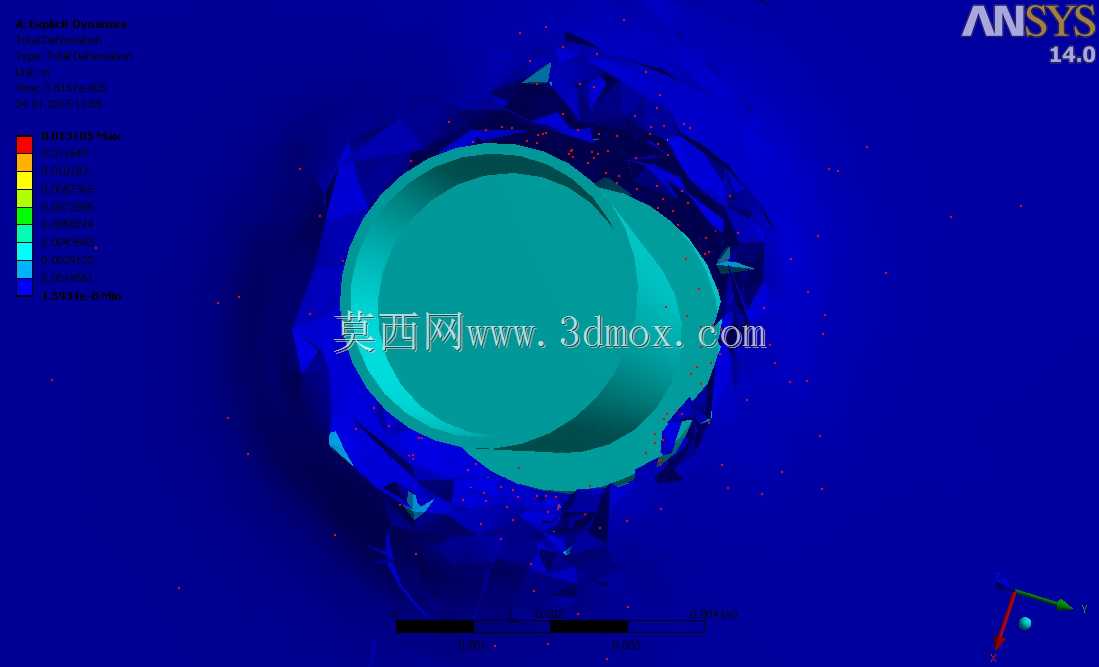

从功能特性来看，该仿真模型完整复现了碰撞过程的三个核心阶段：首先是初始接触瞬间的应力波传递阶段，弹体头部与目标结构接触的微秒级时间内，接触压应力快速攀升至材料的动态屈服强度，目标结构接触区域首先发生局部凹陷变形，弹体头部也会因为反向冲击载荷出现轻微的墩粗变形；其次是持续侵彻阶段，弹体在初始动能的驱动下持续向目标结构内部侵入，目标结构的材料在接触区域发生大应变的塑性流动，沿着弹体头部的轮廓向四周挤压翻卷，同时结构整体会因为冲击载荷的作用出现沿轴向的弯曲变形，变形区域的应力分布从接触中心向外围呈梯度衰减，不同颜色的变形云图对应不同位置的位移量，能够直观反映结构各区域的变形程度；最后是碰撞终止阶段，当弹体的剩余动能被结构的变形吸能完全消耗后，侵彻过程停止，此时可以通过模型提取的变形数据、应力数据、能量吸收数据，判断目标结构是否被穿透、弹体的剩余速度、结构的毁伤范围等核心指标。

设计思路上，整个模型采用了显式动力学计算的标准建模逻辑：对碰撞接触区域的网格进行局部加密，网格尺寸控制在毫米级，保证大变形区域的计算精度，远离碰撞区域的结构部分采用较粗的网格划分，在不影响计算结果准确性的前提下降低整体计算量；材料模型选用考虑应变率效应的动态本构模型，匹配金属材料在高应变率下的力学性能参数，接触算法采用自动面-面接触，能够自动识别碰撞过程中出现的新接触界面，避免计算过程中出现网格穿透的问题；模型的边界条件设置完全贴合实际安装状态，目标结构的两端采用固定约束，模拟实际工况中结构的安装固定状态，弹体仅保留沿碰撞方向的平动自由度，初始速度参数按照实际弹药的着速范围设置，保证计算工况与实际使用场景一致。

从安装边界与尺寸适配的角度来看，该仿真模型的几何参数可以根据不同的研究需求快速调整：当需要评估不同壁厚的防护结构抗撞性能时，仅需修改目标结构的壁厚参数、对应调整材料模型参数即可完成系列化的计算；当需要研究不同头部形状弹药的毁伤效果时，仅需替换弹体头部的几何构型，保持其余边界条件不变即可完成对比计算；模型的整体尺寸控制在合理范围内，计算域的设置完全覆盖碰撞过程中结构的变形范围，不会出现因为计算域不足导致的应力波反射干扰计算结果的问题。在实际工程应用中，这类仿真模型能够大幅减少实弹撞击试验的次数，降低研发阶段的试验成本，缩短研发周期，同时能够获取试验过程中难以测量的瞬态数据，比如碰撞过程中任意时刻的应力分布、变形速率、能量分配比例等，为防护结构的优化设计、弹药毁伤性能的提升提供详实的数据依据。
