航空翼型曲面结构三维数模设计

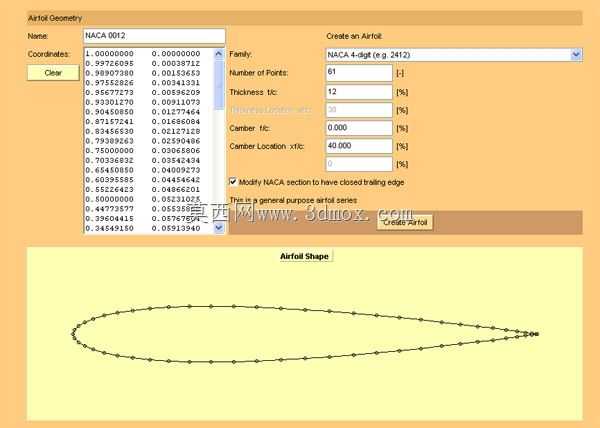

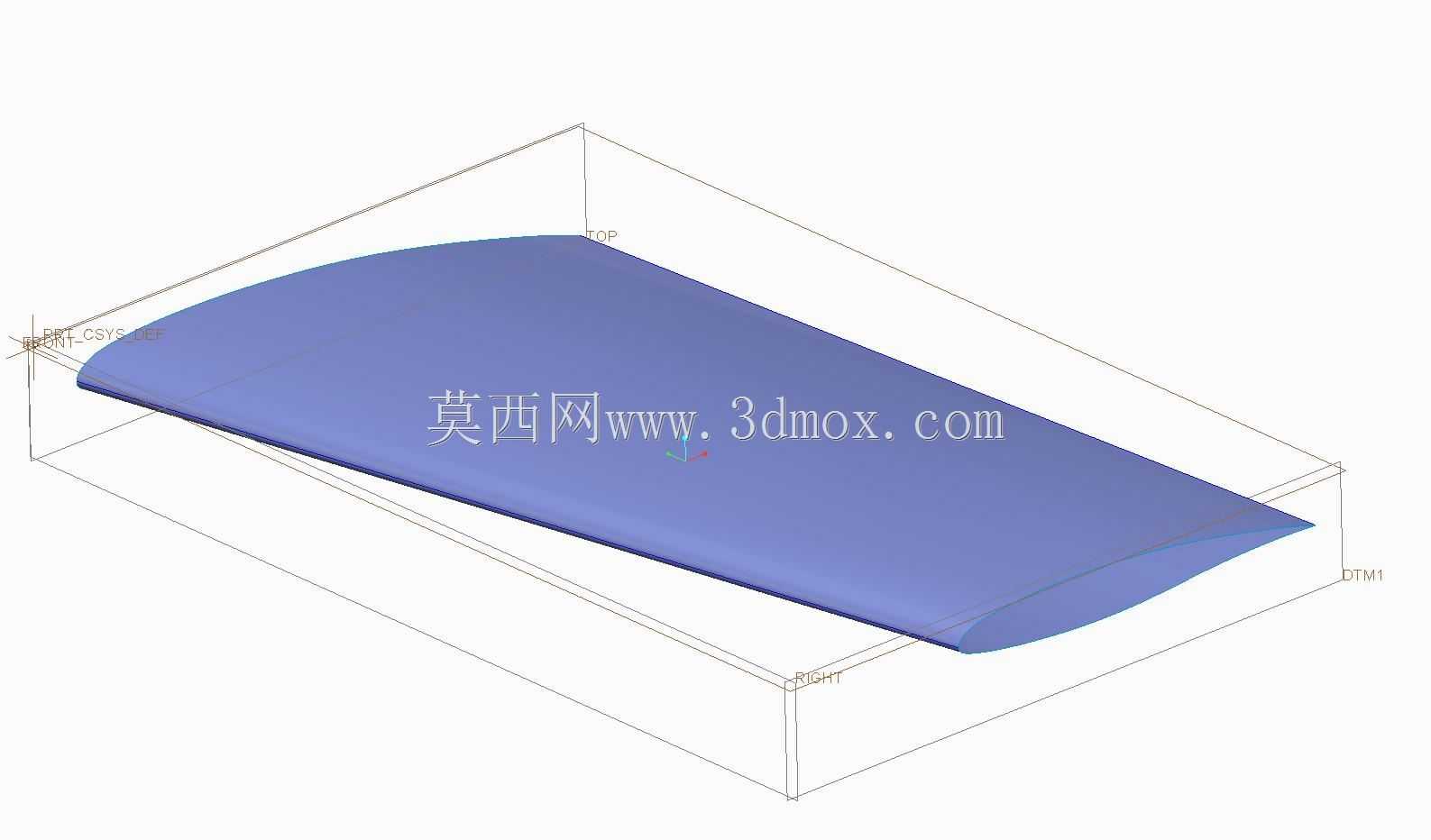

在航空飞行器的结构研发流程里，翼面的气动外形精度直接决定了整机的升阻比表现、低速起降特性以及高速巡航阶段的燃油效率，这类翼型曲面的数模构建，往往是飞行器总体设计环节里最先启动的结构建模工作之一。不同于常规机械结构以规则拉伸、旋转特征为主的建模逻辑，翼面的曲面构建需要严格贴合气动计算给出的翼型坐标点集，从翼根到翼梢的各个剖面上，弦长、厚度、扭转角都存在连续的渐变关系，任何一个局部的曲面光顺度偏差，都可能在后续CFD仿真或者风洞试验阶段引发额外的气流分离，轻则降低气动效率，重则带来操纵面的颤振风险。实际工程应用中，这类翼型曲面数模既可以作为固定翼无人机、轻型通航飞机的主翼设计基础，也能经过参数调整后用作尾翼、襟翼等辅助翼面的设计参照，甚至在一些高速地面载具的空气动力学套件设计里，类似的翼型曲面逻辑也会被用到尾翼、扩散器的结构开发中。从设计思路来看，构建这类翼面结构首先要梳理不同展向位置的翼型剖面坐标，确保每个剖面的前缘半径、最大厚度位置、后缘夹角都符合气动计算的输出要求，再通过边界混合或者曲面放样的方式将各个剖面连接成整体曲面，过程中需要反复检查曲面的高斯曲率分布，避免出现局部的褶皱、拐点，保证整个翼面的曲率变化连续顺滑。在安装边界的处理上，翼根位置需要预留和机身翼盒对接的安装平面，这个平面的平面度公差、连接孔位的分布逻辑都要和机身侧的承力结构匹配，翼梢位置则可以根据设计需求选择翼尖小翼、切尖等不同的处理形式，来进一步优化诱导阻力表现。外形尺寸层面，这类翼面的展弦比、根梢比、安装角都需要根据整机的设计定位调整，比如低速长航时飞行器会选择更大的展弦比来提升升阻比，高速飞行器则会适当降低展弦比来优化结构强度与高速阻力表现，翼面的最大厚度通常出现在弦长30%左右的位置，这个区域也是翼内部布置翼梁、燃油箱、操纵舵机的主要空间，建模时需要在曲面内侧预留足够的结构安装余量，避免后续结构布置时出现空间干涉。很多刚接触航空结构建模的工程师容易忽略翼面的扭转角设计，实际上从翼根到翼梢设置合理的负扭转，可以让翼面在大迎角状态下先从翼根位置失速，保证翼梢位置的副翼操纵效率，避免失速阶段出现滚转失控的风险，这个扭转角度的渐变过程也要在曲面建模时同步融入，不能在整体曲面生成后再做局部的强行扭转，否则会破坏曲面的光顺性。另外，翼面的后缘位置通常需要做减薄处理，既要保证足够的结构刚度来承受气流载荷，也要尽量降低后缘的厚度来减少尾流阻力，这个区域的曲面过渡需要格外注意，不能出现厚度突变的台阶结构。在实际的项目迭代中，这类翼型曲面数模构建完成后，还需要和气动仿真结果做反复的对标调整，比如根据压力分布云图微调局部的曲面曲率，根据结构强度计算的结果调整局部的厚度分布，最终形成的数模既要满足气动性能要求，也要给后续的结构详细设计、蒙皮成型、翼梁加工留出合理的公差余量。很多时候，这类基础翼型曲面还会被拆解成不同的模块，比如前缘缝翼、主翼面、后缘襟翼、副翼等可动部分，每个部分的曲面分割边界都要考虑操纵机构的运动行程，避免舵面偏转时和相邻结构出现碰撞干涉。对于小型无人机这类对重量要求严苛的应用场景，翼面曲面的内侧还需要设计对应的加强筋布局，加强筋的走向要尽量贴合翼面的应力传递路径，在保证结构刚度的前提下尽可能减少冗余材料，这也要求初始的曲面数模有足够的精度，才能让后续的内部结构设计完全贴合气动外形，不会出现外形偏差导致的气动性能损失。
