刚性实心套筒式轴间传动连接构件

　　在中小功率的传动系统布局里，这类实心套筒联轴器常出现在载荷平稳、无剧烈冲击的两轴对中工况中，比如小型输送线的辊筒驱动端、实验室台架测试装置的动力输出衔接处、轻工包装设备的进给传动链路里，都能看到这类构件的应用。它的核心作用是实现两根同轴线布置的轴之间的刚性连接，将主动轴的转矩无相对滑动地传递到从动轴端，因为没有缓冲补偿元件，它的传动精度保持性较好，不存在反向回转间隙，适合对传动同步性有一定要求、轴系工作中不会产生较大相对偏移的场景。

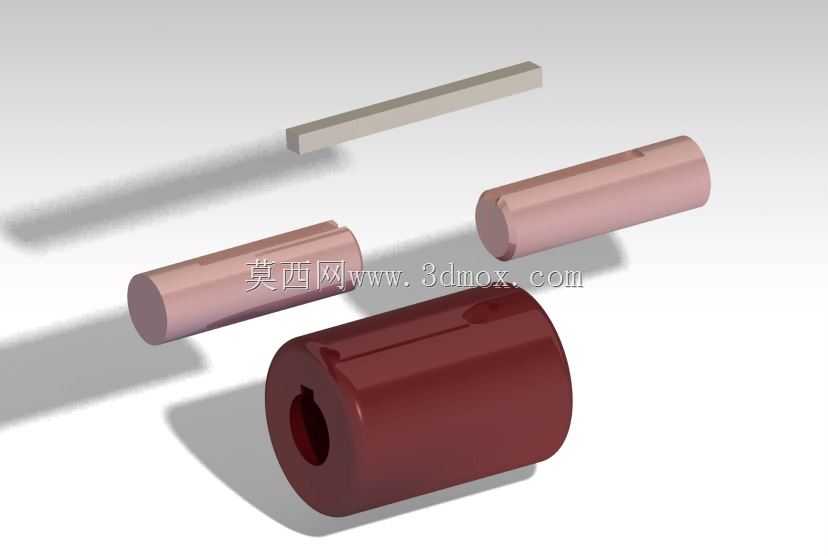

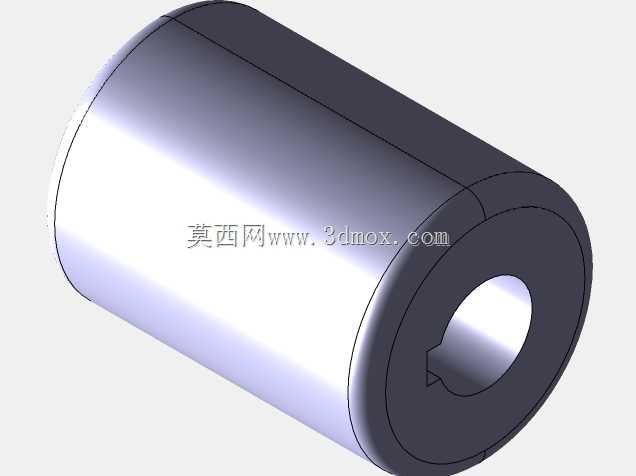

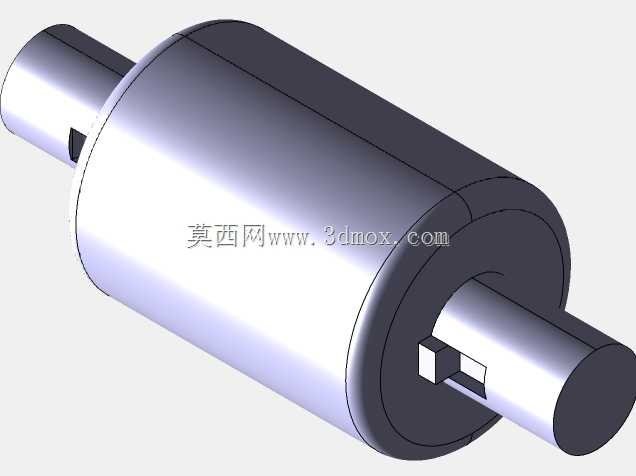

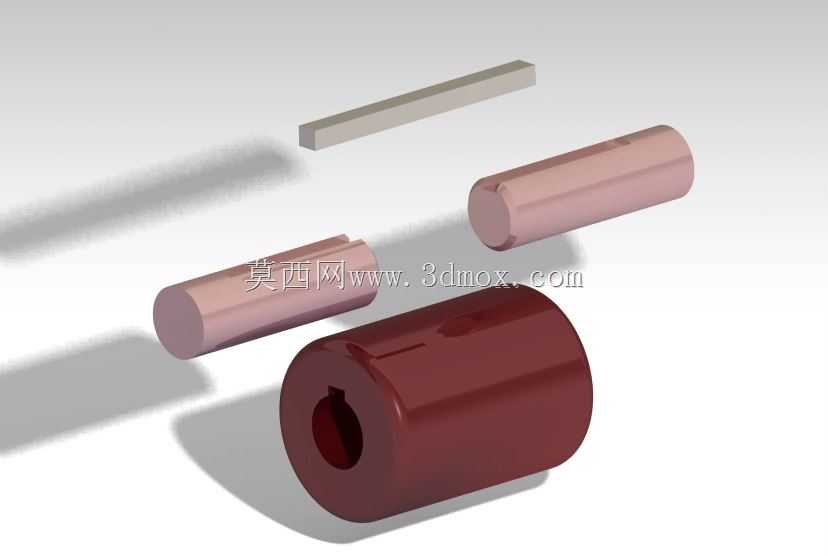

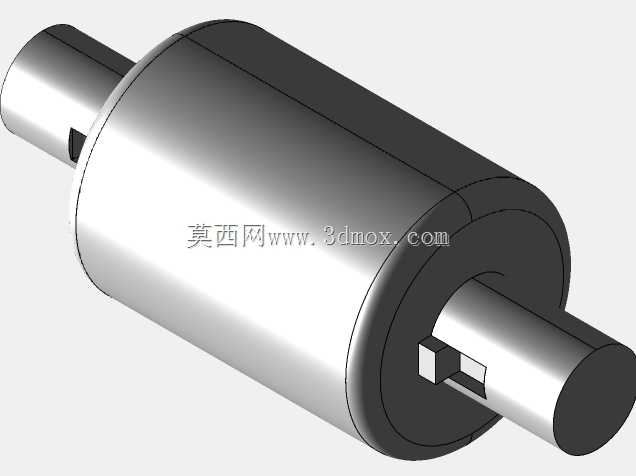

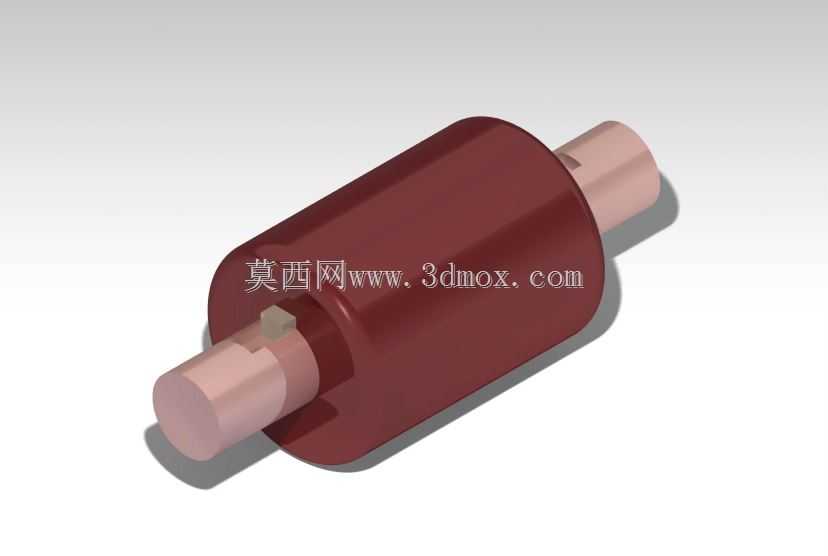

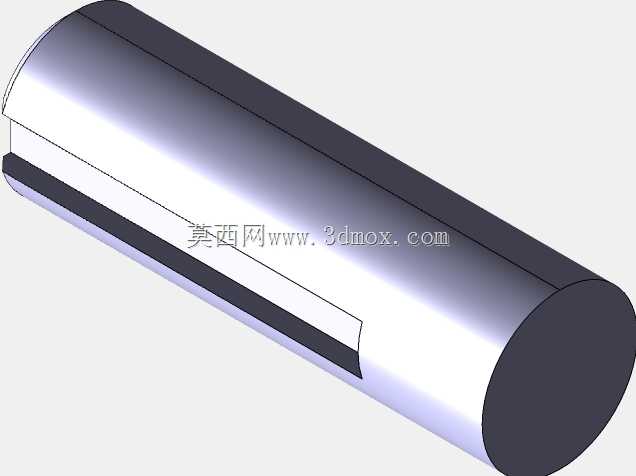

　　从结构设计逻辑来看，这类套筒联轴器的主体是一个整体式的实心套筒坯件加工而成，套筒两端加工有与被连接轴径匹配的内孔，孔壁上开设键槽，通过平键实现轴与套筒的周向固定，部分工况下会在套筒端部加装紧定螺钉，做轴向的辅助限位，防止轴在启停瞬间产生轴向窜动脱出。设计时首先要核算套筒的壁厚强度，根据传递的额定转矩、轴的材料抗剪强度，计算套筒所需的最小外径，避免传动过程中套筒受扭发生剪切失效；其次要严格控制两端内孔的同轴度公差，内孔与套筒外圆的同轴度一般要控制在0.02mm以内，否则安装后会导致两轴出现附加径向载荷，加剧轴端轴承的磨损，甚至引发轴系振动。

　　关于安装边界的尺寸考量，套筒的总长度一般取被连接轴轴径的2.5到3倍，过长的套筒会增加自身转动惯量，对频繁正反转的传动场景不友好，过短则会导致键的接触长度不足，键侧容易压溃失效。两端内孔的配合公差通常选H7/k6的过渡配合，既保证装配时的对中精度，又不会因为过盈量太大导致拆装困难，日常维护时不需要复杂的专用工具，松开紧定螺钉、拆下平键就能将两轴分离，维护成本较低。需要注意的是，这类刚性套筒联轴器没有补偿两轴相对偏移的能力，安装时必须保证主动轴与从动轴的径向偏移量不超过0.05mm，角向偏移不超过0.05°/100mm，如果现场安装对中精度达不到这个要求，强行使用会导致轴承受交变附加载荷，大幅缩短轴承和轴的使用寿命，严重时甚至会出现轴的疲劳断裂。

　　在实际选型应用中，还要考虑工作环境的温度影响，如果是在高温工况下使用，套筒和轴的材料线膨胀系数要尽量匹配，避免温度变化后配合间隙出现过大波动，影响传动稳定性。套筒的外圆表面一般不做额外的复杂加工，只要保证尺寸精度和表面粗糙度即可，部分高速运转的场景下会对外圆做简单的动平衡处理，减少高速旋转时的离心振动。和弹性联轴器相比，这类实心套筒联轴器的结构更简单，零件数量少，没有易损的弹性元件，长期运行不需要频繁更换缓冲配件，在低速、重载、对中良好的固定安装设备里，它的可靠性反而比很多复杂结构的联轴器更高，成本也更低，是很多简易传动布局里的首选连接构件。建模过程中要重点还原键槽的位置尺寸、内孔的公差带示意、套筒两端的倒角细节，这些细节直接影响后续装配干涉检查的准确性，倒角尺寸一般取C1到C2，既可以去除加工毛刺，也能方便装配时轴的导入，避免装配时刮伤轴的配合表面。
