带法兰安装座的一体式支撑轴承结构

　　这类带法兰安装结构的支撑轴承，在轻工输送设备、小型自动化装配线、包装机械的从动辊组端位应用十分普遍，区别于标准嵌入式深沟球轴承，它把安装定位法兰和内圈支撑轴套做成了一体式结构，省去了装配时额外加工轴承座定位台阶、加装轴向挡圈的工序，很适合设备维护频次高、安装空间紧凑的工位。从实际使用场景来看，不少中小型皮带输送机的从动辊端、小型转盘的底部支撑位、手动工装夹具的回转铰接处，都会选用这类结构，它不需要配套独立的铸造轴承座，直接通过法兰端面上的四个安装孔，就能把整个轴承组件固定在设备的墙板或者安装基板上，装配时的同轴度调整难度比分离式轴承组件低很多，对现场装配人员的技能要求也更友好。

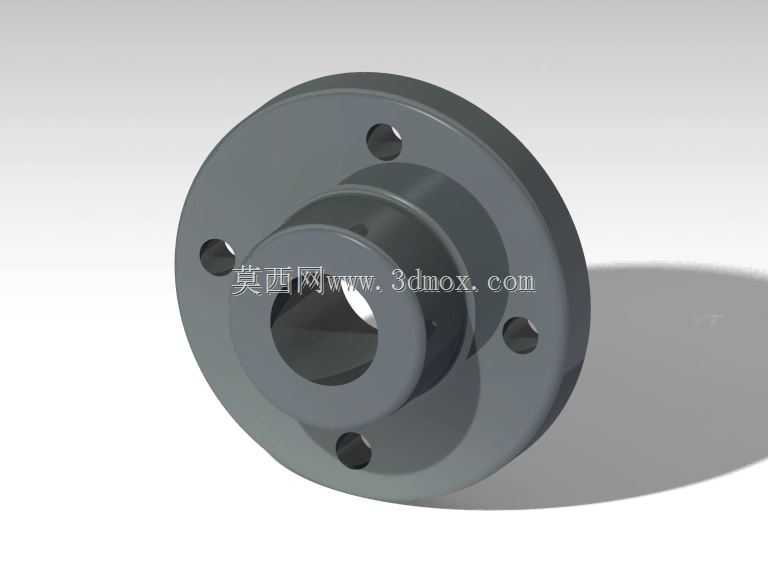

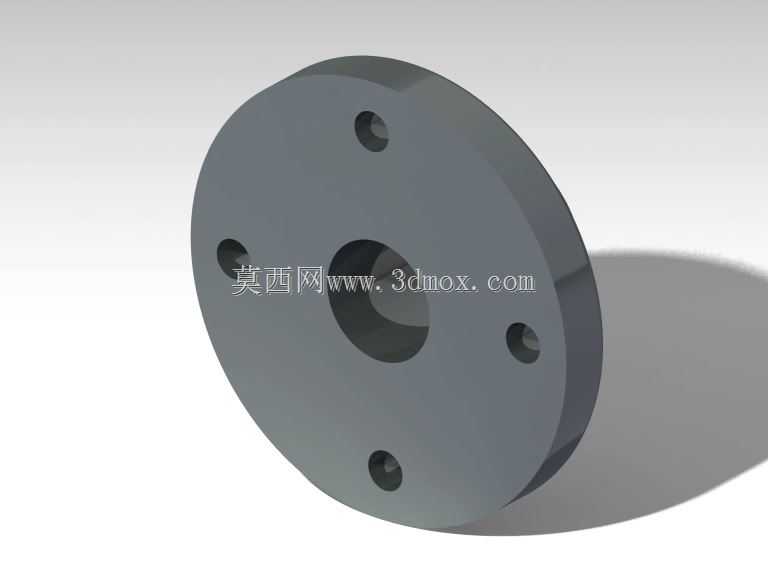

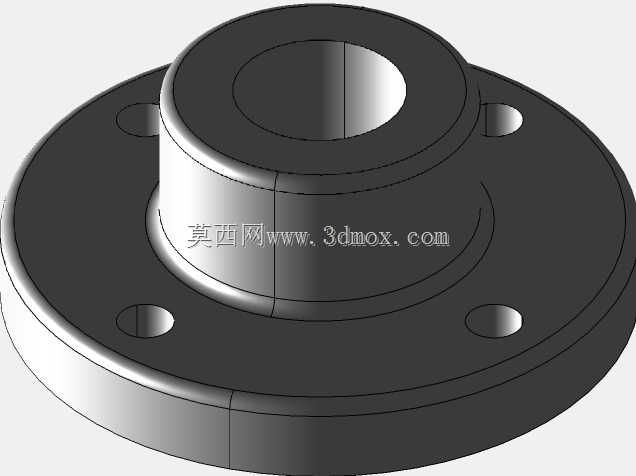

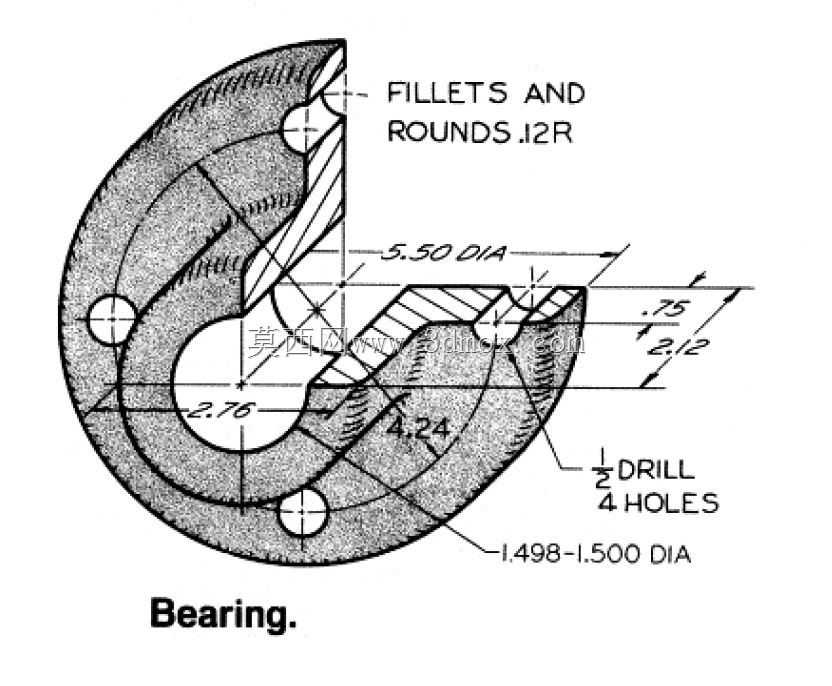

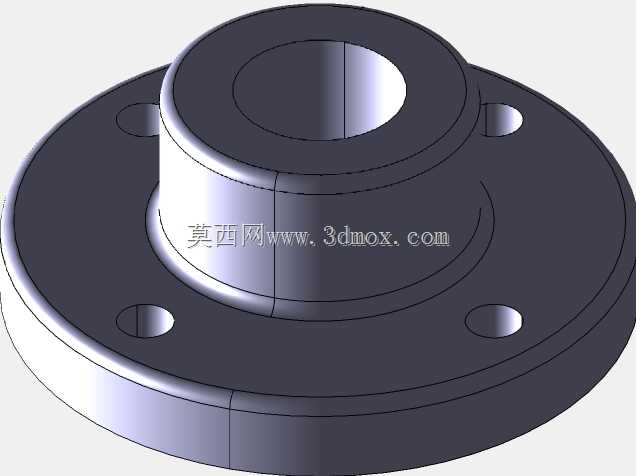

　　设计这类轴承结构的时候，首先要明确安装边界：法兰盘的外径要比安装墙板上的开孔直径大出至少一个螺栓孔的边距，避免安装时螺栓头压接在墙板开孔边缘造成压接不实；法兰端面上的四个安装孔采用均匀圆周分布，孔位的分度圆直径要匹配常用的型材安装孔距，同时要保证螺栓拧紧时，扳手的操作空间不会和中间伸出的轴套部分发生干涉。中间的轴套部分是和回转件配合的部位，内孔的公差要根据配合的轴径选择过渡配合，既不能过松造成回转时的径向窜动，也不能过紧导致装配时需要大力敲击损伤轴承滚道；轴套的伸出长度要匹配被支撑回转件的安装厚度，伸出端要预留卡簧槽或者轴端挡圈的安装位置，防止回转件运行时发生轴向窜动脱出。

　　从功能特性上看，一体式结构的刚性比分离式装配的组件更好，法兰和轴套之间没有装配间隙，承受径向载荷的时候，应力分布更均匀，不会出现分离式轴承座常见的螺栓松动后轴承偏磨的问题。法兰端面和安装基板接触的位置，设计时要做平面度要求，保证安装后轴承的内孔轴线和安装面垂直，避免轴系运转时出现别劲的情况，加快滚道磨损。滚道部分的设计要匹配常用的钢球尺寸，保持架选用一体式尼龙保持架即可，满足中低速回转的使用需求，毕竟这类轴承大多用在转速不超过每分钟三百转的工位，不需要过高的极限转速参数，重点要保证径向承载能力和安装便捷性。

　　实际选型替换的时候，要注意几个安装尺寸的匹配：首先是法兰盘的厚度，不能超过安装位置的轴向空间，避免法兰突出和周边的运动部件发生刮碰；其次是安装孔的孔径，要匹配常用的内六角螺栓规格，不需要额外扩孔就能直接安装；还有内孔的长度方向，要保证穿入的轴能完全覆盖轴承滚道的受力区域，避免局部受力造成滚道压痕。不少现场改造的项目里，工人会直接用这类一体式法兰轴承替换原来的嵌入式轴承加自制轴承座的结构，能省掉不少现场镗孔、加工定位台阶的工作量，尤其是在设备改造没有大型机加工设备的现场，这类组件的适配性优势非常明显。另外，这类轴承的密封结构做在轴套和法兰的衔接位置，能阻挡日常生产中的粉尘、碎屑进入滚道，比开放式的轴承更适合有少量粉尘的生产车间环境，日常维护只需要定期在注油孔补充润滑脂即可，不需要频繁拆解清洗。
