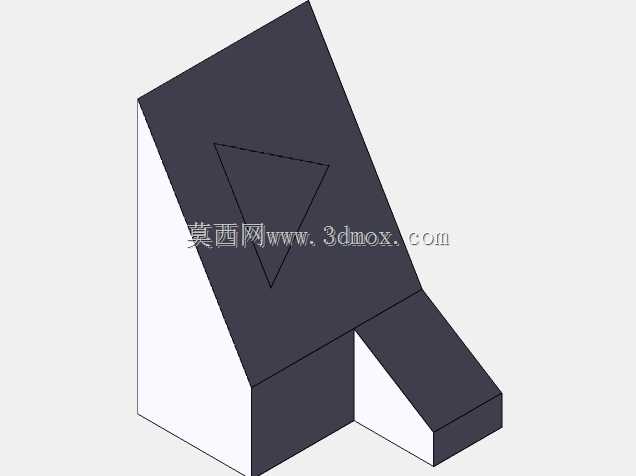

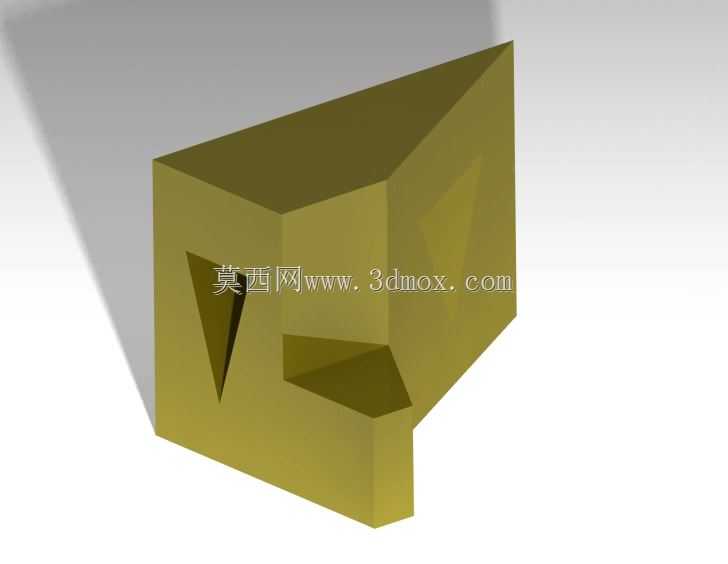

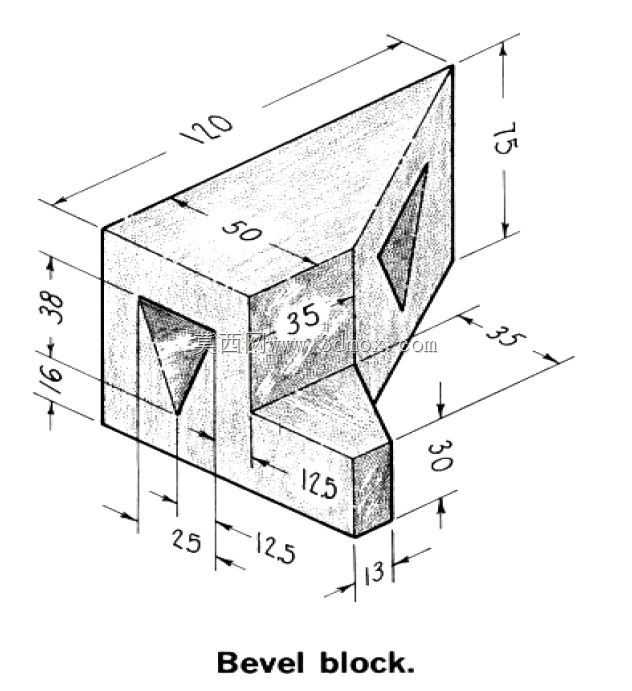

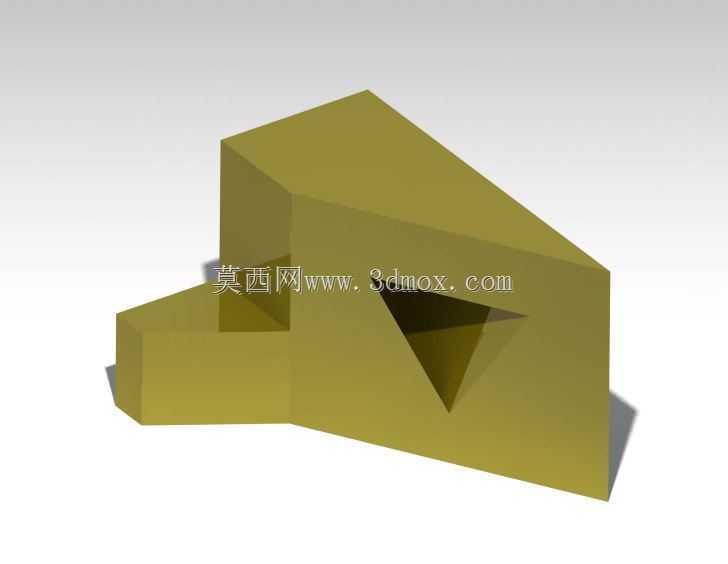

带三角定位槽的机械锁紧斜楔结构

　　这类带三角定位槽的斜楔结构，在工装夹具、模具锁紧、设备间隙补偿场景中应用极为广泛，不同于普通光面斜块，其本体上开设的三角通槽与侧边沉台，核心作用是实现安装后的位置锁止，避免长期受交变载荷后出现滑移窜动。从实际工况适配来看，这类斜块常被用在焊接工装的定位压紧单元、冲压模具的侧抽芯锁紧位、自动化生产线的工件顶升导向段，依靠斜面的力放大特性，将输入的垂直作用力转化为水平方向的锁紧推力，相比圆柱销直顶结构，它的接触面积更大，单位面积承压更小，在频繁开合的工装工位上，能有效降低接触面的压溃磨损速率。设计阶段首先要明确安装边界的约束条件：斜块的总高度需要匹配安装座的沉槽深度，保证斜面推出后，顶端不会超出工装基准面的安全行程范围，

　　避免干涉工件的上下料路径；斜面的倾斜角度通常控制在7到12度区间，角度过小会导致锁紧行程不足，需要施加极大的输入力才能达到预设锁紧力，角度过大则会出现自锁失效，受振动载荷时容易松脱，具体角度取值需要结合接触面的摩擦系数、所需输出锁紧力、驱动件的行程参数综合计算。本体上的三角定位槽，位置需要与安装座上的定位凸台严格对齐，槽的侧壁设计有1度的拔模斜度，既方便装配时的快速导入，也能在锁紧状态下抵消斜块受横向力产生的扭转力矩，避免斜块在槽内出现转动偏移；侧边的矩形沉台，主要用于容纳锁紧螺钉的头部，保证螺钉锁紧后端面与斜块侧面齐平，不会突出本体刮蹭相邻运动部件。从结构强度角度考量，斜块的棱边全部做了0.5mm的倒角处理，

　　一是去除机加工产生的毛刺锐边，避免装配时划伤操作人员，二是降低棱边的应力集中系数，在承受冲击载荷时不会从棱边位置萌生裂纹。实际装配过程中，斜块的底面与安装座的接触面需要保证平面度公差在0.02mm以内，否则锁紧时会出现受力不均，局部压强过大导致接触面早期磨损；斜面的表面粗糙度需要达到Ra1.6以下，降低与被锁紧件之间的摩擦阻力，保证锁紧和松开过程动作顺畅，不会出现卡滞。这类斜块在使用过程中，不需要额外添加复杂的辅助锁紧结构，依靠自身斜面与定位槽的配合就能实现稳定锁止，在小空间的工装布局中优势明显，尤其是在多工位焊接工装的狭小安装空间内，不需要预留过大的操作空间就能完成锁紧动作，相比偏心轮锁紧结构，它的抗振动性能更优，

　　长期在冲压设备旁的振动工况下使用，也不会出现锁紧力衰减的问题。针对不同的载荷场景，还可以通过调整斜块的材质和热处理工艺适配需求，轻载工况下采用45号钢调质处理即可满足使用要求，重载冲击工况下则可以选用合金结构钢淬火处理，提升表面硬度和整体抗冲击性能。需要注意的是，设计时要预留0.3到0.5mm的修磨余量，在工装总装调试阶段，可以通过修磨斜块的底面来调整最终的锁紧间隙，保证每个工位的锁紧力一致，避免出现部分工位锁不紧、部分工位过锁紧导致工件变形的问题。
