转向连接关节部机械结构设计

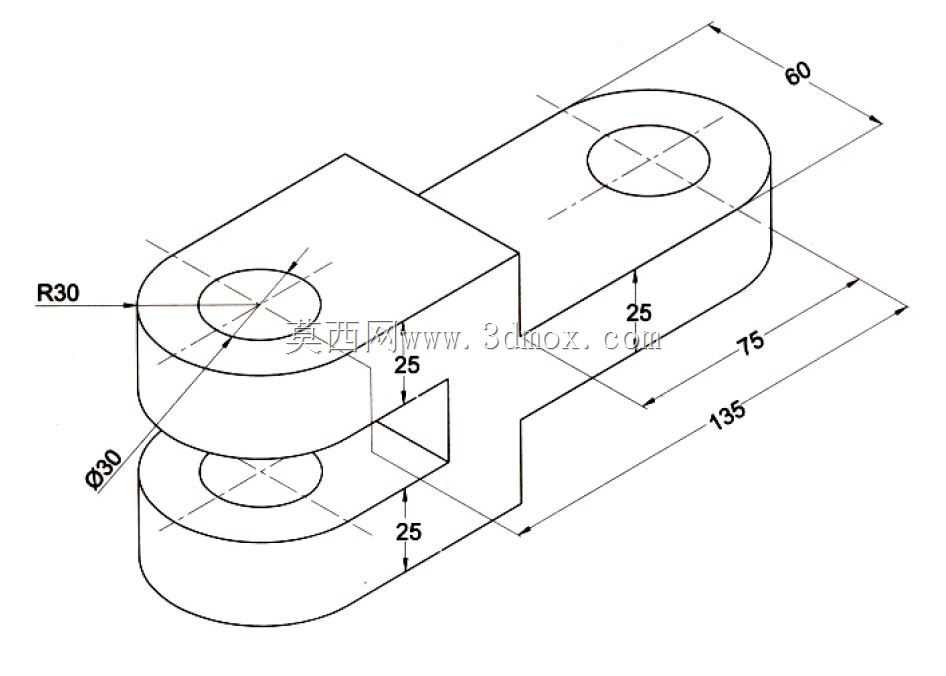

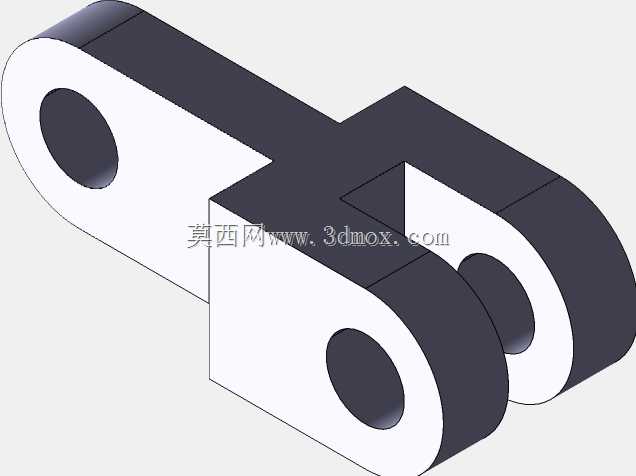

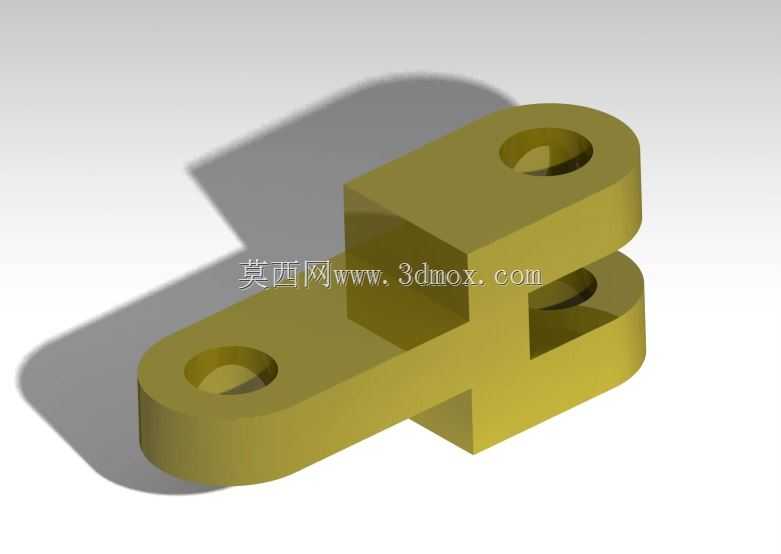

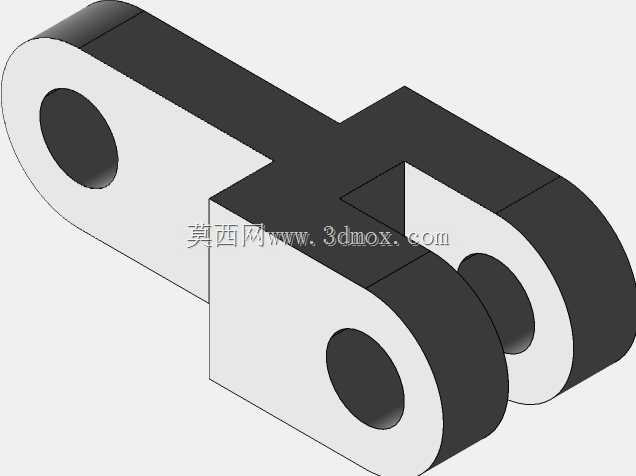

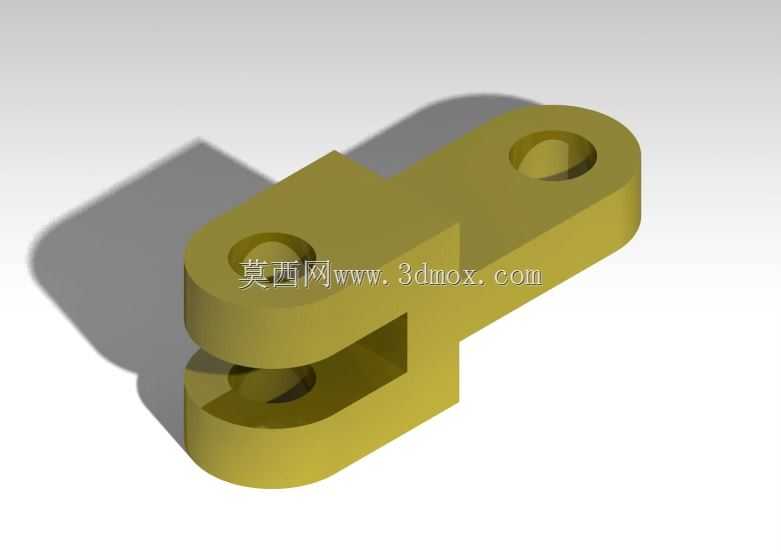

　　该铰接式转向连接部件，多应用于需要实现小角度摆动传动、力传递的机械铰接点位，常见于轻工机械连杆机构、小型输送设备的转向衔接段、非标自动化设备的动作执行端连接位，也可作为小型工程机械操纵机构的中间连接单元，承担两个相对运动构件之间的力传导与角度补偿作用，避免刚性连接在构件存在相对偏转时出现的应力集中、卡滞甚至断裂问题。从功能特性来看，该部件采用双端铰接的结构形式，一端为叉形开口铰接端，设置同轴贯通的销孔，可通过圆柱销与带单耳的构件实现铰接配合，开口槽的宽度尺寸与配合构件的耳片厚度保持严格公差匹配，保证铰接后径向无多余窜动，同时预留合理的转动间隙避免运动卡滞；另一端为单耳式铰接端，同样设置同轴销孔，可与配套的叉形构件完成铰接，

　　两个铰接端的中心距为该部件的核心安装尺寸，直接决定了所连接机构的传动比与摆动行程范围。在设计思路上，该部件整体采用一体化铣削成型的结构方案，摒弃了传统焊接式铰接座易出现焊接变形、焊缝应力集中的缺陷，整体材质选用常用的45号钢即可满足常规工况的强度需求，若应用在腐蚀环境可替换为304不锈钢材质。结构过渡处均设置圆角过渡，避免直角位置在交变载荷作用下出现应力集中导致的疲劳断裂，销孔位置设计为通孔结构，既方便铰接销的穿装与拆卸维护，也能保证销与孔的配合长度足够，降低单位面积的接触压强，减少铰接副的磨损速率。从安装边界来看，叉形端的外轮廓宽度、开口槽深度，单耳端的厚度、外圆直径，以及两个销孔的直径公差、孔位同轴度、

　　两孔中心平行度都是安装适配的核心参数，在实际选型替换时，需要确认所连接构件的耳片尺寸、铰接销直径、所需的中心距参数，同时要核算部件在最大载荷下的抗弯强度与销孔的挤压强度，保证在额定工作载荷下部件不会出现塑性变形。该部件的铰接转动角度范围由叉形端的开口角度与单耳端的轮廓尺寸共同决定，设计时通过控制开口槽的内侧倒角与单耳端的端部倒角，避免两个构件在最大摆角时出现结构干涉，保证摆动动作顺畅无卡阻。在实际装配场景中，铰接销与销孔的配合多采用间隙配合，装配时可在销表面涂抹润滑脂，降低铰接副的转动摩擦阻力，延长部件的使用寿命，销的两端可通过开口销或者轴用挡圈实现轴向限位，防止设备运行过程中铰接销脱出引发设备故障。

　　这类铰接转向部件虽然结构不算复杂，但却是连杆传动、摆动机构中不可或缺的基础零件，其加工精度、结构强度直接影响整套机构的运行稳定性与使用寿命，建模过程中需要重点关注各配合面的尺寸公差、形位公差标注，以及结构过渡处的工艺合理性，确保设计出的零件既满足功能使用需求，也具备良好的加工工艺性，降低后续生产制造的难度与成本。
