阶梯锥形皮带轮传动结构设计

　　在中小功率传动的工业场景里，阶梯锥滑轮也就是常说的塔轮式皮带轮，是实现有级变速传动的核心部件之一，常见于台式钻床、小型车床、木工带锯、轻载输送设备以及部分老式纺织机械的传动系统中，这类带轮不需要额外配置变速机构，仅通过调整三角带在不同直径轮槽的位置，就能获得多档固定传动比，适配不同工况下的主轴转速需求，结构简单可靠，维护成本极低，在不需要连续无级变速的通用加工设备上应用十分广泛。

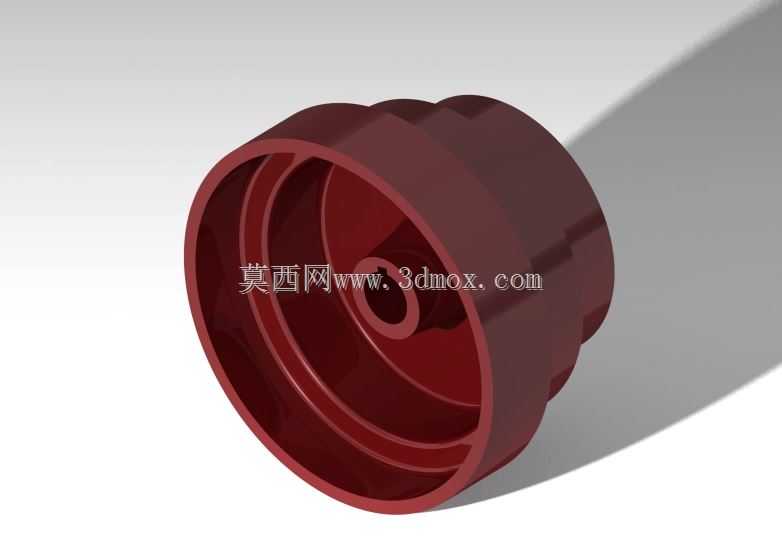

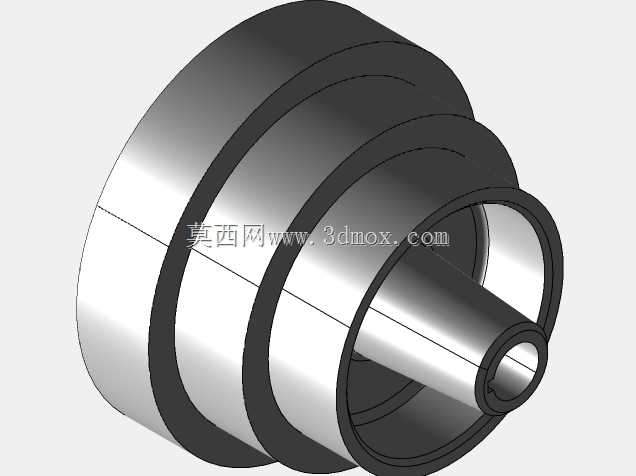

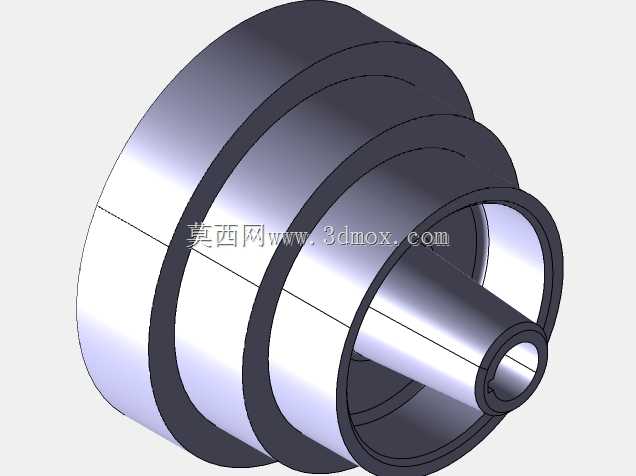

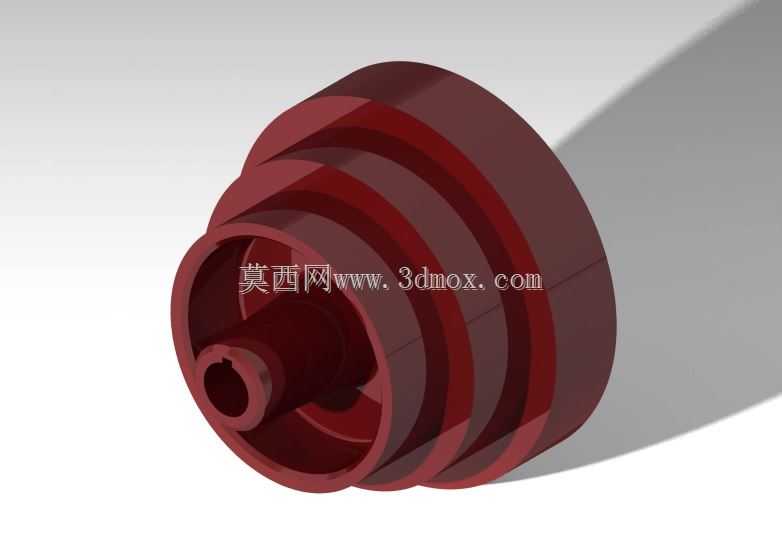

　　从结构功能来看，这款阶梯锥轮采用同轴多阶轮槽一体化设计，不同直径的轮槽沿轴向依次排布，每个轮槽对应一个固定的传动比，轮槽的截面角度匹配标准三角带的楔角，保证皮带与轮槽侧面有足够的接触摩擦力，避免传动过程中出现打滑丢转的问题。带轮中心设计有带键槽的安装轴孔，能够与设备传动轴通过平键实现周向固定，传递额定扭矩，轴孔端部的内凹结构是为了避让轴端的锁紧螺母或者轴承端盖，保证带轮安装到位后不会与周边固定件发生运动干涉。轮体的多阶外圆之间采用平滑的锥面过渡，一方面是减少皮带在不同档位切换时的卡滞，方便操作人员手动挪动皮带调整转速，另一方面也能降低轮体高速旋转时的风阻，减少不必要的能量损耗。

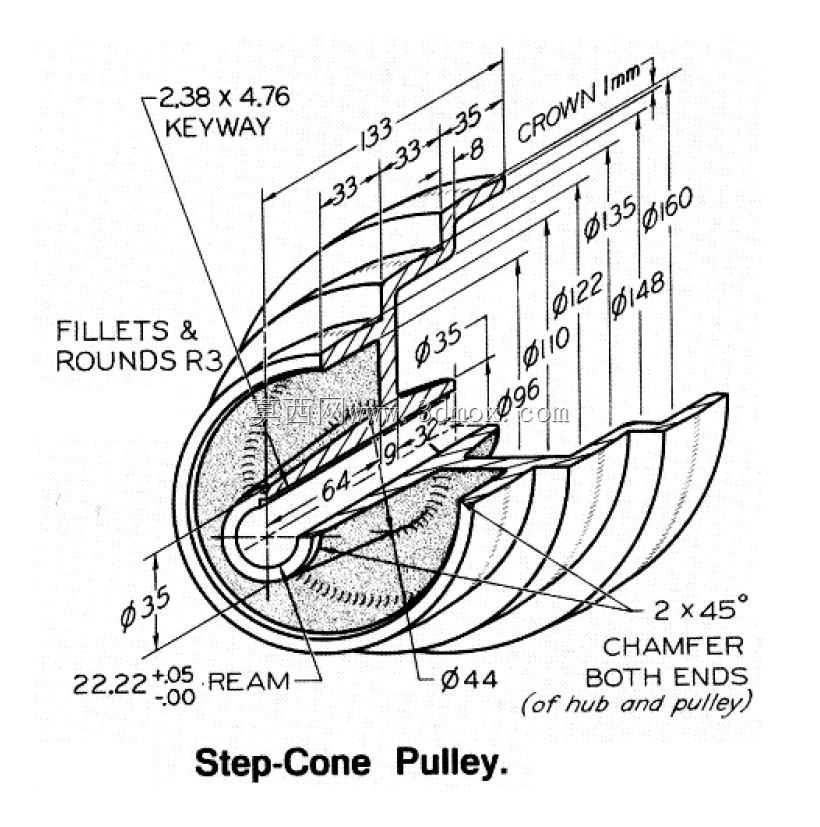

　　设计这类带轮的时候，首先要匹配所适配三角带的型号，确定每个轮槽的基准直径、槽角、槽深以及槽间距，槽间距的取值需要保证皮带挂在相邻档位时，不会与另一档的轮槽边缘发生摩擦，同时要控制整个带轮的轴向总长度，避免超出设备安装位的轴向空间边界。轮体的壁厚需要根据传递的额定扭矩做校核，保证在最大负载下轮体不会出现开裂或者过量变形，同时在满足强度要求的前提下，尽可能做等强度的壁厚设计，减少不必要的材料冗余，降低轮体自身的转动惯量，减少设备启动和变速时的惯性冲击。带轮的安装轴孔与各阶轮槽的同轴度是设计和加工时的核心公差要求，如果同轴度超差，高速旋转时会产生明显的径向跳动，不仅会加剧皮带的磨损，还会引发传动轴的振动，影响整套传动系统的使用寿命。

　　从安装边界来看，这类阶梯锥轮通常是成对使用，主动轮和从动轮的锥度方向相反，保证皮带在任意档位时，两个带轮对应的轮槽都处于同一平面，避免皮带出现偏磨。安装时需要保证两根传动轴的平行度符合规范，皮带的张紧力调整到合适区间，张紧力过大会加剧轴承受力，缩短轴承和皮带的使用寿命，张紧力过小则会出现传动打滑，降低传动效率。轮体的最大外圆直径决定了传动系统的最低输出转速，最小轮槽直径决定了最高输出转速，设计时需要结合设备的转速需求、电机额定转速以及传动功率，合理分配各阶轮槽的直径差，让各档位的转速变化梯度符合实际操作的使用需求，避免出现转速梯度过大导致档位之间的适用性差，或者梯度过小导致档位过多、轮体轴向尺寸过长的问题。另外轮体的端面没有额外的凸缘结构，也是为了方便皮带的跨档位挪动，减少变速操作时的阻碍，这种设计虽然结构简单，但对轮槽的加工精度有较高要求，每个轮槽的中心面都需要与对应配对轮的轮槽中心面重合，否则皮带运行过程中会持续受到侧向力，极易出现早期损坏。在实际应用场景中，这类带轮大多采用铸铁或者工程塑料制作，铸铁材质的带轮耐磨性好，热变形小，适合中等负载的传动场景，工程塑料材质的带轮重量轻，运行噪音低，适合轻载、对噪音控制有要求的小型设备。
