博通HEDS-9100旋转编码器结构设计

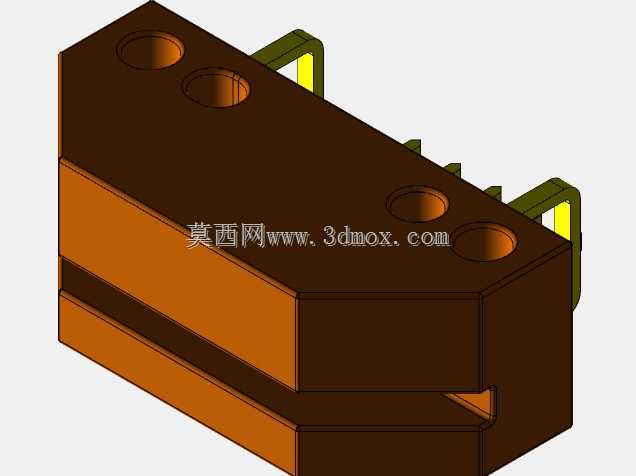

　　在自动化产线的伺服进给轴、小型精密转台、医疗设备的微量进给机构、3D打印设备的运动轴闭环控制场景里，增量式旋转编码器是决定位置控制精度的核心反馈部件，HEDS-9100作为Avago推出的经典小型数字旋转编码器，凭借紧凑的安装尺寸和稳定的输出特性，在小空间安装的运动控制场景中应用极广。从结构设计角度看，这款编码器采用分体式读头与码盘配合的结构，本次呈现的三维模型完整还原了读头端的安装基体结构，主体采用分层式方块构型，整体为带安装槽的夹装式结构，基体上预留的四个沉头安装孔可直接通过M2规格的紧固件固定在设备端的安装支架上，安装孔的孔位公差按照IT7级精度设计，保证读头与码盘的同轴度偏差控制在0.1mm以内，避免读码偏差。

　　基体下部的开槽结构用于容纳码盘的转动间隙，槽宽尺寸经过精确核算，保证码盘在高速转动时不会与读头内壁发生剐蹭，同时槽体两侧的定位凸台可辅助安装时快速对齐码盘的中心轴线，减少现场安装的调试时间。侧边伸出的引脚支架采用带加强筋的弯折结构，引脚的排布间距符合标准2.54mm排针间距规范，可直接焊接在设备的控制PCB板上，也可通过接插件进行快拆连接，支架根部的圆角过渡设计可避免引脚受外力时出现应力断裂，提升结构的抗振动性能，适配设备运行时的高频振动工况。从功能实现层面，这款编码器的读头内部集成了光电发射与接收阵列，可输出正交的A/B两相脉冲信号以及零位Index信号，通过脉冲计数可实现旋转角度、转速、旋转方向的实时检测，

　　最高响应转速可达每分钟一万转以上，完全满足中小型伺服机构的反馈需求。在进行设备结构设计时，这款编码器的安装边界需要重点考量：读头主体的安装面需要与码盘安装面保持平行，平行度偏差不超过0.05mm，读头与码盘的轴向间隙需要控制在0.2mm到0.8mm之间，间隙过大会导致信号强度不足，间隙过小则容易在码盘跳动时发生碰撞。模型还原的外壳结构采用耐高温的工程塑料构型，可在-40℃到85℃的工作环境下保持结构尺寸稳定，不会因为温度形变导致读头位置偏移，外壳的棕色绝缘层可有效屏蔽外部电磁干扰，保证输出信号的稳定性，避免工业现场的变频器、伺服驱动器产生的电磁干扰导致脉冲计数出错。在进行三维建模时，

　　这款编码器的结构细节处理需要重点关注安装孔的沉头深度，沉头深度需要完全容纳螺丝头部，避免螺丝突出安装面影响整体装配；侧边引脚支架的弯折角度需要严格按照实物还原，保证引脚伸出长度刚好匹配PCB板的焊接位置，不需要额外弯折引脚即可完成装配；下部开槽的内壁粗糙度需要达到Ra1.6以下，避免注塑成型时的飞边影响码盘的转动空间。在实际选型应用中，这款编码器常配套直径12mm到20mm的小型码盘使用，码盘的线数可根据控制精度需求选择，最高可支持1000线的码盘，实现0.36度的角度检测分辨率，完全满足大部分中低端运动控制场景的精度需求，相比一体式编码器，这种分体式结构的编码器安装灵活性更高，可适配不同直径的转轴，不需要额外定制联轴器，只需要将码盘直接固定在转轴端部，再将读头固定在周边支架上即可完成装配，大幅降低小空间内的安装难度。在自动化设备的调试阶段，这款编码器的正交信号可直接接入通用的运动控制卡或者伺服驱动器的编码器接口，不需要额外的信号转换电路，输出的数字信号抗干扰能力强，长线传输时的信号衰减更小，适合设备内部走线长度在1米以内的应用场景。结构设计时还需要注意，读头的安装位置需要远离设备的强热源，比如伺服电机的外壳、加热模块周边，避免长期高温导致外壳形变影响读码精度，同时安装支架需要具备足够的刚性，避免设备运行时的共振导致读头出现微幅位移，影响信号输出的稳定性。
