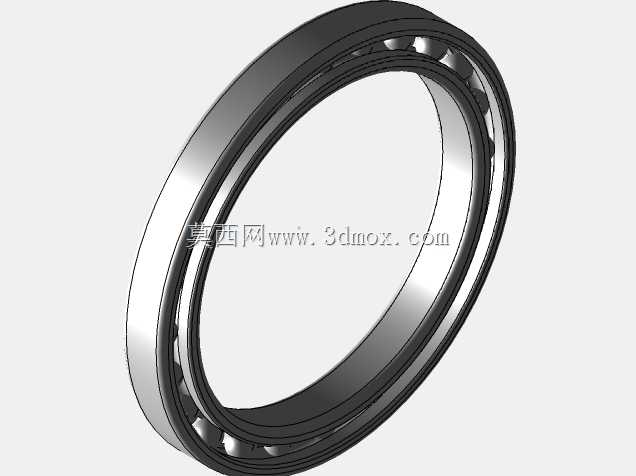

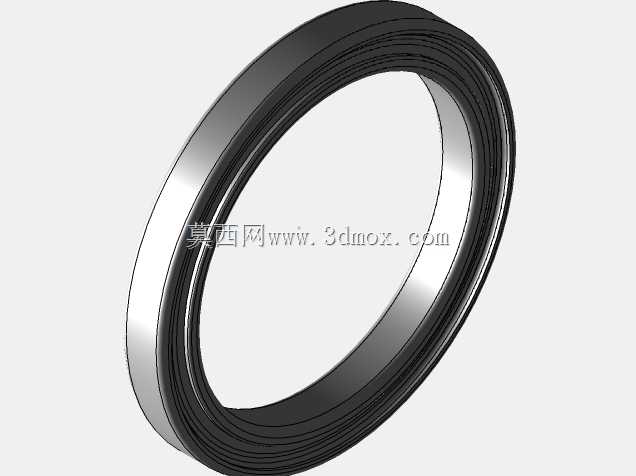

薄壁深沟球密封轴承结构三维建模

项目分类:机械图纸 发布时间:2021-11-01 ID:355831
  • 薄壁深沟球密封轴承结构三维建模
  • 薄壁深沟球密封轴承结构三维建模

在做精密传动结构的径向支撑选型时,这类窄截面密封深沟球轴承的应用场景其实覆盖得相当广,从伺服电机输出端的轻载支撑、精密检测仪器的旋转轴系,到纺织机械的导辊工位、办公自动化设备的走纸辊,甚至部分小型泵类的叶轮端支撑,都能见到这类结构的身影。和常规宽度的深沟球轴承不同,这类窄截面设计的核心思路,是在保证额定径向承载能力满足工况需求的前提下,尽可能压缩轴承的轴向安装空间,给整体设备的紧凑化设计留出余量,很多对轴向尺寸有严格限制的轻载旋转工位,选这类轴承往往能比标准宽度型号省下近三分之一的轴向占用空间。

从结构功能上看,两侧带密封结构的设计,主要是为了在出厂时就预填适配工况的润滑脂,同时在长期运行过程中阻挡外部的粉尘、切削液碎屑、水汽等杂质进入滚道内部,避免滚动体和滚道接触面出现磨粒磨损,也能防止内部润滑脂泄漏污染周边的精密部件,比如在食品包装设备的输送辊工位,密封结构就能避免润滑脂渗漏污染包装材料,在木工机械的旋转工位,密封结构能阻挡木屑进入轴承内部大幅延长维护周期。

建模的时候首先要卡准安装边界尺寸,这个型号的轴承内径为85mm,对应适配的轴颈配合公差一般选k5或者m5,过盈量控制在几丝的范围,既保证内圈和轴同步旋转不出现跑内圈的情况,又不会因为过盈量太大导致内圈胀大挤压滚动体增大旋转阻力;外径为110mm,对应的轴承座安装孔公差一般选H7,间隙配合的设计方便装配时压入,同时避免外圈受挤压变形;轴向宽度为13mm,这个尺寸是安装时预留轴向空间的核心依据,设计轴承座的挡边高度时,要注意不能超过轴承内圈的密封盖外径,否则装配时会刮蹭密封盖导致密封失效。

滚道部分的建模要严格遵循深沟球轴承的曲率匹配原则,内圈滚道的曲率半径略大于钢球直径,外圈滚道的曲率半径也做对应匹配,保证钢球和滚道的接触角在零附近,纯径向承载时接触应力分布均匀,同时能承受一定范围的双向轴向载荷,应对轴系运行时的少量窜动。钢球的数量和直径是根据截面空间做的最优匹配,在13mm的总宽度限制下,尽可能选更大直径的钢球来提升额定动载荷,同时保持架采用浪形冲压保持架的结构,兜孔的间隙设计要保证钢球能自由转动,不会出现卡滞,同时保持架的外径要小于外圈密封盖的内径,内径要大于内圈挡边的外径,避免旋转时出现干涉。

密封结构采用的是接触式橡胶密封的设计,密封唇口和内圈的密封槽做轻接触配合,接触压力经过优化,既保证密封效果,又不会因为接触压力太大导致旋转阻力矩过高,在高速轻载的工况下也不会出现过热的情况。做三维建模的时候,要注意密封件的安装槽尺寸,外圈上的密封槽深度和宽度要和密封盖的卡扣尺寸匹配,保证密封盖压入后不会在运行时脱落,内圈上的密封唇配合面的粗糙度要控制在合理范围,太粗糙会加速密封唇磨损,太光滑则会导致润滑脂无法在唇口形成油膜,反而增大摩擦。

在实际装配验证的过程中,这类薄壁轴承的安装要格外注意受力均匀,不能通过敲击滚动体来传递压装力,压装时要同时给内圈和外圈施加均等的压力,避免滚道出现压痕导致旋转精度下降。做三维装配仿真的时候,要预留出轴承的轴向游隙空间,因为轴和轴承座在运行时会有热伸长,预留的游隙要能补偿温度变化带来的尺寸变形,避免轴承在运行时出现卡滞抱死的情况。另外这类轴承因为截面比较窄,刚性比标准宽度的轴承稍弱,所以在选型时要核算轴系的挠度,如果轴的挠度过大,会导致轴承内外圈出现偏角,增大局部接触应力,缩短轴承的使用寿命,这一点在做整体结构设计时要提前做刚度校核,不能只看承载能力参数就直接选型。
