夹持式磨床砂轮主轴装夹工装结构

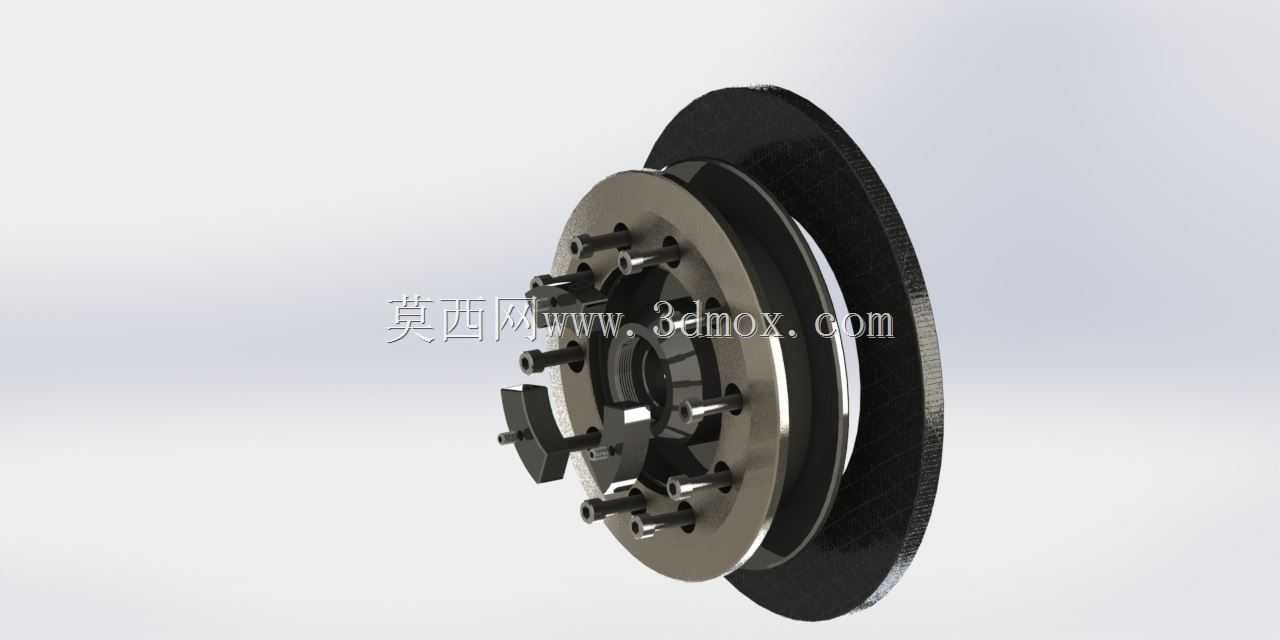

　　在金属切削加工的磨削工序场景里，这类夹持磨床的核心装夹端结构，直接决定了砂轮运转的刚性与磨削精度，是外圆磨、平面磨这类通用磨床执行精密加工的核心连接部件。日常车间里做淬硬工件的精加工、轴承套圈滚道磨削、刀具刃磨这类工序时，砂轮的装夹同轴度如果超差，轻则出现磨削振纹、工件表面粗糙度达不到工艺要求，重则会因为高速运转的动不平衡量过大，引发砂轮碎裂的安全隐患，这套夹持结构的设计，就是从根源上解决砂轮装夹的定位精度与夹持可靠性问题。从结构功能来看，这套夹持机构采用多螺栓周向均布的压紧方式，替代了传统的单螺母压紧结构，传统单螺母压紧在砂轮高速运转产生的振动下，容易出现预紧力衰减，导致砂轮与法兰盘之间出现相对滑移，而周向均布的8组压紧螺栓，可以让压紧力均匀覆盖砂轮法兰的整个环形接触面，避免局部应力集中导致的砂轮片碎裂，同时每一组螺栓配套的可调压块，能够适配不同厚度的砂轮法兰安装位，不用更换整套夹具就能兼容一定尺寸范围内的砂轮安装，减少车间换产时的工装调整时间。设计这套结构的时候，首先要考虑的是安装边界的匹配，夹持座的内孔锥度必须和磨床主轴的端部锥度完全贴合，接触面积不能低于85%，否则高速运转时会出现锥面配合的微动磨损，用久了就会出现主轴跳动超差的问题；其次是夹持盘的外径尺寸，要比配套使用的砂轮内径大出足够的压紧余量，一般单边压紧宽度不小于15mm，同时不能超出砂轮的安全线范围，避免压紧件突出砂轮侧面在磨削时碰撞工件或者机床防护罩。

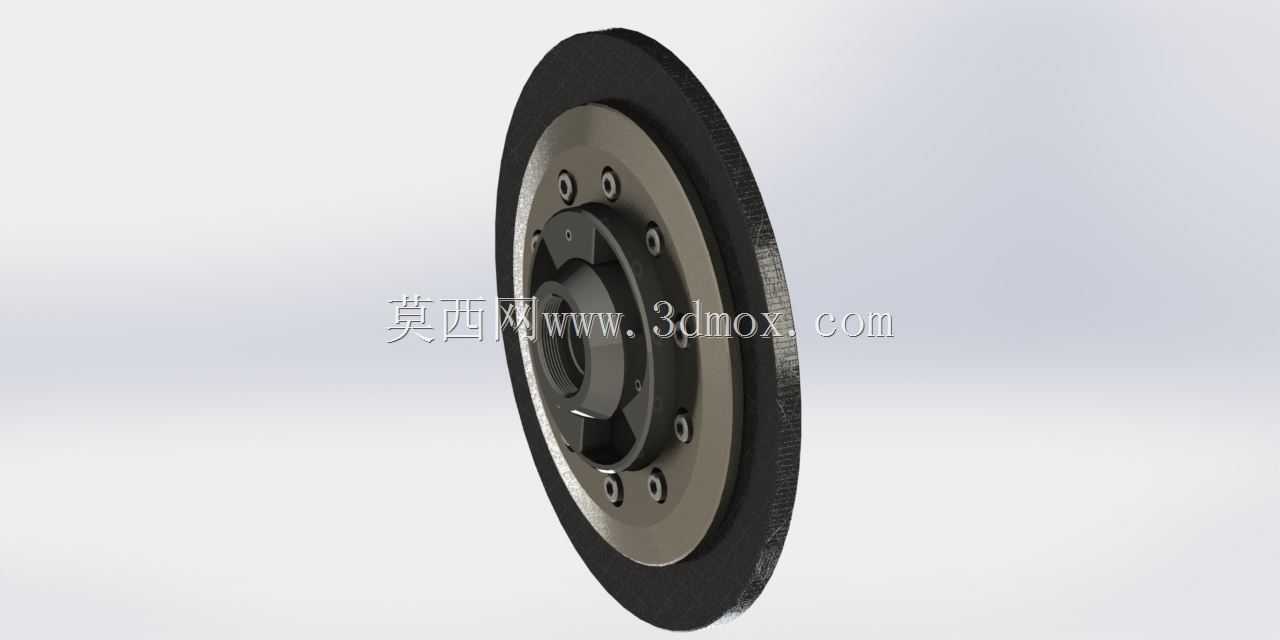

　　整个结构的外形轮廓做了动平衡优化设计，所有的压紧螺栓安装孔都是在夹持盘上周向对称分布，压块的重量也做了等重配平，出厂前不需要做过多的动平衡调整就能满足磨床60m/s线速度的运转要求，相比传统的法兰装夹结构，这套夹持机构的重复装夹定位精度可以控制在0.005mm以内，每次更换砂轮之后不需要重新做过多的静平衡调整，就能直接启动主轴进行加工，能有效减少磨床操作工的辅助作业时间。在实际安装使用的时候，要注意夹持座和主轴配合的锥面必须擦拭干净，不能残留磨屑或者切削液污渍，否则会导致锥面配合出现间隙，引发加工振纹；周向的压紧螺栓要采用对角分次拧紧的方式，不能单次把单个螺栓拧到额定扭矩，避免压紧力不均导致砂轮法兰变形，

　　拧紧扭矩要根据砂轮的直径和厚度匹配，直径400mm的树脂结合剂砂轮，单颗螺栓的拧紧扭矩控制在18N·m左右即可，过大的扭矩会压裂砂轮的法兰盘，过小的扭矩则会导致夹持力不足。另外这套结构的夹持压块做了防松设计，压块和螺栓之间加装了碟形垫圈，在磨床长期运转产生振动的工况下，碟形垫圈的预紧弹力可以持续补偿螺栓的预紧力衰减，避免长时间加工后螺栓松动引发的安全问题。夹持盘和砂轮接触的端面，加工的时候做了0.002mm以内的端面跳动控制，保证砂轮安装之后的端面跳动量不超过0.01mm，这样在进行端面磨削的时候，不会出现砂轮面接触不均导致的工件平面度超差问题。对于小批量多品种的加工车间来说，这套夹持结构的适配性很强，只要更换不同厚度的调整垫片，

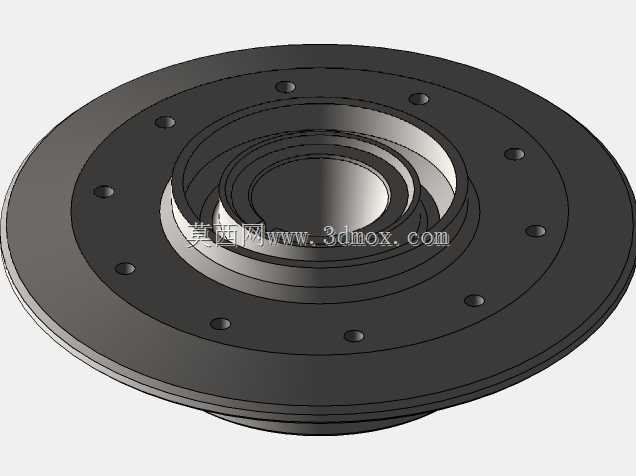

　　就能夹持内孔直径32mm到127mm区间的不同规格砂轮，不用准备多套不同尺寸的法兰盘，减少了工装的库存成本，也降低了操作工找对应工装的时间损耗。在做三维结构设计的时候，所有的配合面都做了公差标注，锥面采用1:5的磨床主轴标准锥度，和市面上绝大多数通用外圆磨、工具磨的主轴端部尺寸兼容，螺栓孔的位置度公差控制在0.02mm以内，保证压块安装之后的压紧面和砂轮端面完全平行，不会出现偏压的问题。整个结构的材质选用40Cr调质处理，硬度达到HB240-280，既有足够的结构刚性，又有不错的韧性，在高速运转下不会出现应力开裂的问题，和砂轮接触的压紧面贴了一层1mm厚的耐油橡胶垫，既可以增加摩擦力提升夹持可靠性，又能避免刚性压紧时硌伤砂轮的陶瓷结合剂层，延长砂轮的使用寿命。
