带花键轴段螺旋锥齿轮传动构件

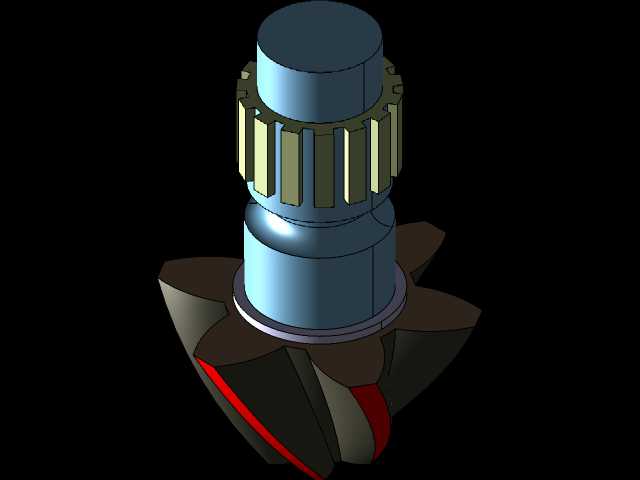

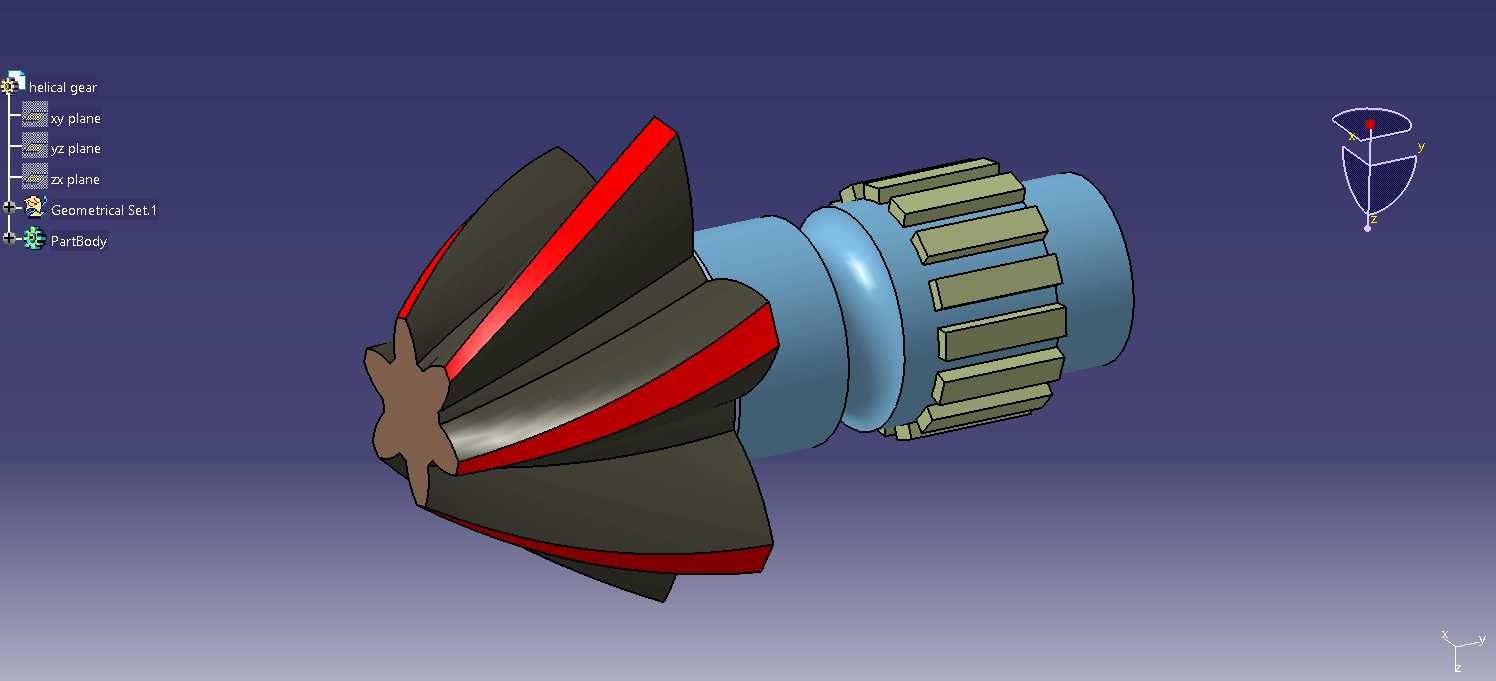

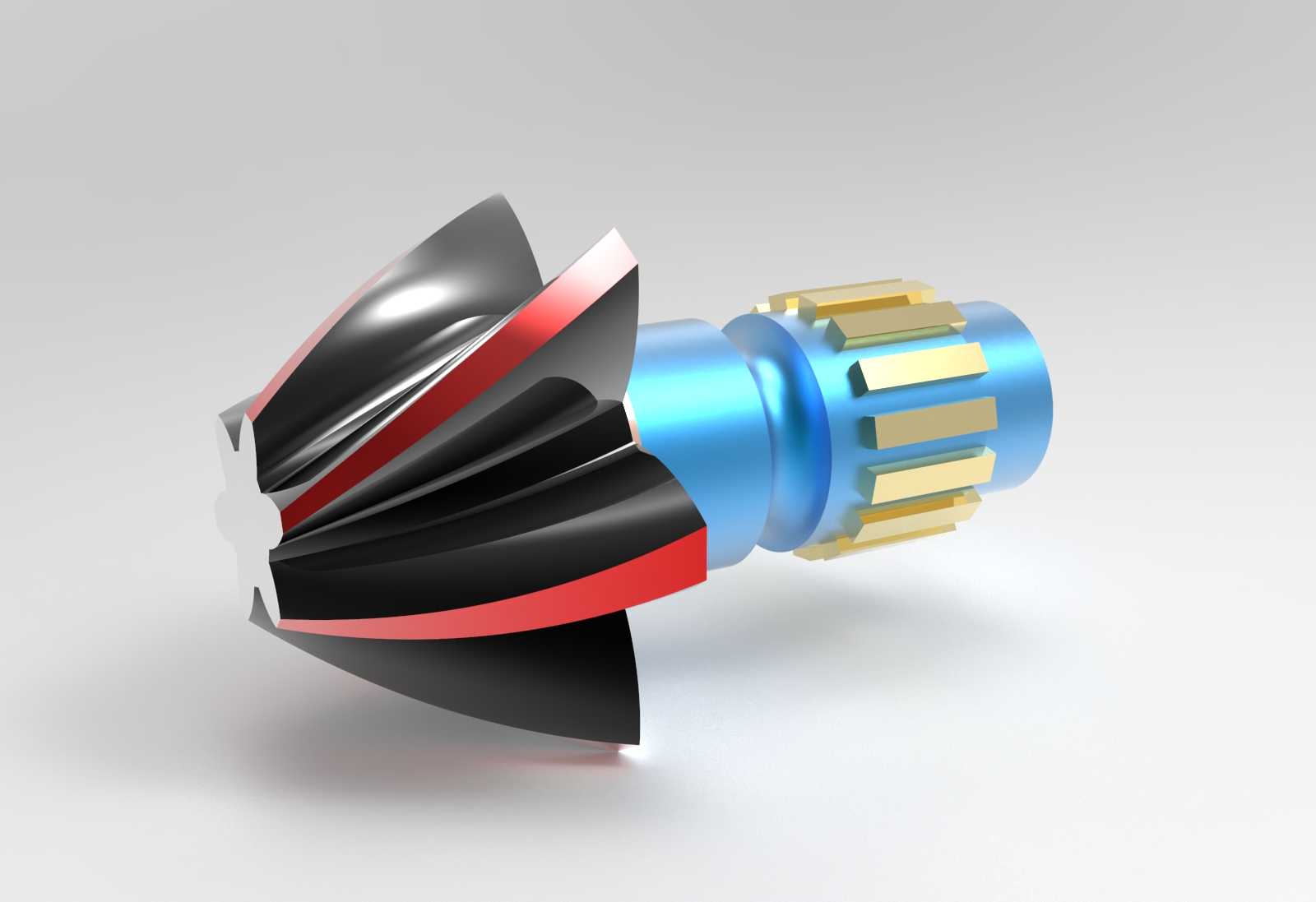

　　这款螺旋锥齿轮构件主要应用于相交轴动力传递场景，常见于机床主轴进给箱、汽车驱动桥差速器、工业减速机输入输出端、农用机械传动箱等需要改变动力传输方向的设备部位，可实现两相交轴间的回转运动与扭矩传递，适配轴线夹角多为90度的传动布局，也可根据实际安装需求调整轴交角参数。构件集成了螺旋锥齿轮啮合段与花键连接轴段，齿轮端采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中轮齿是逐步进入与退出啮合状态，重合度更高，传动过程中冲击载荷更小，运行噪音更低，承载能力更强，适合中高速、重载的传动工况。花键轴段采用矩形花键结构，齿侧定心精度高，可传递较大扭矩，同时方便与配套的传动轮毂、联轴器等部件实现快速装配定位，安装时需保证花键配合面的清洁度，

　　避免杂质进入配合间隙导致装配卡滞或传动偏心。设计过程中首先根据传动比要求确定锥齿轮的分锥角、模数、齿数等核心参数，螺旋角的选取兼顾轴向力大小与啮合重合度，确保运行过程中轴承承受的轴向载荷处于合理区间，避免轴承过早失效；齿面采用渐开线齿形修形处理，可补偿安装误差与工况下的弹性变形量，减少轮齿边缘接触导致的应力集中。齿轮段与轴段采用一体化结构设计，消除了分体装配带来的连接间隙，提升了整体刚性，轴段上设置的定位轴肩可明确安装时的轴向定位边界，装配时配合锁紧挡圈可实现轴向固定，防止运行过程中出现轴向窜动。外形尺寸方面，齿轮大端直径、轴段总长、花键规格均按照通用传动安装接口设计，可直接替换同参数的常规螺旋锥齿轮构件，

　　无需对配套安装腔体进行额外改造，适配多数现有传动箱体的安装空间，安装时需保证两配对齿轮的分锥顶点重合，调整好齿侧间隙与接触斑点位置，确保啮合接触区处于齿面中部区域，避免偏载导致轮齿过早磨损。轮齿部分的齿宽选取兼顾承载能力与加工可行性，过宽的齿宽会导致加工难度提升且易出现载荷分布不均，过窄则无法满足额定扭矩传递需求，设计中按照模数的合理倍数确定齿宽参数，平衡加工成本与使用性能。轴段上的退刀槽、圆角等工艺结构均按照机械加工规范设计，避免应力集中，提升构件的疲劳强度，适配常规车削、铣齿、磨削加工工艺，可实现批量生产加工。
