可偏移角度传动万向联轴器结构

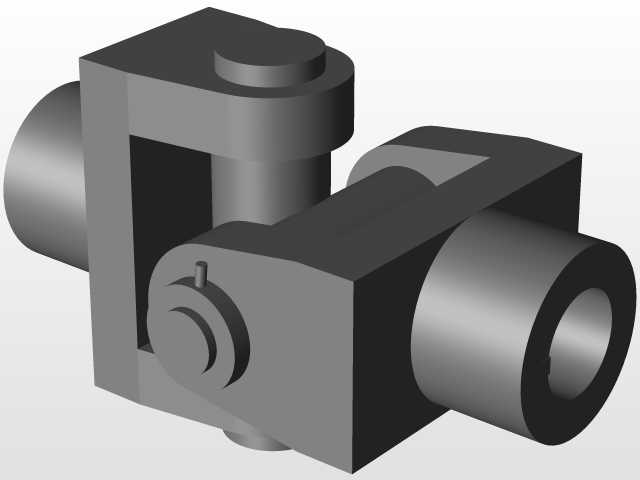

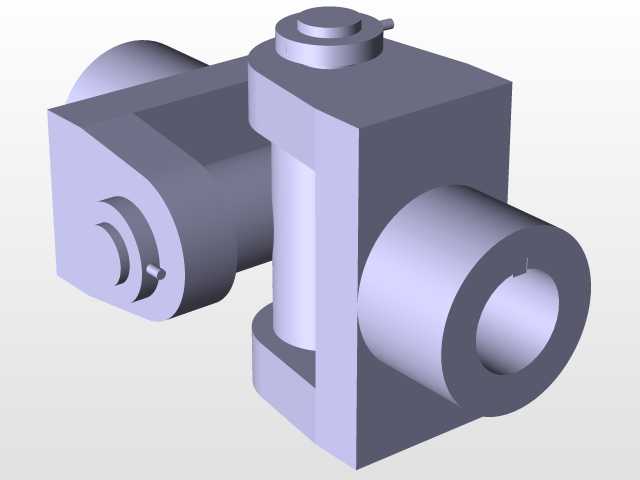

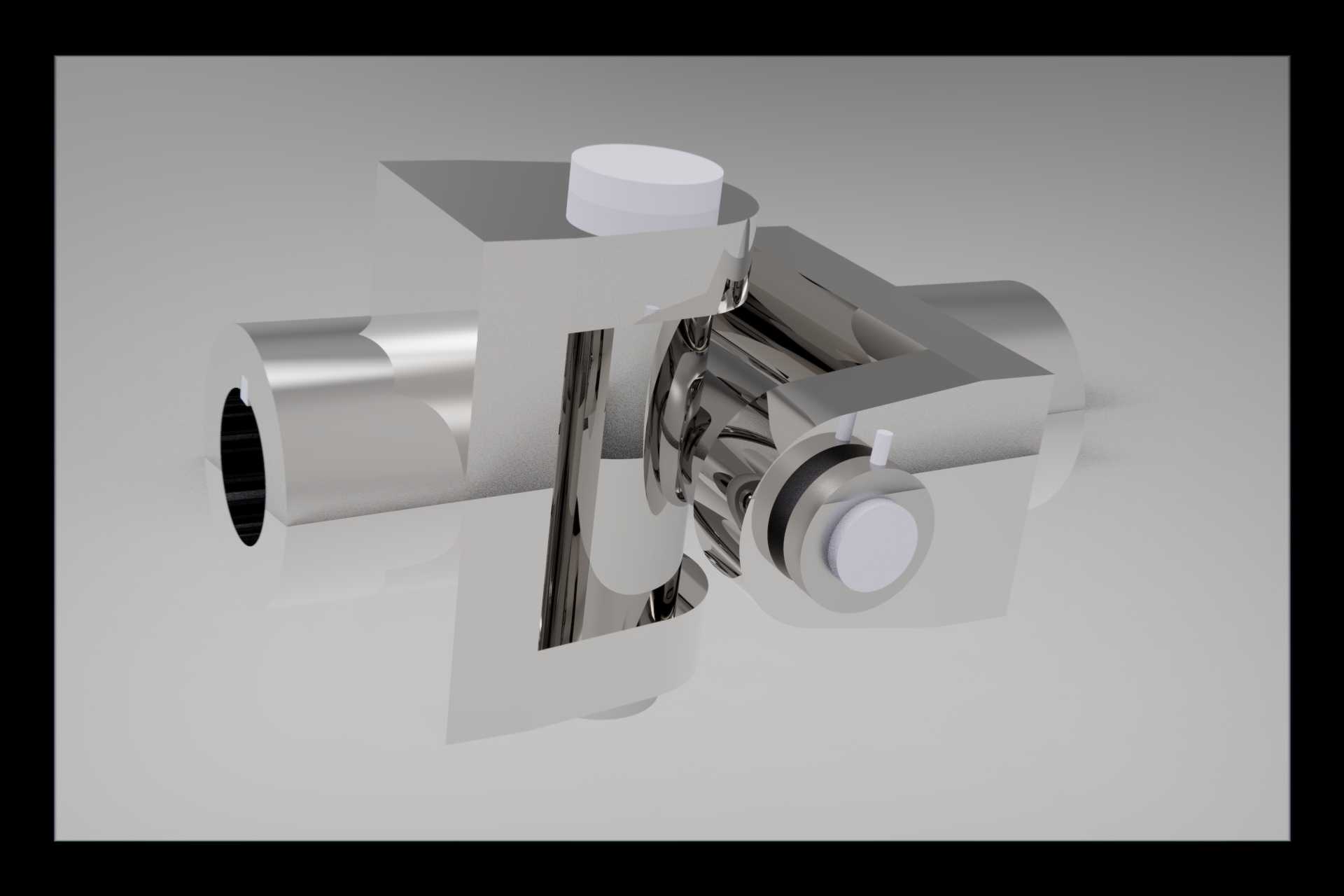

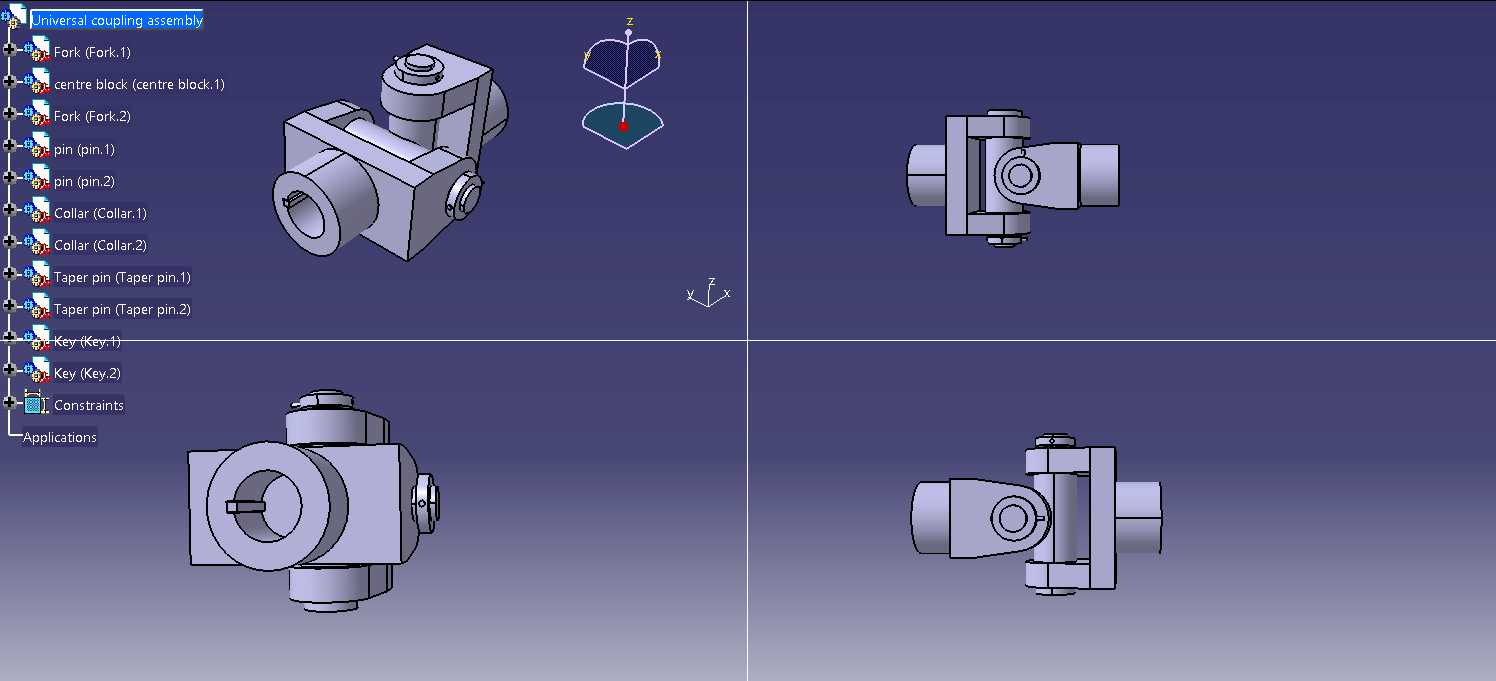

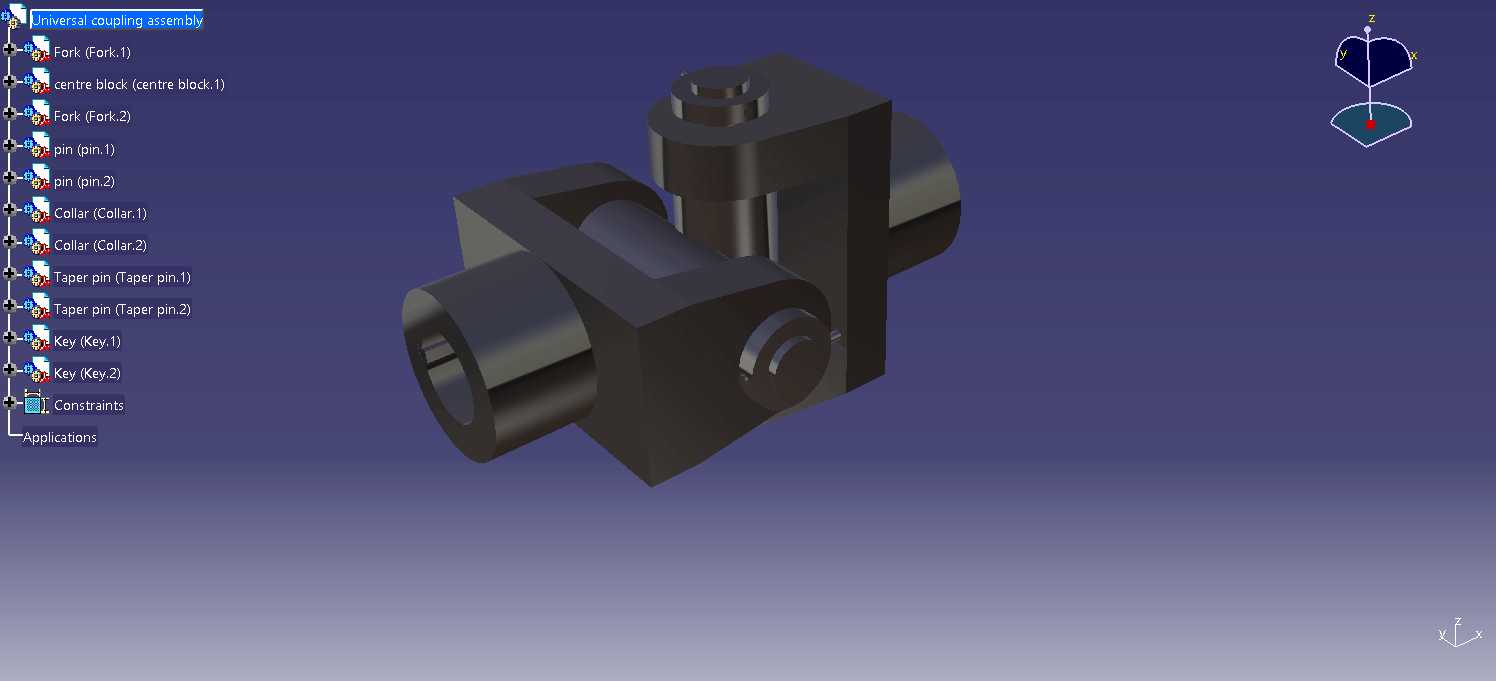

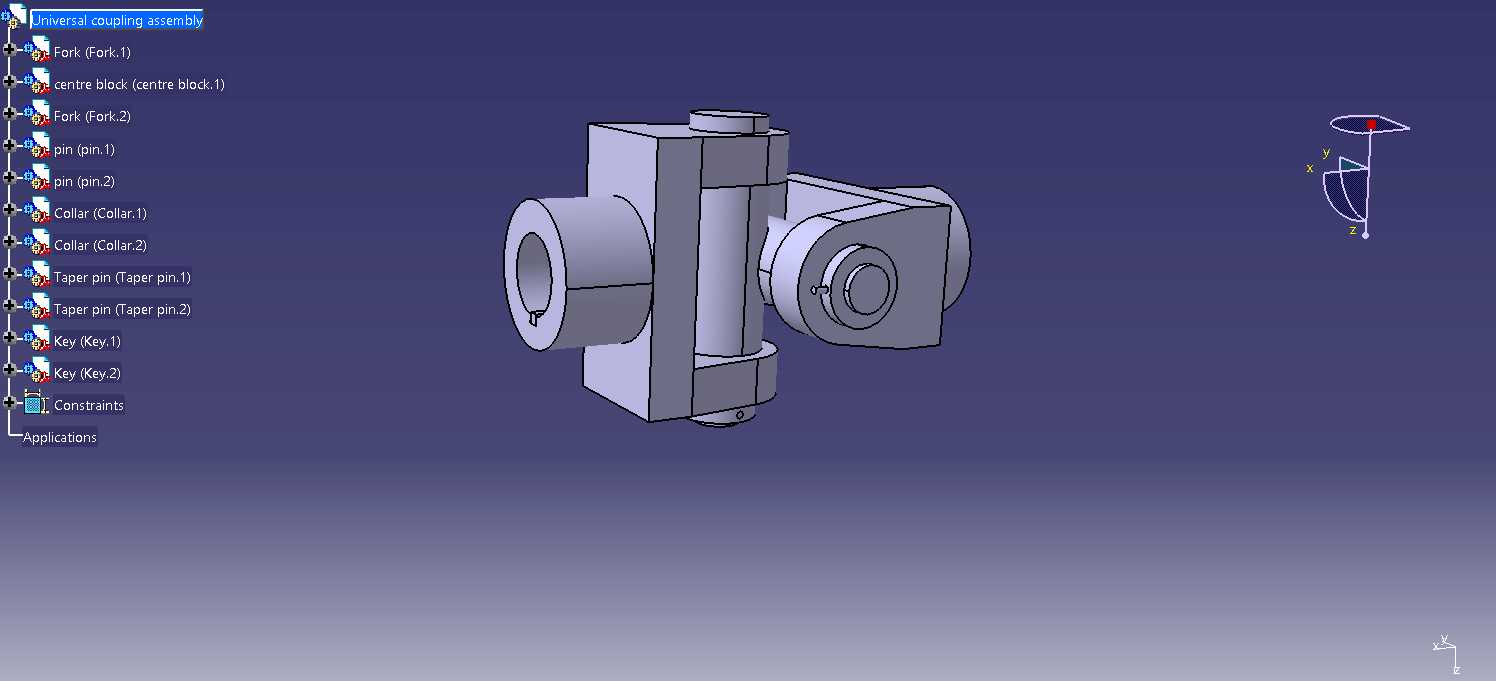

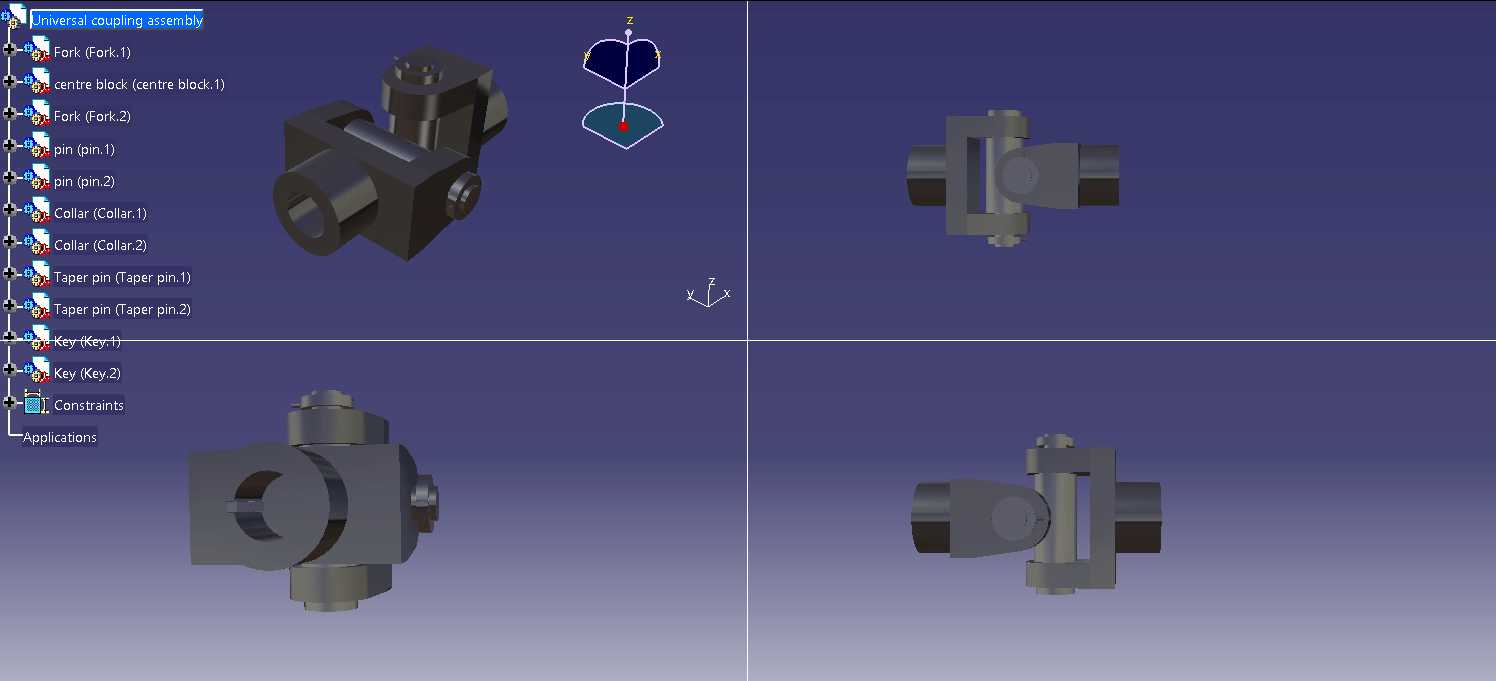

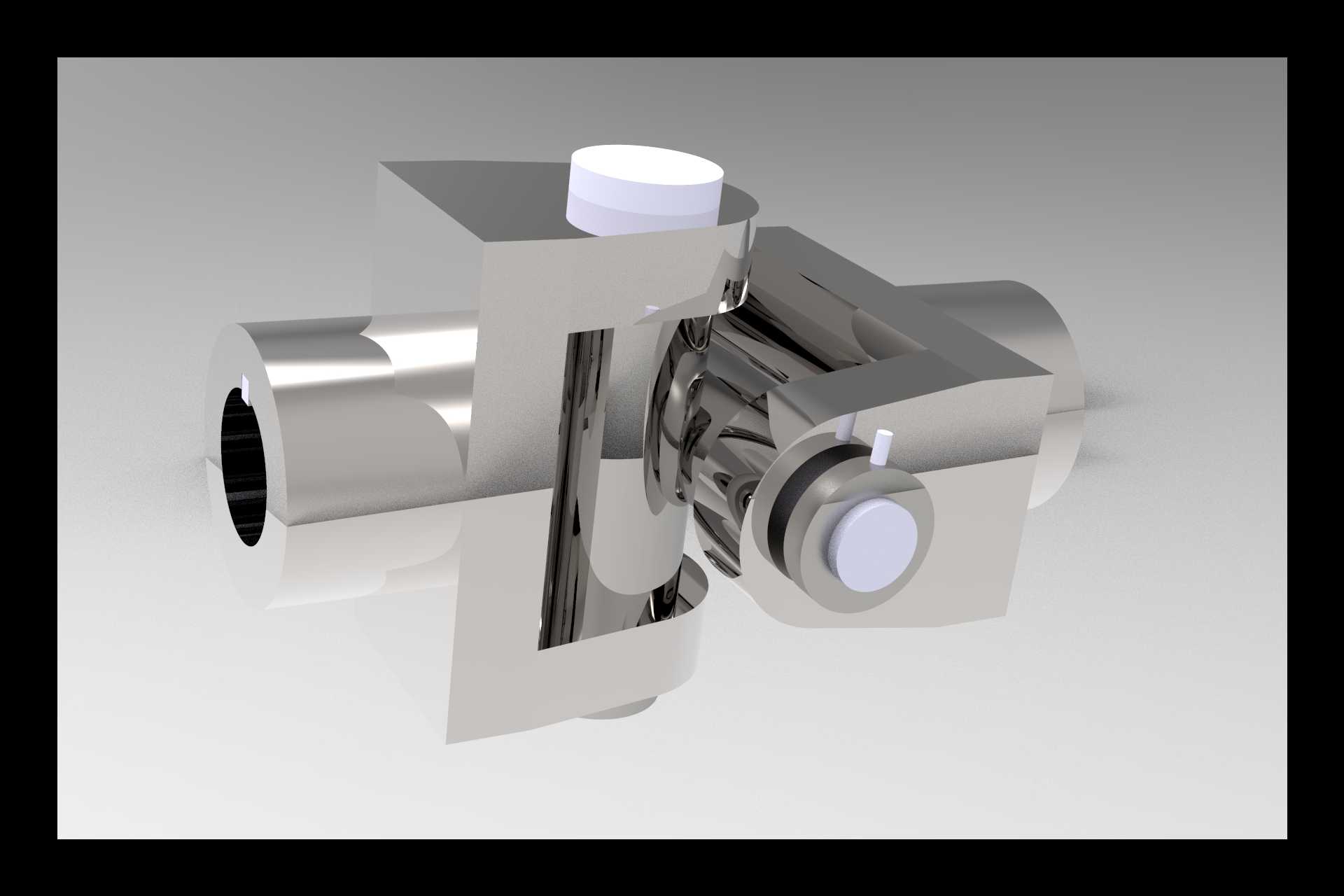

在各类存在轴系安装偏差、运行中会产生相对角位移的传动场景中，万向联轴器是解决两轴不对中传动问题的核心部件，常见于冶金设备轧机传动、工程机械行走机构、工业泵组动力连接、汽车传动轴系等工况，能够补偿两轴间因安装误差、承载变形、基座沉降带来的角度偏移与径向错位，避免轴系因附加载荷产生的疲劳断裂、轴承过早失效等问题。这款万向联轴器采用十字轴式铰接结构，两端为带内孔的轴套结构，可通过键连接与主动轴、从动轴实现周向固定，轴套端部的锁紧结构能够防止轴系运转过程中出现轴向窜动，保证传动的可靠性。中间的十字铰接副是核心功能单元，四个轴颈分别与两端叉形接头的轴孔配合，可实现两个垂直平面内的角度摆动，单节结构可允许两轴间存在最大35度以内的角偏移，能够适配安装过程中难以避免的同轴度误差，也可满足设备运行过程中部件相对位移的补偿需求。从设计逻辑来看，整体结构采用对称式布局，叉形接头的受力截面经过等强度优化，在保证铰接活动余量的前提下，尽可能缩减了径向外形尺寸，避免与周边设备部件产生运动干涉；十字轴的轴颈位置预留了润滑介质存储空间，可在长期运转过程中减少铰接副的磨损，降低维护频次。安装边界方面，两端轴套的内孔尺寸适配常规直径的传动光轴，轴套外圆与叉形接头的过渡位置做了圆角处理，减少应力集中风险，整体轴向长度在满足角位移补偿行程的基础上做了紧凑化设计，可适配安装空间受限的传动工位。实际选型应用中，这类结构可根据传递扭矩的大小匹配对应尺寸规格，铰接副的配合间隙控制在合理范围内，既保证角度摆动的灵活性，又避免间隙过大带来的传动冲击与回转精度损失，在中低速、有角位移补偿需求的传动场景中，能够稳定传递额定扭矩，缓冲传动过程中的小幅振动，提升整个轴系的运行寿命。
