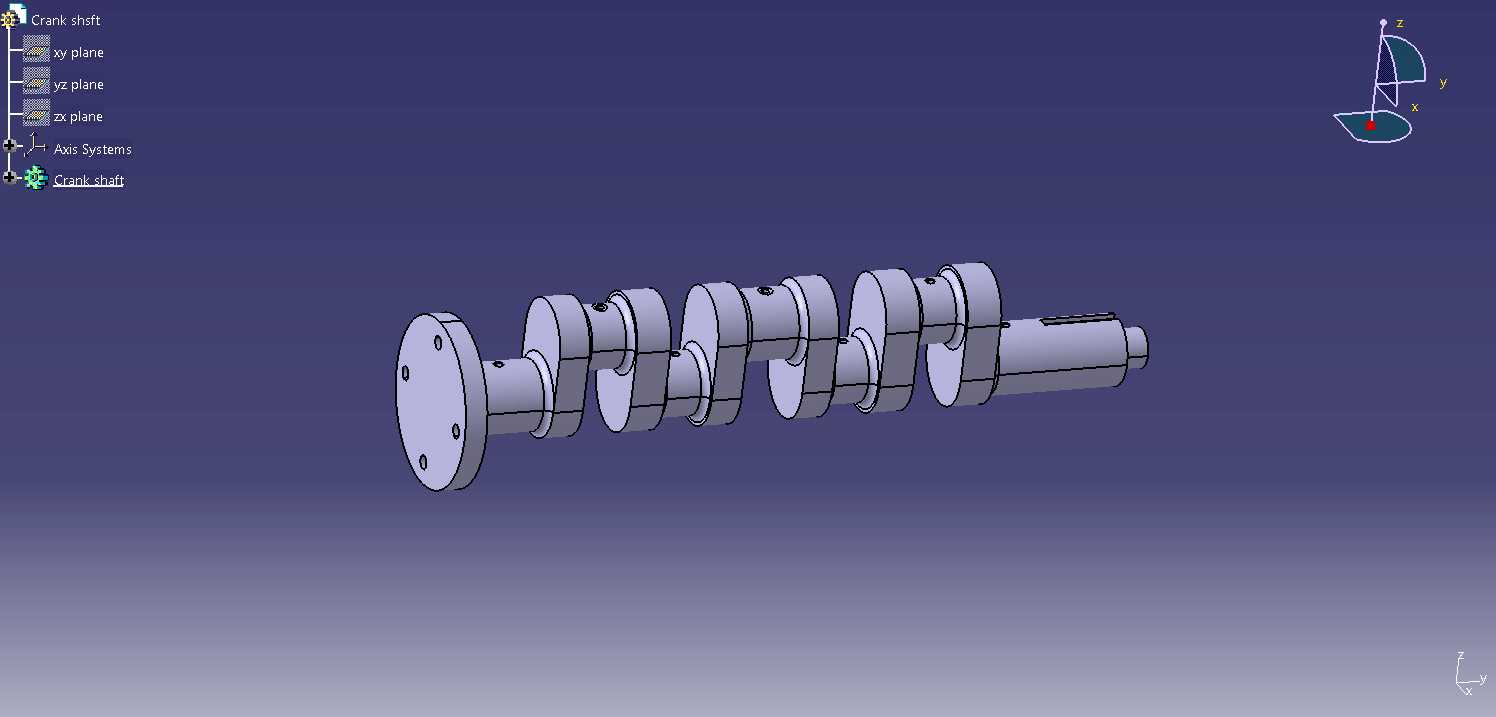

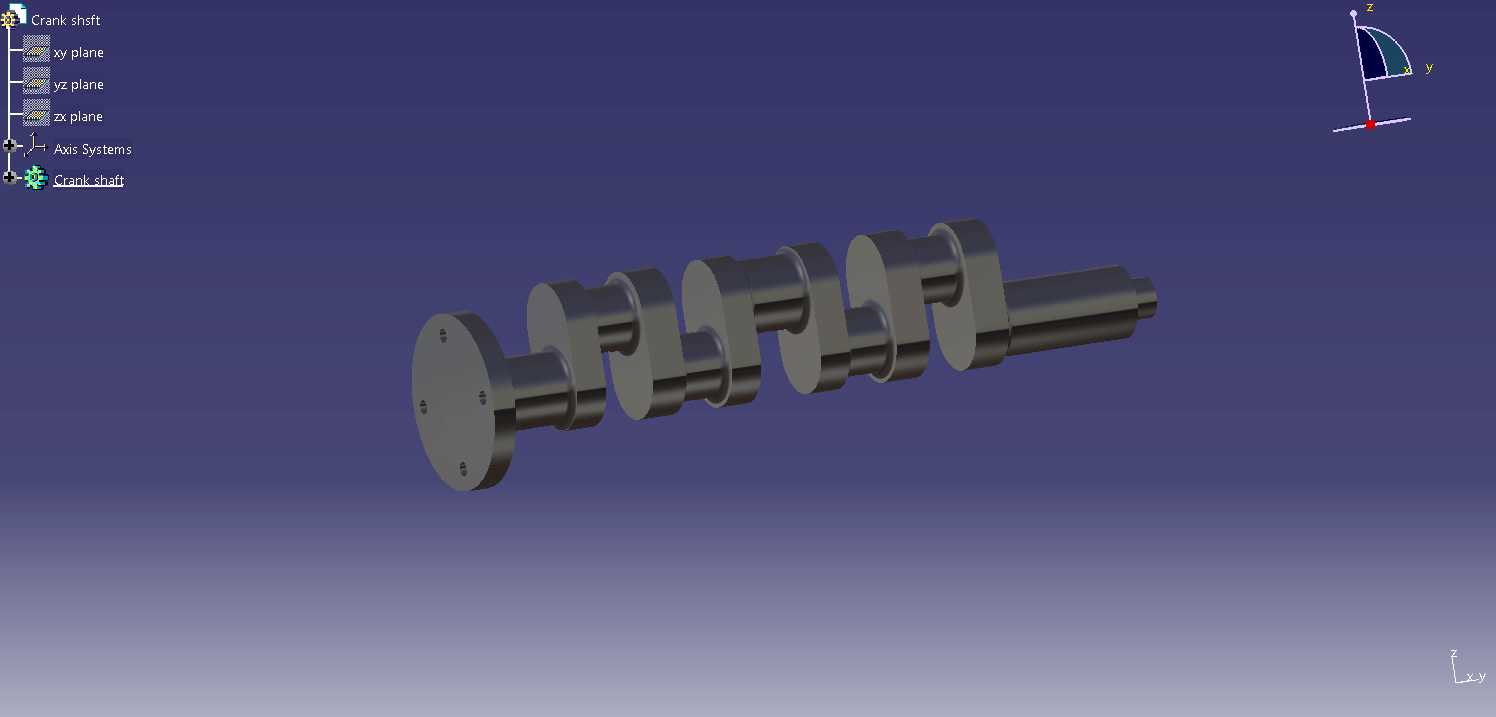

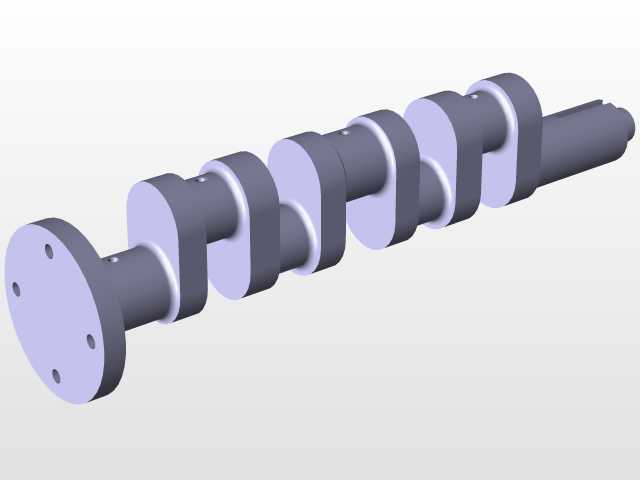

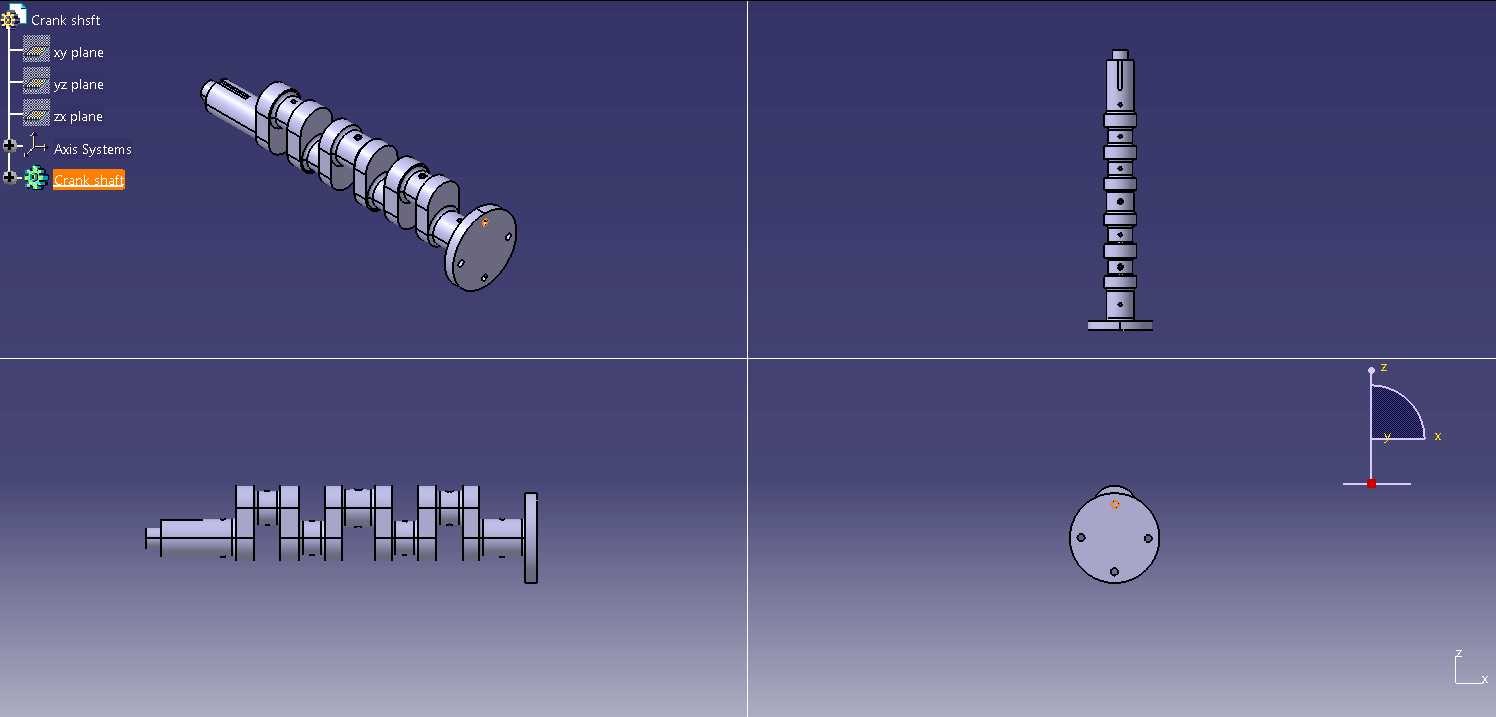

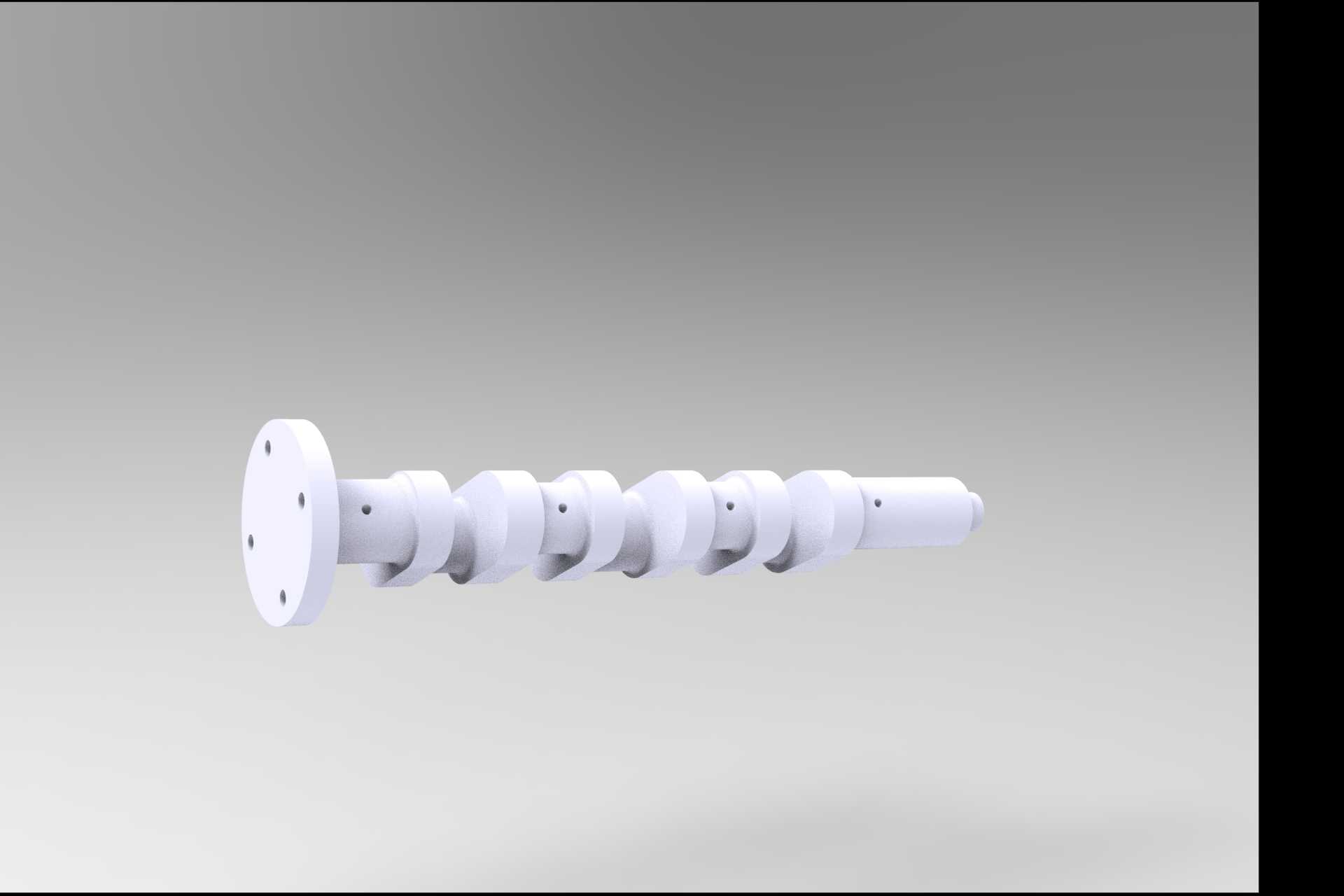

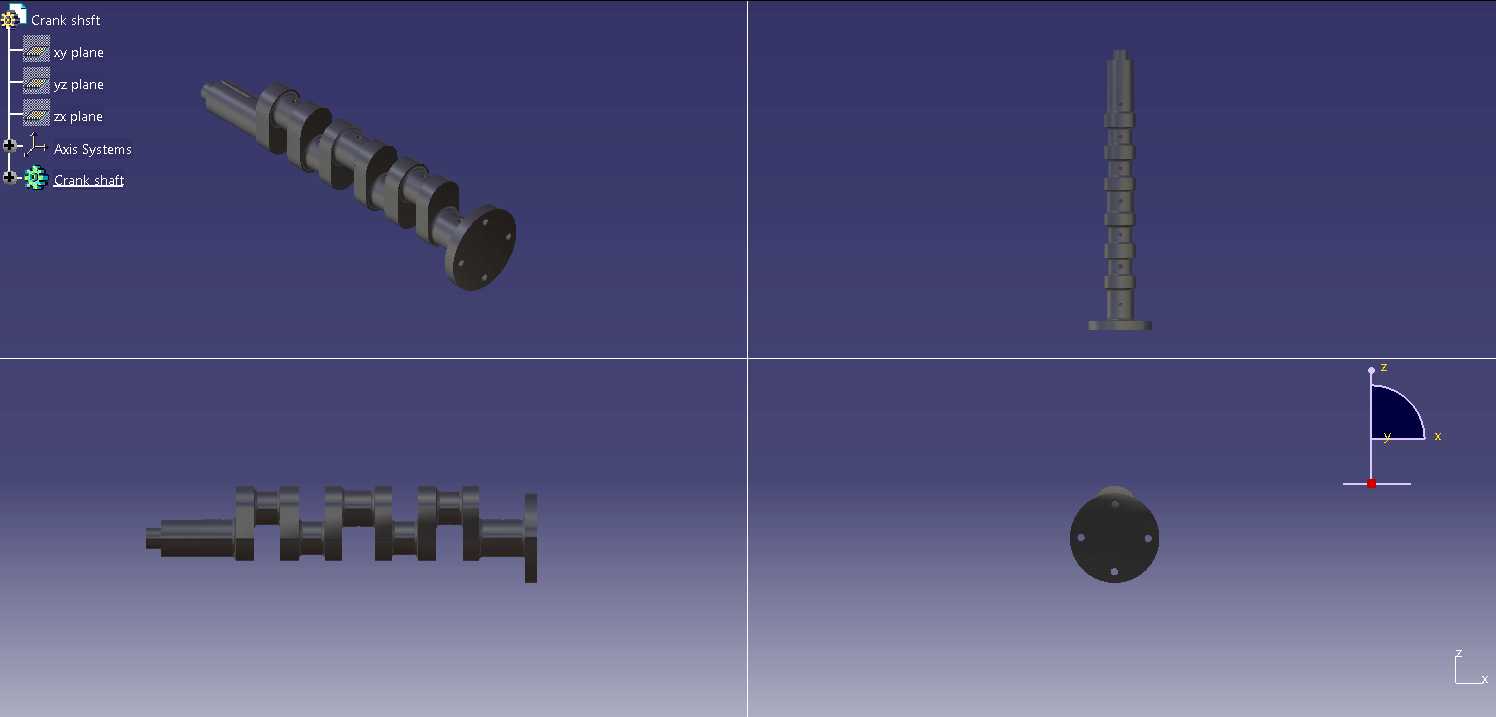

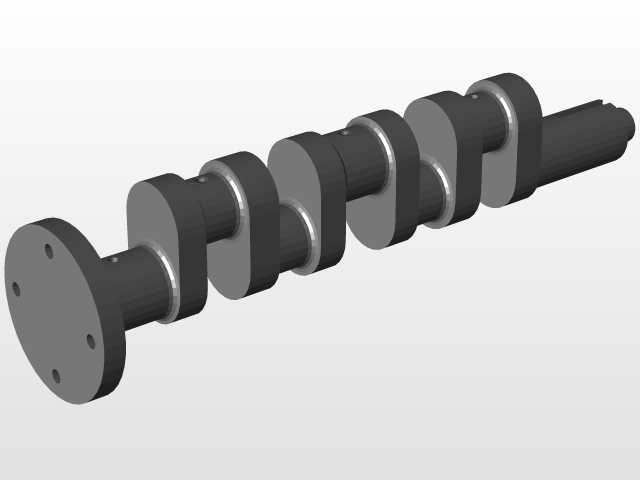

作为动力传输系统里的核心回转部件,这类多拐曲轴的设计直接决定了整套动力装置的运行平顺性与负载耐受能力,在往复式动力设备、小型内燃机、柱塞泵等需要将直线往复运动转化为旋转扭矩的场景中,这类零件是整套机构的动力传递枢纽。从结构设计逻辑来看,多组曲柄销按照固定相位角排布,每段曲柄销对应一组连杆组件的安装位,相邻曲拐之间的夹角经过动平衡校核,能够抵消各缸往复运动产生的一阶、二阶惯性力,避免设备运行过程中出现异常振动与轴系疲劳损伤。主轴颈部分采用等径同轴设计,作为整根轴的旋转支撑基准,安装时需要匹配对应规格的滑动轴承或者滚动轴承,轴颈表面的粗糙度、圆柱度公差直接影响轴承的配合精度与使用寿命,设计阶段需要预留足够的润滑通道位置,
保证运行过程中润滑油能够持续到达摩擦副表面,减少轴瓦磨损。端部的法兰结构用于连接动力输出端的飞轮或者联轴器,法兰端的螺栓孔位置度需要严格控制,保证连接后输出端的同轴度,避免动力输出过程中出现偏载导致的轴系弯曲。从安装边界来看,整根曲轴的轴向尺寸需要匹配对应设备的曲轴箱内腔空间,各曲拐的回转半径不能与箱体内壁、连杆运动轨迹发生干涉,设计时需要逐一校核每个运动位置的间隙余量,尤其是连杆大头随曲柄销做圆周运动时的最外轮廓轨迹,需要和周边固定结构保留足够的安全间隙,避免运行过程中出现碰撞。这类曲轴的结构设计还需要充分考虑动平衡校正的工艺空间,每段曲柄臂上预留的平衡重结构可以根据实际动平衡测试结果进行去重调整,
保证整根轴在额定转速范围内的振动值控制在允许区间内。轴上的各段过渡圆角需要采用大圆弧过渡设计,避免应力集中导致的轴段断裂,尤其是在主轴颈与曲柄臂连接、曲柄销与曲柄臂连接的位置,是整根轴受力最复杂的区域,圆角的曲率半径、表面处理工艺都会直接影响零件的疲劳强度。在实际应用场景中,这类曲轴既可以用于小型通用动力设备的动力传输,也可以适配多缸柱塞泵的动力转换需求,不同的应用场景下可以调整曲拐的数量、相位角以及轴颈的直径参数,匹配对应的负载与转速要求。建模过程中需要严格控制各段轴的同轴度公差、曲柄销的位置度公差,保证加工后的零件能够顺利完成装配,同时满足运行时的受力要求,避免因为尺寸偏差导致的装配卡滞、运行异响等问题。
- 上一篇:可偏移角度传动万向联轴器结构
- 下一篇:带法兰安装座的直角弯管结构设计
- 全部评论(0)
- 模板大小: 6.29 MB
- 售价:5金币
- 下载次数: 59
- 系统要求: STEP / IGES,CATIA,Rendering,CATIA,Rendering,Other,STEP / IGES,Rendering,STL
- 软件分类: 通用机械零部件
