带法兰安装座的直角弯管结构设计

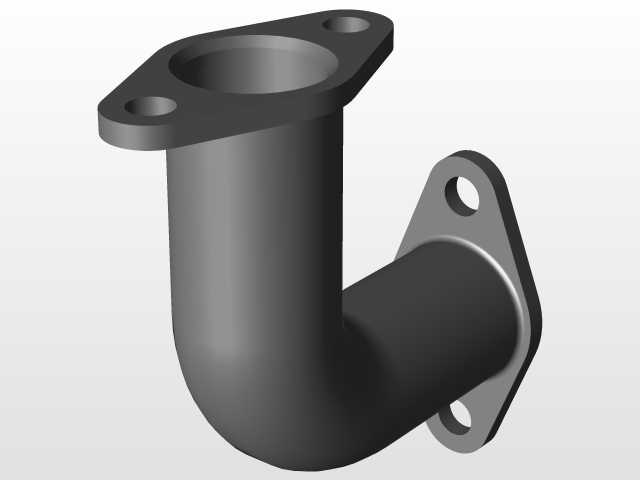

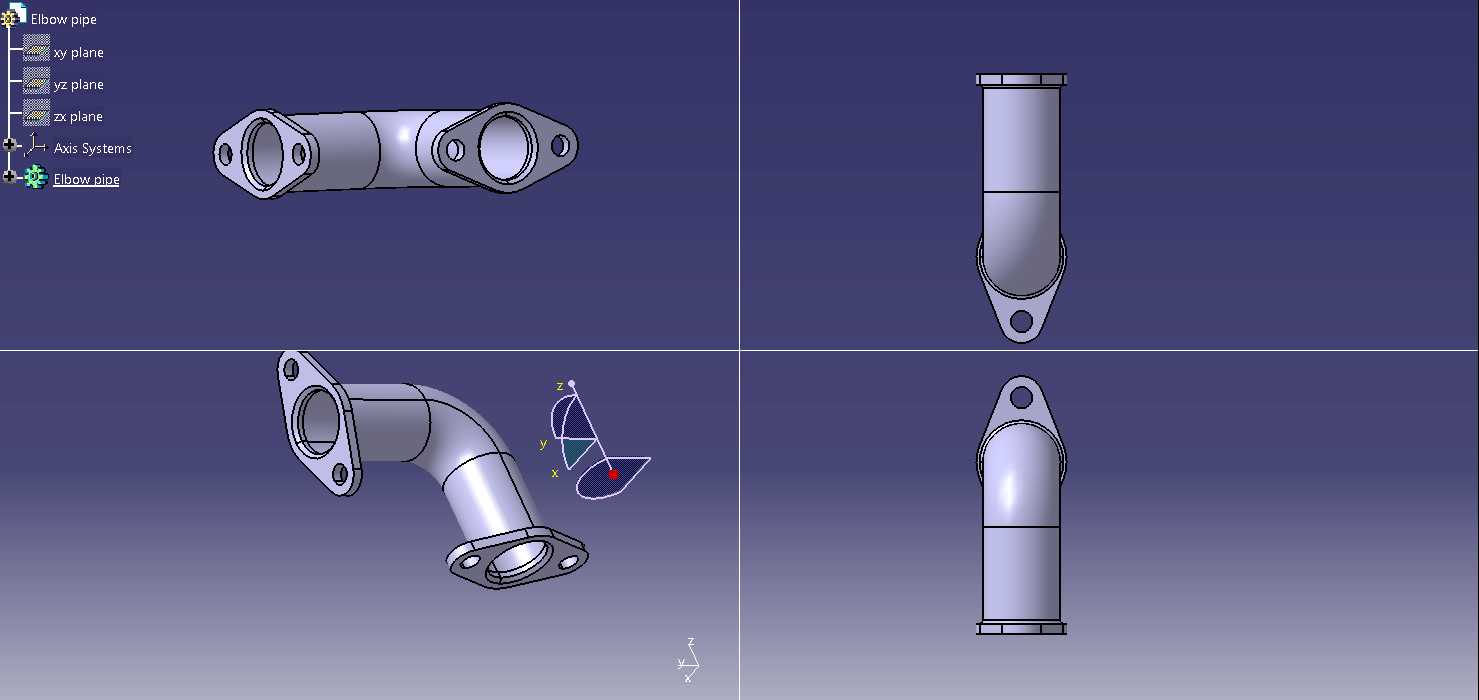

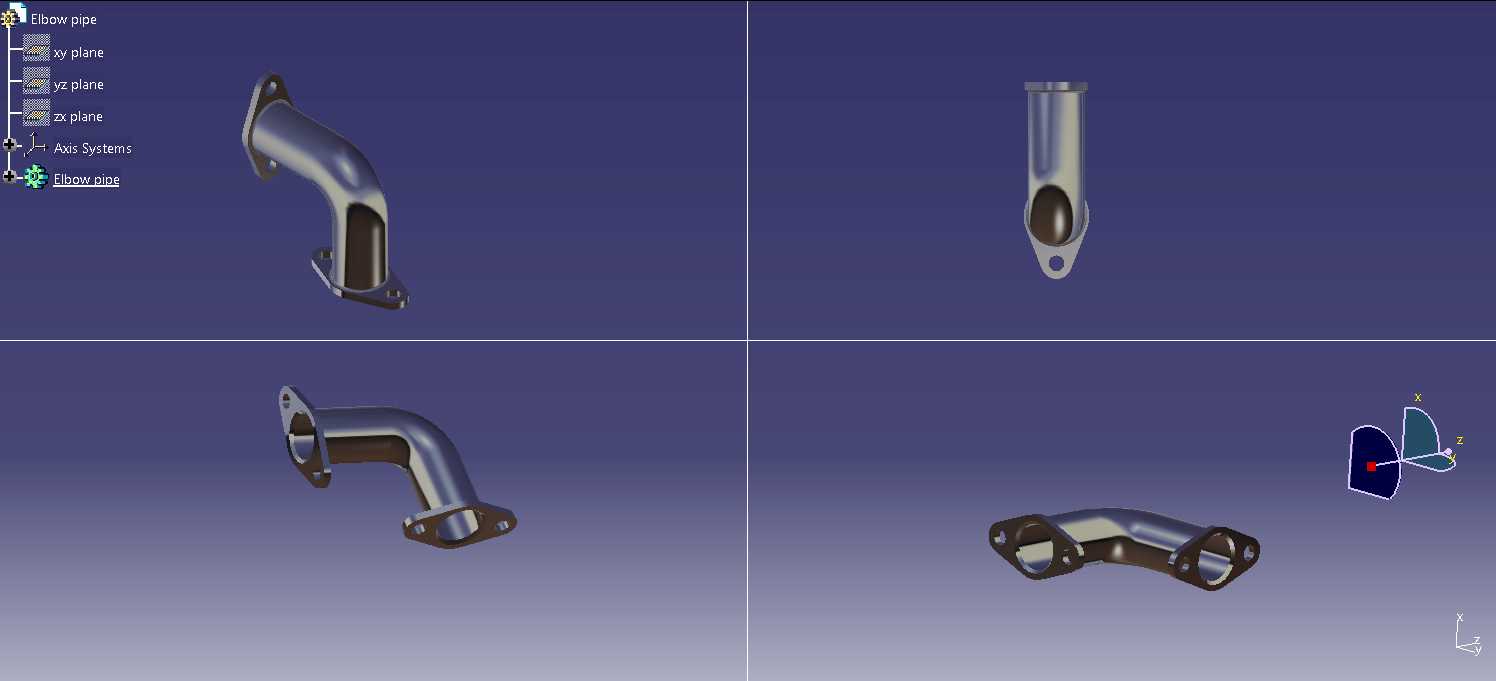

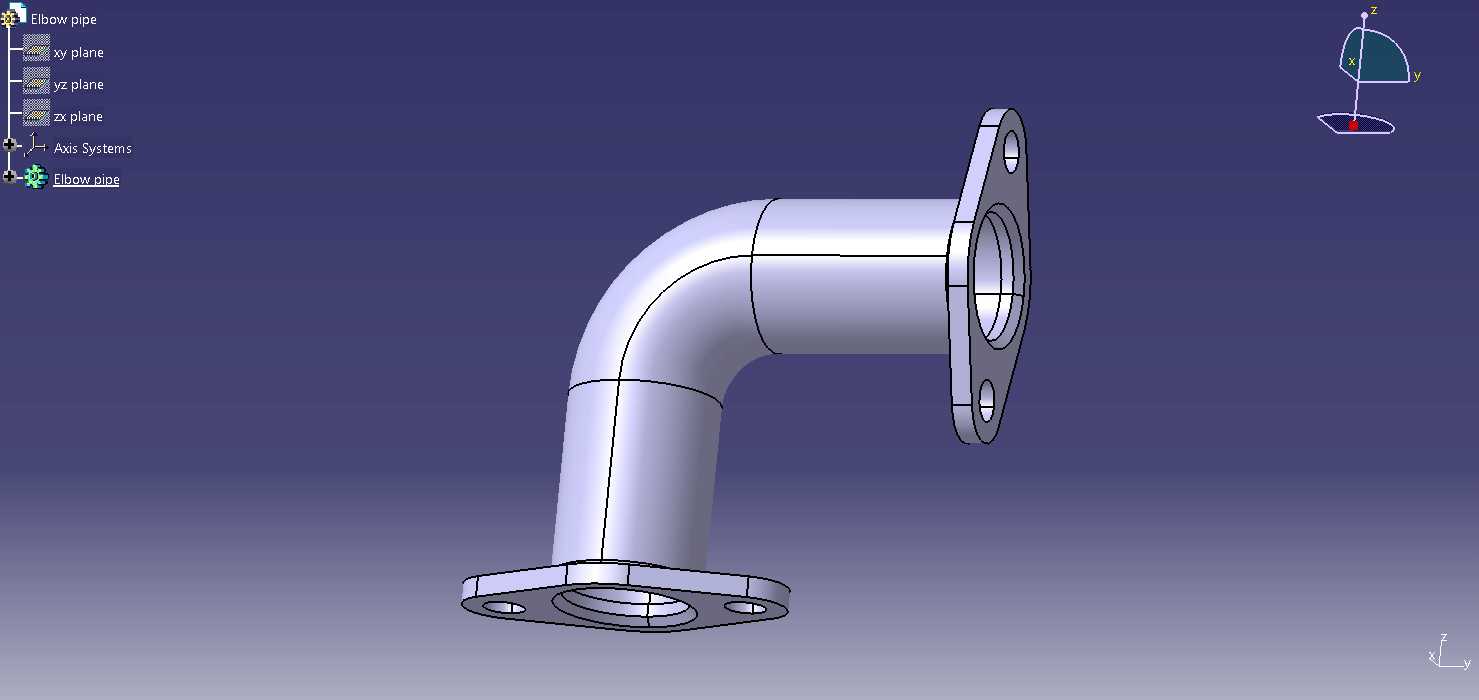

　　这类带双侧法兰安装结构的直角弯管，多应用在空间受限的流体输送管路布局场景中，常见于小型动力单元的油路排布、气动控制系统的管路转向、紧凑型冷却系统的水路连接位置，能够在有限的设备安装空间内完成90度管路走向切换，避免管路过度弯折产生的流阻激增问题。从结构设计角度看，两端的法兰安装座采用对称双螺栓孔布局，安装时可直接对接同规格的法兰端面，通过螺栓锁紧实现端面密封，无需额外焊接转接头，能有效减少管路装配的工序步骤，同时降低焊接变形带来的密封失效风险。弯管的过渡段采用大曲率圆弧过渡设计，内壁光滑无突变台阶，流体经过转向位置时不会产生明显的涡流区，能有效降低管路运行过程中的压力损失，也减少了流体携带杂质在转角位置沉积堵塞的概率。

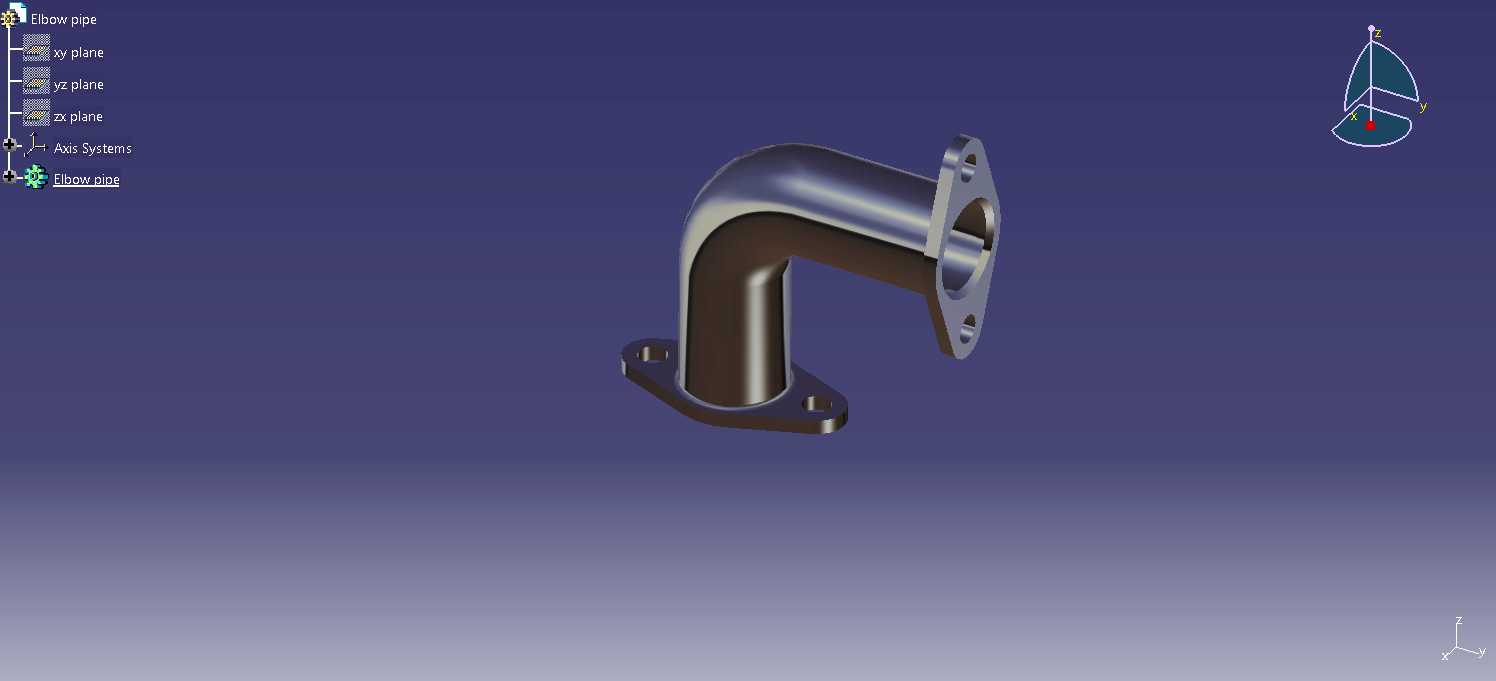

　　在安装边界的考量上，弯管主体的外径尺寸与法兰座的外伸长度经过匹配设计，安装后法兰端面与相邻设备壁面的预留间隙控制在合理范围，既保证螺栓锁紧操作有足够的扳手空间，也不会因为结构冗余占用过多的设备内部空间。设计过程中需要重点校核弯管过渡段的壁厚均匀性，尤其是圆弧外侧的壁厚减薄量，要满足对应工作压力下的强度要求，同时法兰端面的平面度公差需要控制在密封件允许的范围内，避免装配后出现端面渗漏。两端法兰的安装孔位采用同轴度公差约束，保证对接时螺栓能够顺利穿入，不会出现强制装配带来的管路内应力，长期运行下也不会因为应力集中出现连接位置开裂的问题。这类弯管的结构形式适配多种管路连接场景，既可以用于刚性管路的固定转向连接，也可以配合密封垫片用于有一定压力要求的流体管路中，在紧凑型设备的管路排布中能够有效压缩管路占用空间，提升设备内部布局的紧凑性。
