带防护结构的凸缘式法兰联轴器

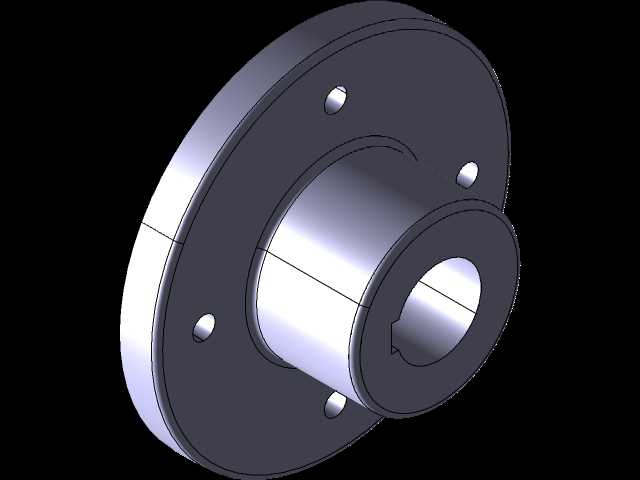

　　这类带防护结构的法兰联轴器，常应用在中小型输送设备、轻工包装生产线、普通机床辅机的传动链路中，用来连接两根同轴布置的传动轴，补偿安装过程中产生的微小径向、角向偏差，同时依靠法兰盘的防护凸缘结构，避免螺栓连接部位在高速运转时剐蹭周边管线、防护外罩，也能减少外露紧固件受车间粉尘、切削液飞溅带来的锈蚀风险。从结构设计逻辑来看，两个带毂的法兰盘分别通过键槽与两侧轴端配合，轴毂内孔预留了标准键槽安装位，孔壁公差按照过渡配合选取，保证轴与毂的周向固定不打滑，法兰盘结合面加工有定位止口，装配时止口嵌合能快速保证两轴的同轴度，降低现场安装的找正难度。连接采用沿法兰圆周均布的铰制孔螺栓，螺栓杆部与法兰盘的螺栓孔采用小间隙配合，既能传递额定扭矩，

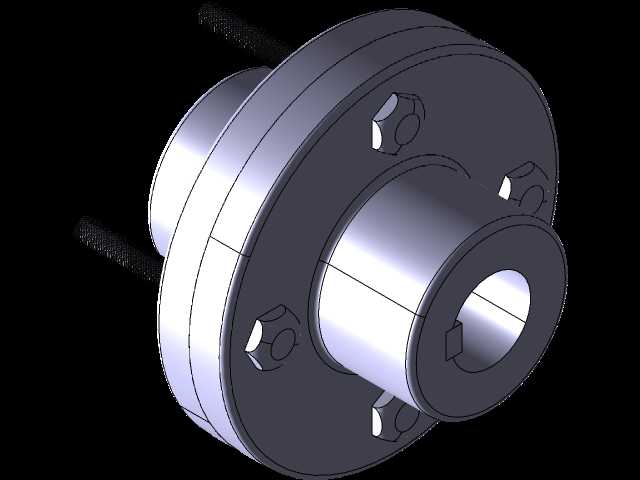

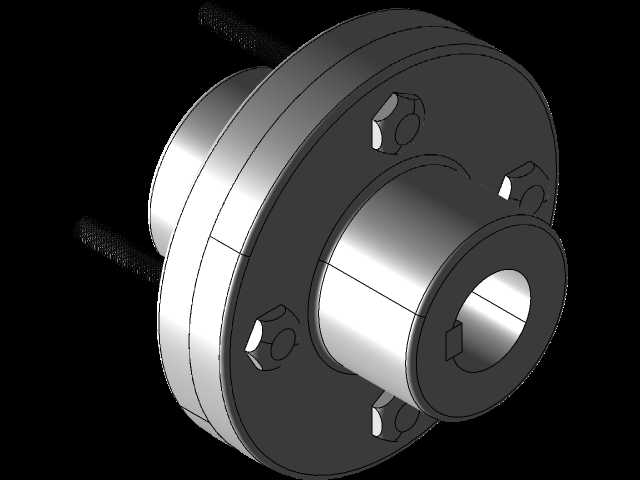

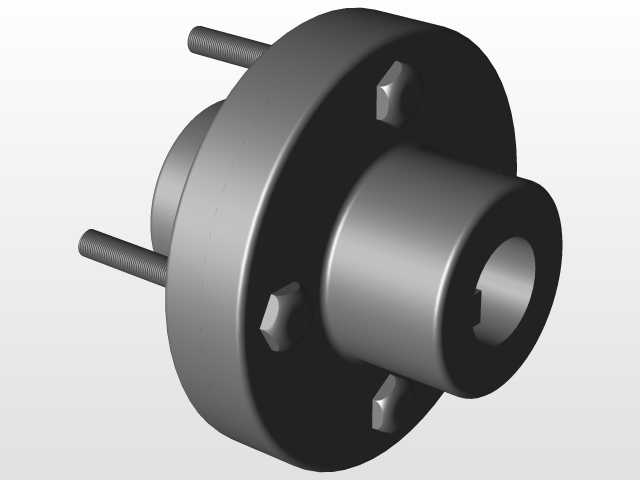

　　也能在设备过载时通过螺栓的微量变形吸收部分冲击载荷，避免轴端直接受冲击变形。外侧的防护凸缘与法兰盘为一体加工结构，凸缘高度刚好覆盖螺栓头部与螺母的外露部分，凸缘外径比螺栓分布圆大出一个螺栓公称直径的尺寸，既不会过多增加联轴器整体转动惯量，也能形成完整的防护边界，不需要额外加装联轴器防护罩就能满足普通车间的安全运转要求。安装边界方面，这类联轴器的轴向总长度控制在轴径的2.5倍以内，法兰盘外径根据传递扭矩等级匹配，安装时需要保证两轴的轴向窜动量不超过2mm，径向偏移量控制在0.1mm以内，角向偏差不超过0.5度，就能保证长期稳定运转。日常运维中，只需要定期检查螺栓的预紧力，不需要频繁拆解维护，相比无防护的普通法兰联轴器，

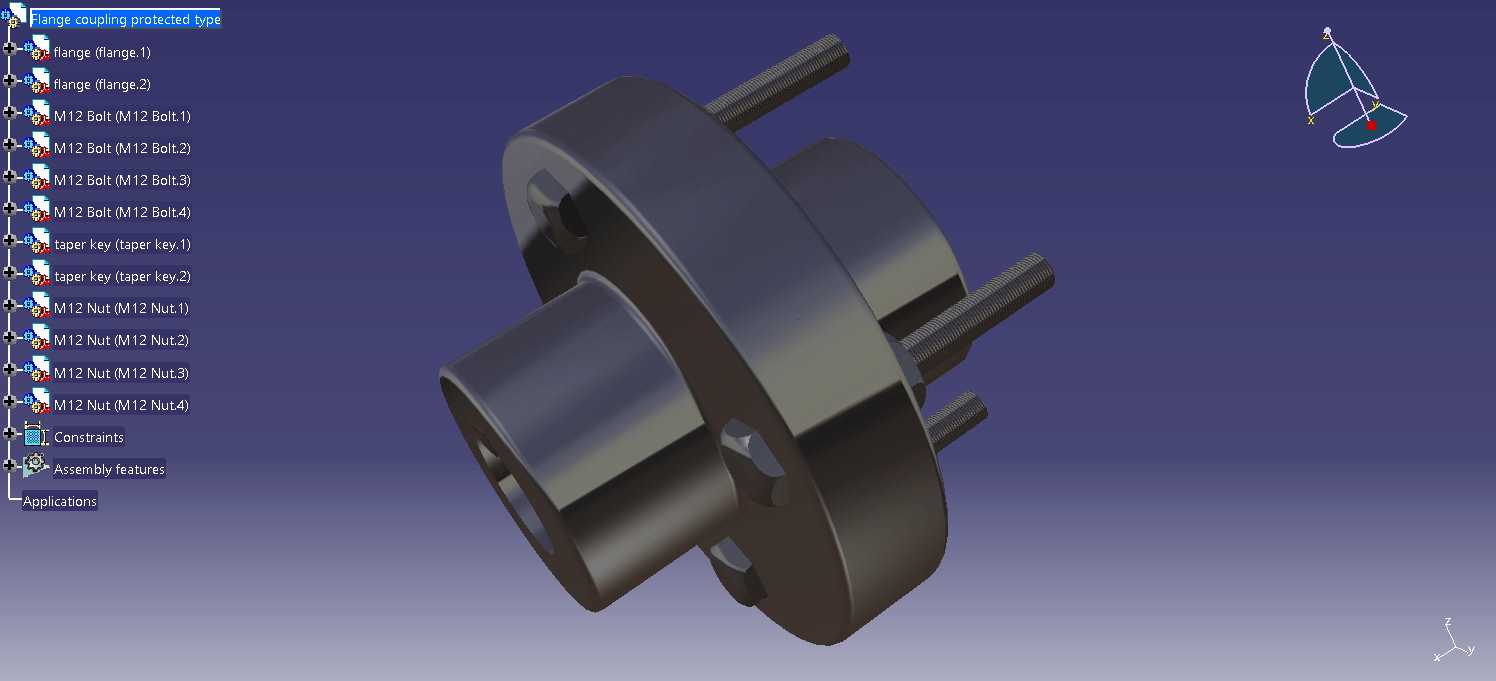

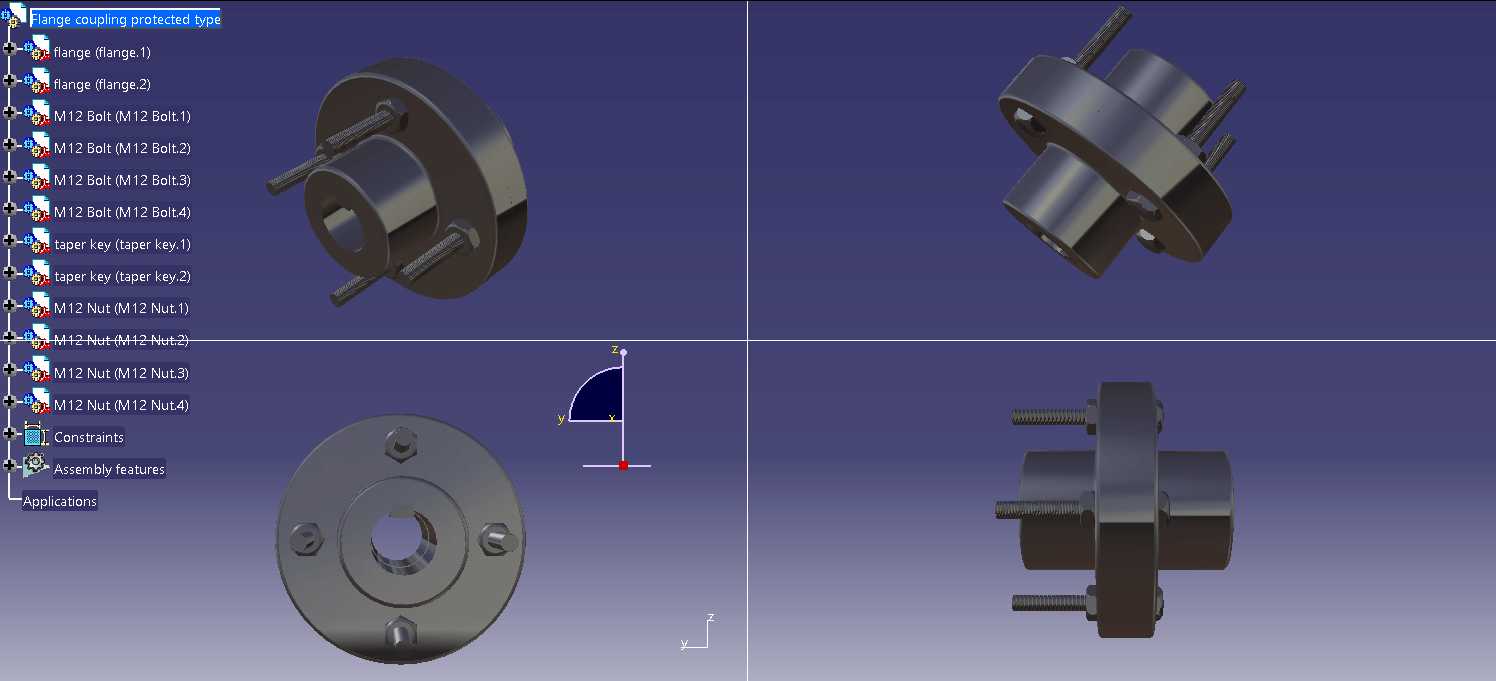

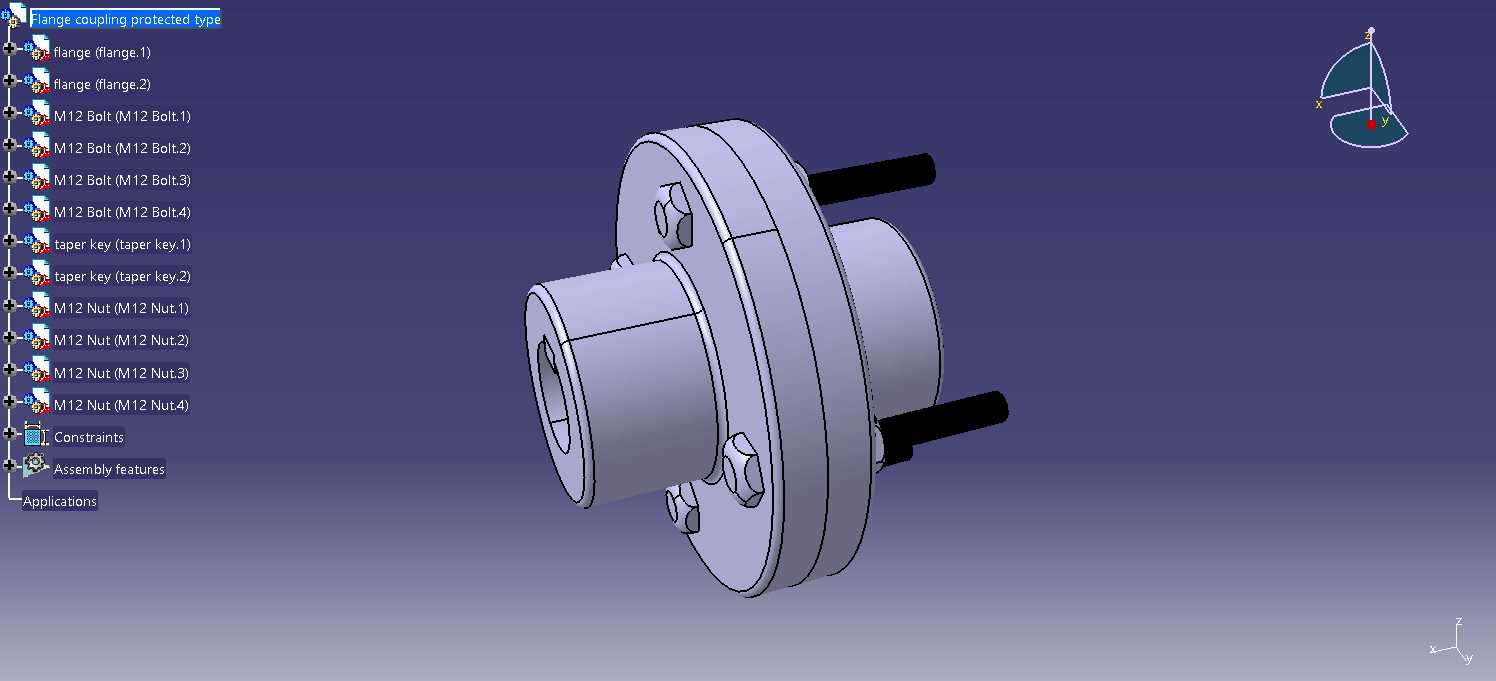

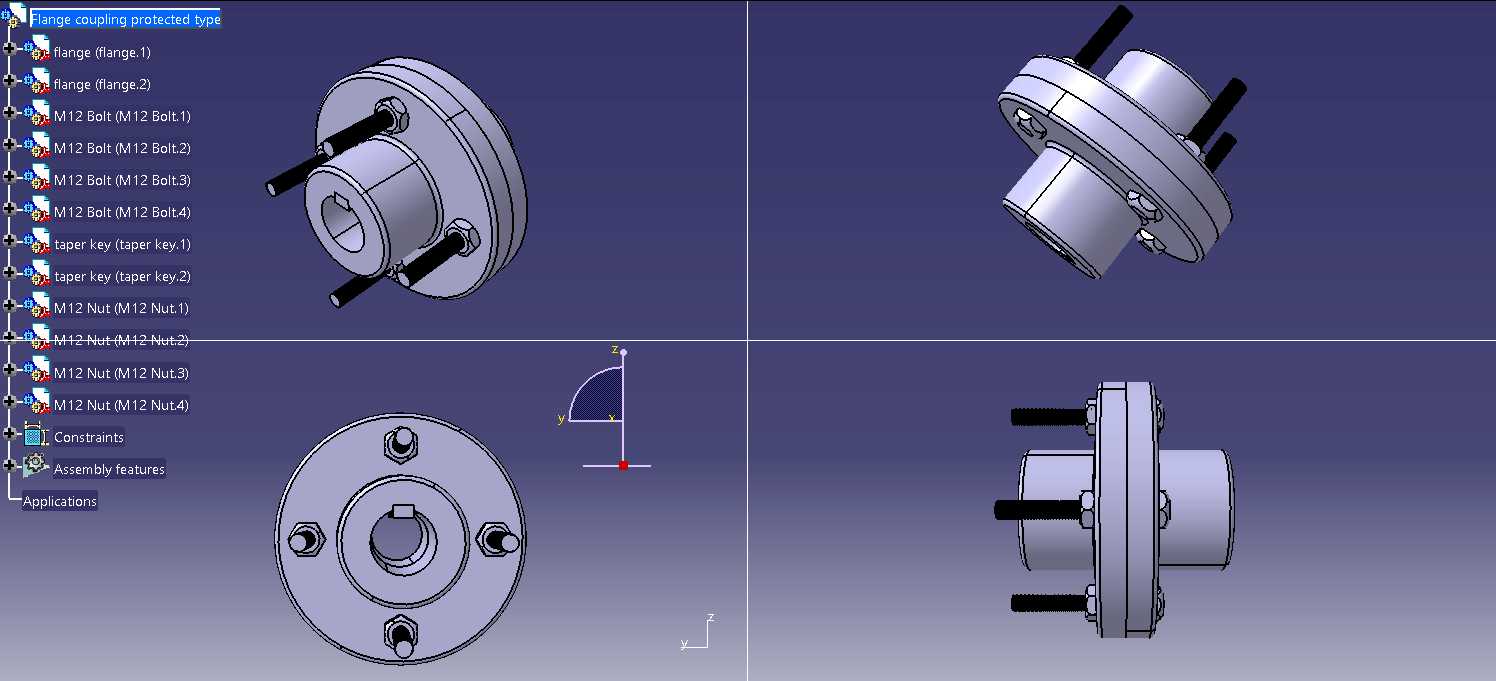

　　在开放式传动工位的适配性更强，也能减少车间杂物卡入连接螺栓间隙的故障概率。建模过程中，所有配合面的公差、螺栓孔的位置度都按照通用机械传动件的标准选取，法兰盘根部做了圆角过渡，减少应力集中，轴毂端部加工有倒角，方便现场装配时轴端顺利导入，整体结构没有冗余设计，完全匹配常规中小扭矩传动场景的使用需求。
