内燃机连杆盖精密结构三维设计

　　作为内燃机曲柄连杆机构的核心承压连接件，连杆盖的设计直接决定了动力传递过程中的连接可靠性与运转稳定性，在内燃机往复运动工况下，该部件需要持续承受活塞做功传递的交变冲击载荷，同时要保证连杆大头与曲轴曲柄销的配合精度，避免出现轴瓦偏磨、连接松旷等故障。从实际应用场景来看，这类部件广泛配套于车用内燃机、工程机械动力单元、小型通用汽油机等往复式动力设备，是发动机大修、零部件国产化替代、逆向设计开发过程中常见的结构件。

　　设计过程中首先要匹配连杆大头的剖分面定位结构，本次设计的连杆盖采用平切口剖分形式，两侧对称布置螺栓过孔，安装时通过高强度连杆螺栓与连杆本体实现刚性连接，安装边界需要严格匹配连杆大头的孔径公差，保证合装后轴瓦安装孔的圆度、圆柱度符合设计要求，避免螺栓预紧后出现孔型变形影响曲轴运转。部件的弧形主体结构完全贴合连杆大头的外圆轮廓，在保证足够结构强度的前提下，对非受力区域做了合理的壁厚优化，既降低了部件自身的往复运动惯量，也避免了不必要的材料浪费。

　　结构设计阶段重点考量了交变载荷下的应力分布，螺栓凸台位置做了圆弧过渡处理，避免应力集中导致的部件疲劳断裂，螺栓过孔的位置度公差严格控制，保证装配时螺栓不会受到附加剪切力。部件与连杆本体的结合面加工精度要求较高，合装后需要保证剖分面完全贴合，无明显间隙，避免运转过程中出现错位。从安装适配性来看，该结构的外形尺寸完全匹配对应排量内燃机的连杆组件安装空间，不会与曲轴平衡块、缸体内部结构出现运动干涉，两侧的定位结构能够保证装配时快速对位，降低装配过程中的调整难度。

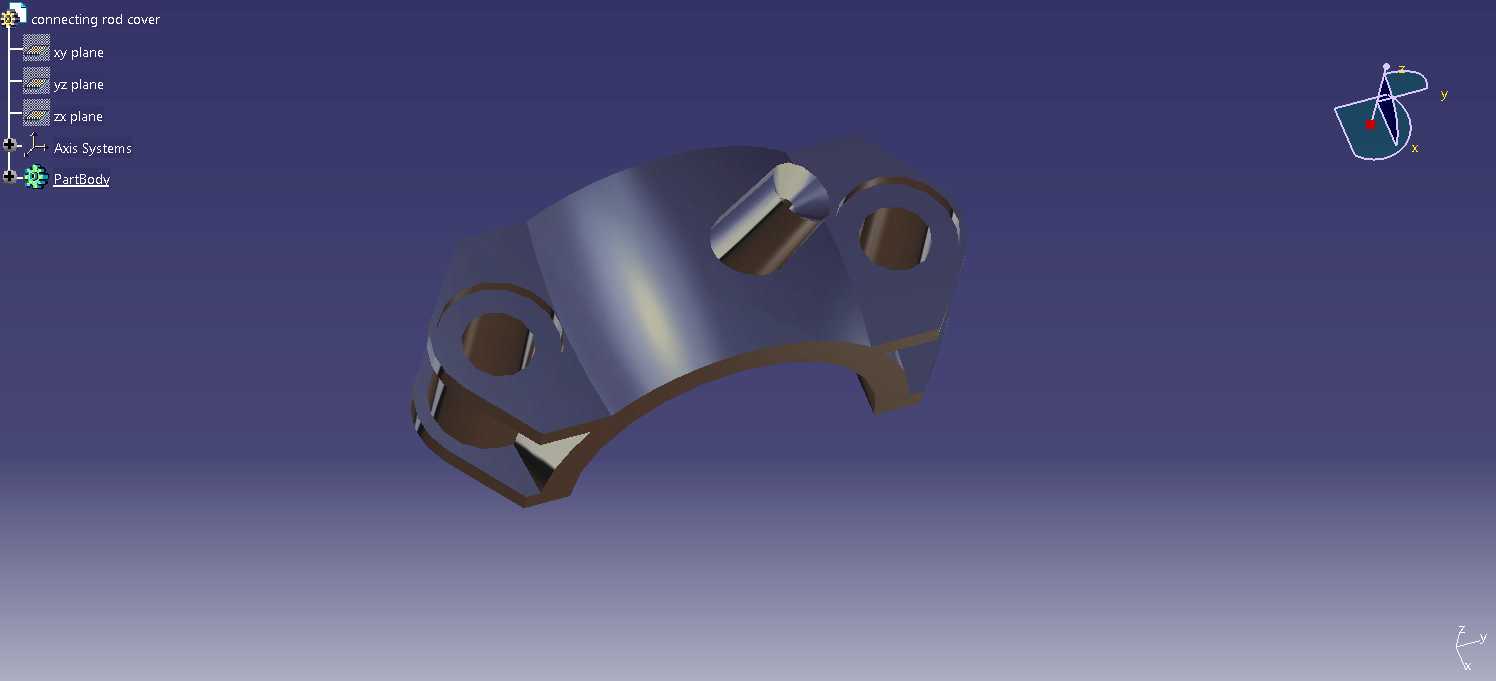

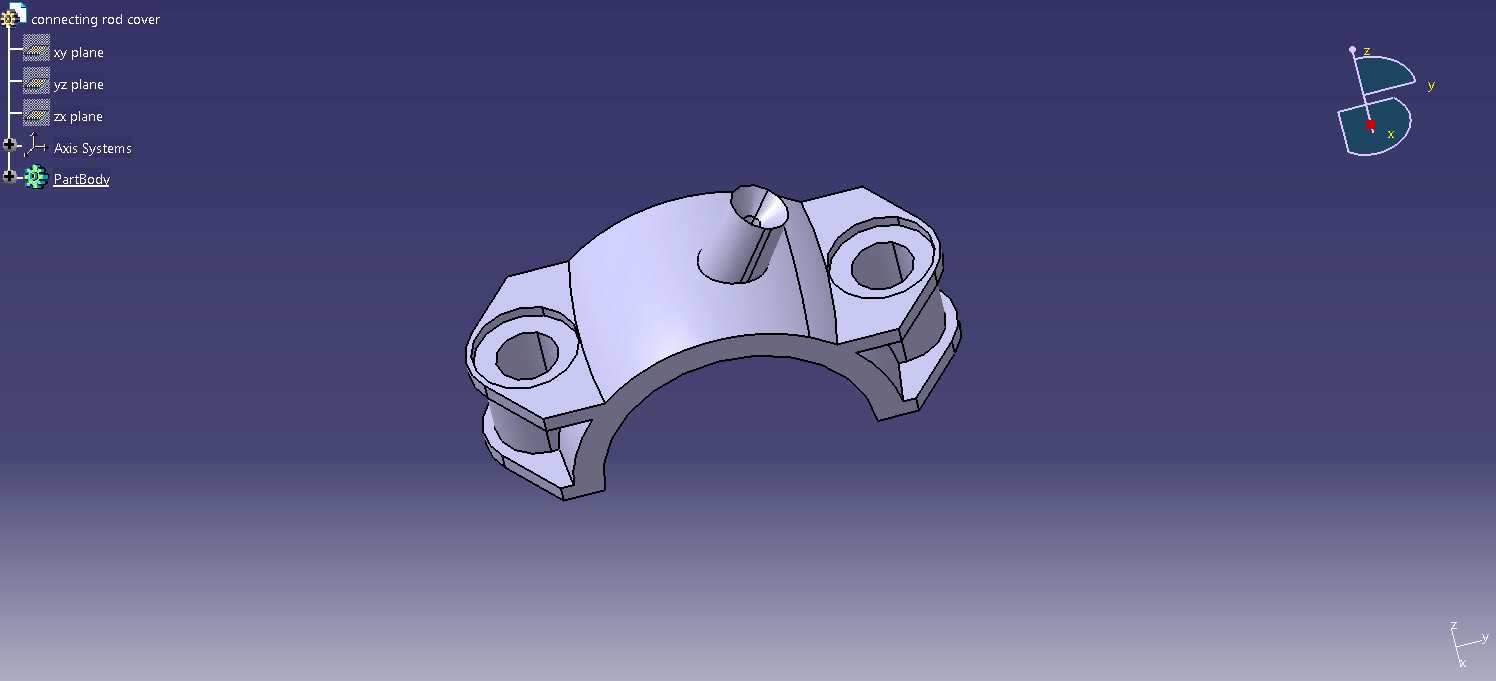

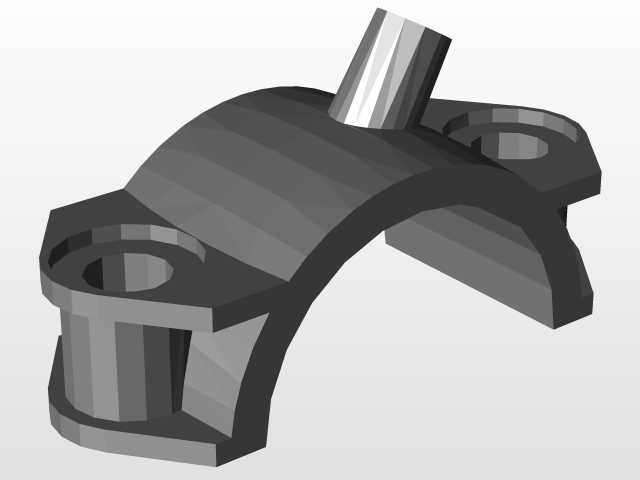

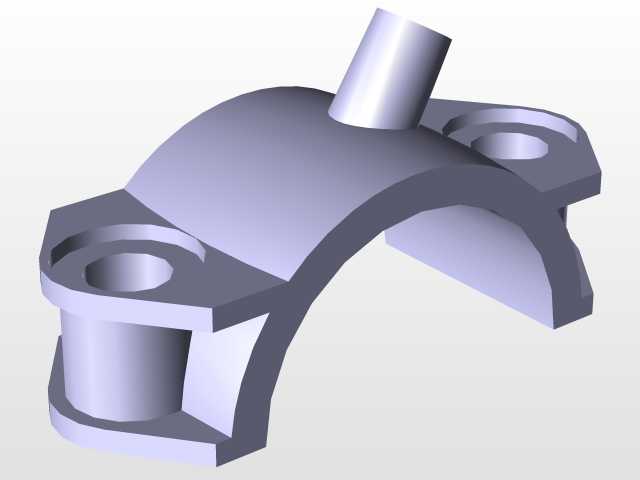

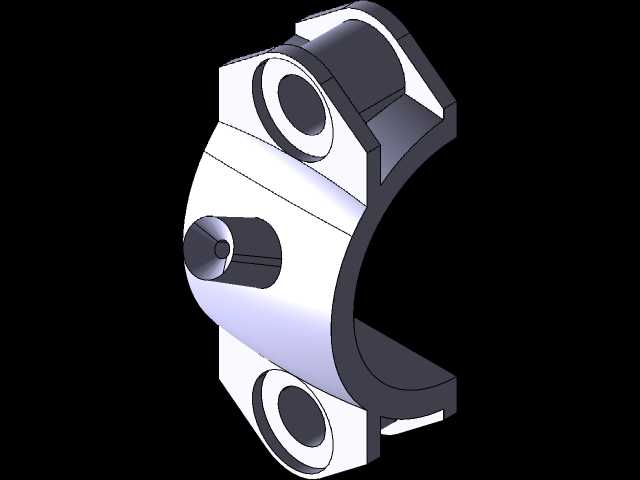

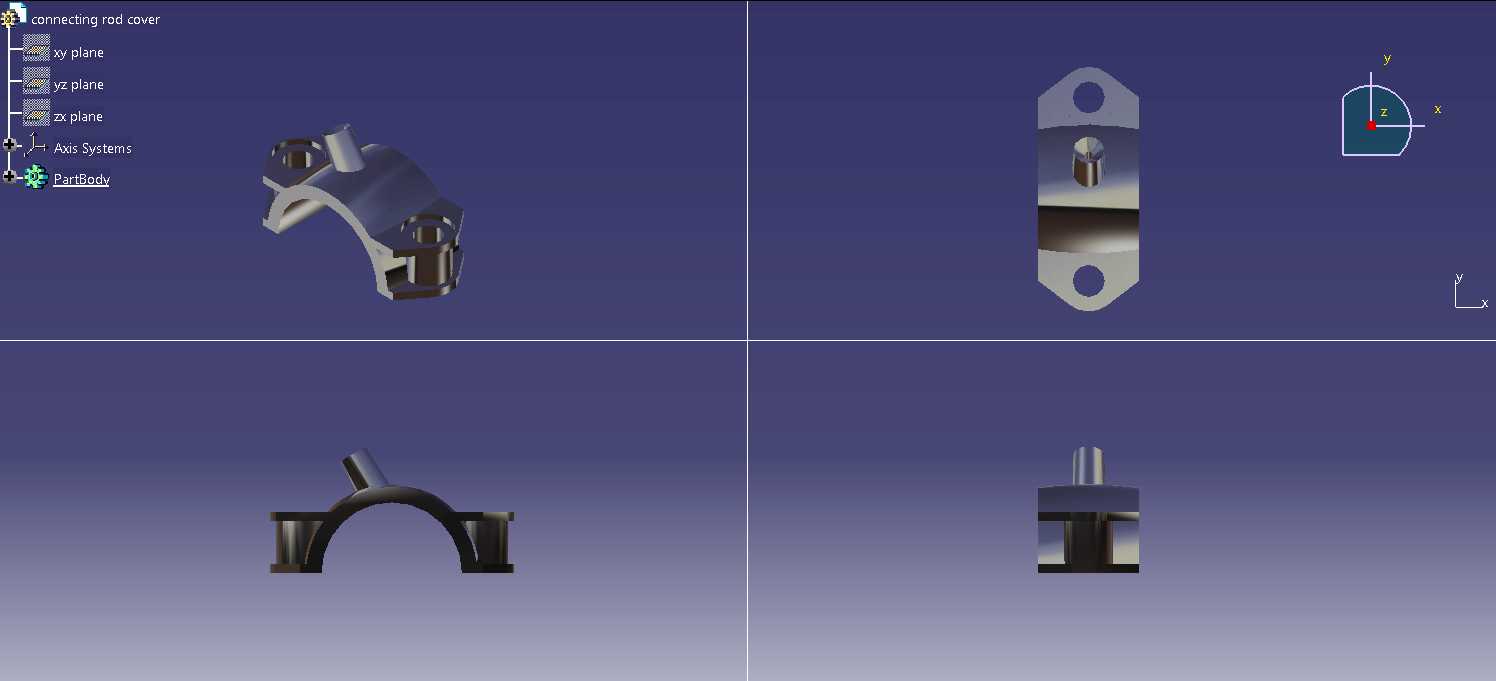

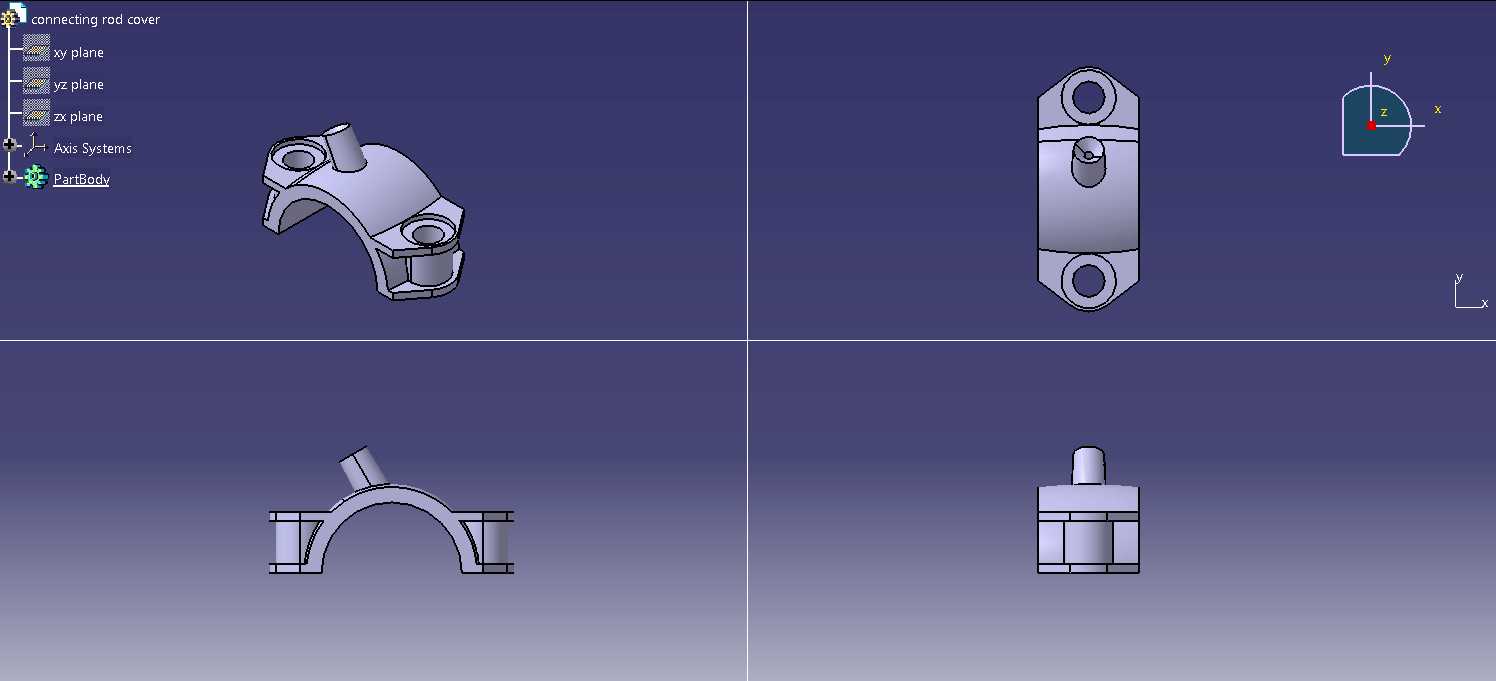

　　在实际工程应用中，这类连杆盖的材质通常选用与连杆本体一致的高强度中碳钢或合金结构钢，毛坯采用模锻成型保证内部金属流线连续，后续通过机加工保证各配合面的尺寸精度，三维建模过程中完整还原了部件的所有结构特征，包括螺栓孔的倒角、结合面的粗糙度要求区域、轴瓦定位槽的配合结构，能够直接用于后续的工程分析、加工工艺编制以及3D打印样件验证，帮助设计人员快速完成连杆组件的配套设计，缩短动力部件的开发周期。
