车辆前轮盘式制动总成结构设计

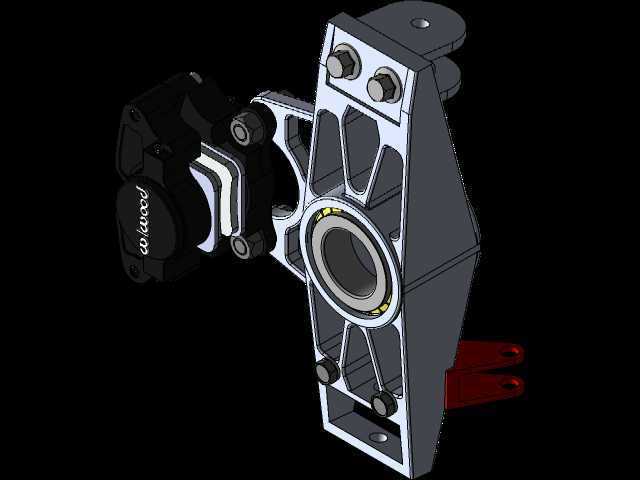

　　这套轮边制动结构主要面向轻型非道路车辆、小型改装乘用车辆的前轮制动场景，适配独立悬架的轮边布置空间，区别于传统鼓式制动的封闭结构，采用外露式盘式制动布局，能够在连续制动工况下更快散出摩擦产生的热量，避免热衰退导致的制动力衰减，尤其适配山地路段、频繁启停的作业场景使用。从实际装车逻辑来看，该总成直接集成在转向节主体结构上，不需要额外设计转接支架来固定制动卡钳，转向节本体延伸出卡钳安装凸台，两个螺栓孔位直接对位卡钳的安装耳，装配时仅需完成螺栓扭矩打紧即可保证卡钳与制动盘的端面平行度，减少了装配环节的调整工序，也避免了长期使用后转接支架变形带来的制动偏磨问题。转向节中心的轴承安装位采用阶梯孔设计，内置双列角接触轴承，

　　能够同时承受轮端传递的径向载荷与转向时的轴向冲击，轴承孔外侧设计有密封圈安装槽，可阻挡泥水、沙尘进入轴承滚道，延长轮端轴承的维护周期。卡钳部分采用浮动式单活塞结构，相比对置活塞卡钳结构更紧凑，占用轮辋内部的径向空间更小，能够适配更小尺寸的轮辋安装，卡钳内侧的摩擦片背板设计有防震弹片，制动过程中可以吸收摩擦片与卡钳壳体之间的碰撞异响，提升制动过程的平顺性。制动盘采用通风式结构吗？不，从结构布局来看该款适配的是实心制动盘，匹配小吨位车辆的制动力需求，制动盘通过轮毂螺栓与轮毂总成刚性连接，随车轮同步转动，卡钳夹紧制动盘时产生的摩擦力矩直接传递到轮端，实现车辆减速。设计过程中优先考虑了安装边界的兼容性：

　　转向节上方的两个安装耳用于连接悬架上控制臂，下方的叉型安装位用于连接下控制臂，后侧的凸台用于连接转向拉杆，所有安装点的位置都避开了制动卡钳的运动行程，转向打满角度时轮胎、轮辋不会与卡钳、转向节本体发生运动干涉。结构的加强筋设计完全遵循载荷传递路径，从中心轴承孔位置向各个安装凸台辐射分布筋条，在保证整体结构刚度的前提下尽可能去除非承载区域的材料，降低轮边的簧下质量，提升悬架的响应速度。卡钳的进油口位置朝向车身内侧布置，避免行驶过程中路面飞溅的碎石撞击制动油管，油管走线可以沿着转向节内侧的筋条布置固定，减少转向过程中油管的弯折疲劳。实际使用中，该结构的制动间隙可以通过卡钳的浮动结构自动补偿，摩擦片磨损到极限位置时，

　　不需要拆解整个轮端结构，仅需拆下卡钳安装螺栓即可更换摩擦片，售后维护的操作门槛更低。轮端的轮毂螺栓采用均匀分布的四孔布局，适配常见的小型车轮毂孔距参数，轴承预紧力可以通过轴头螺母的拧紧扭矩精准调整，调整完成后通过开口销锁止，避免车辆行驶过程中螺母松动。整个制动总成的所有外露金属部件都做了防腐处理，卡钳壳体采用阳极氧化工艺，转向节采用铸铝材质配合表面喷塑，能够适应雨天、泥泞路段的使用环境，减少锈蚀导致的卡滞问题。在制动力匹配上，该结构的卡钳活塞直径、制动盘有效摩擦半径经过核算，能够满足1吨以内整备质量车辆的前轮制动力需求，制动时的制动力分配可以通过整车制动总泵的油压参数匹配调整，避免前轮抱死导致的转向失控问题。
