立式斯特林动力装置结构设计方案

　　这套立式外燃式热功转换装置，核心依托斯特林循环实现热能到机械能的输出，在分布式低品位热能利用场景中有着不可替代的适配性，比如工业余热回收场景下的小型发电配套、偏远地区太阳能光热驱动的动力供给、教学实验场景下的热功原理演示，都能见到这类结构的实际应用。不同于内燃机依赖燃料在缸内爆燃做功的逻辑，这套装置通过外部热源对热腔持续加热，配合冷腔的持续散热，依靠工质在封闭腔体内的周期性热胀冷缩推动活塞往复运动，整个做功过程没有气门启闭的爆震冲击，运行振动和噪音水平远低于同功率等级的内燃动力装置，对安装基座的抗振要求更低。

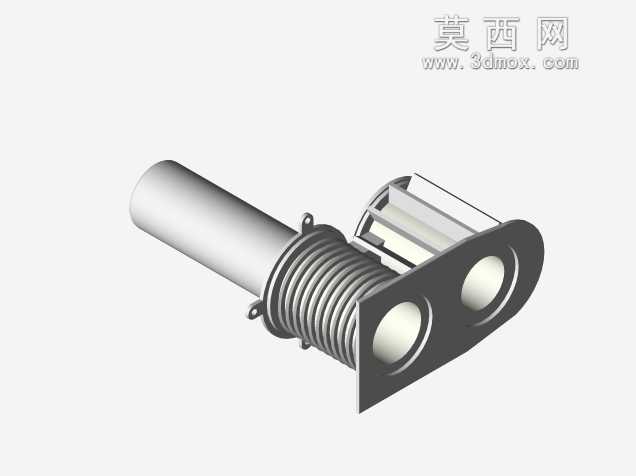

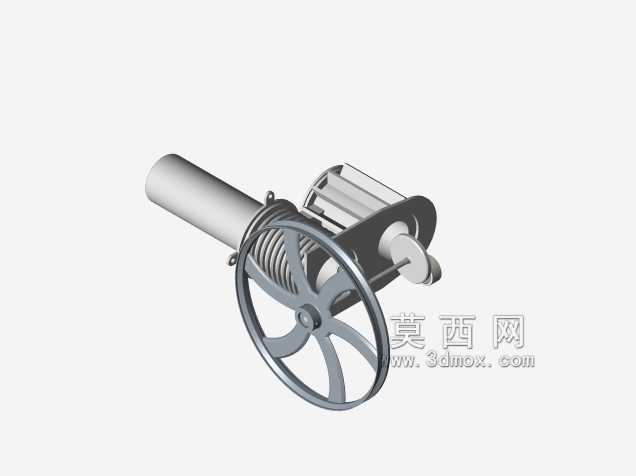

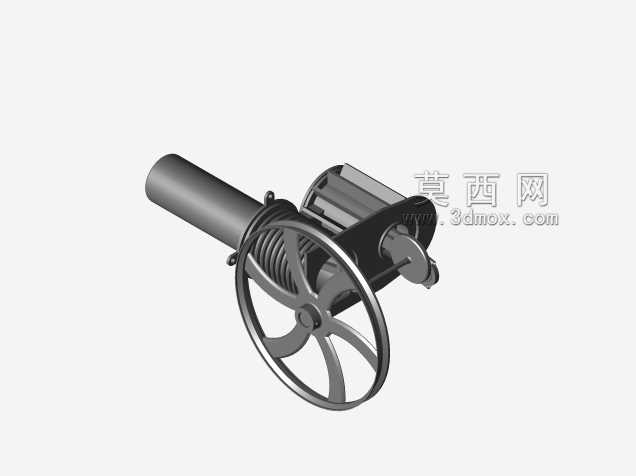

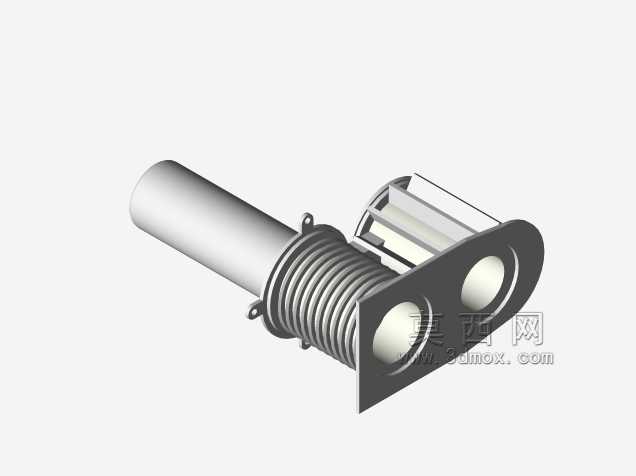

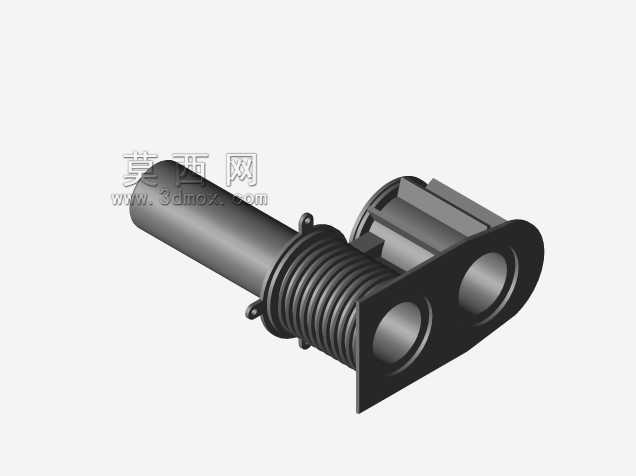

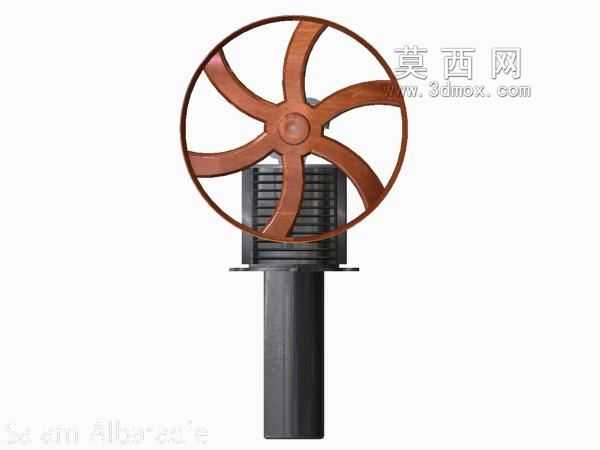

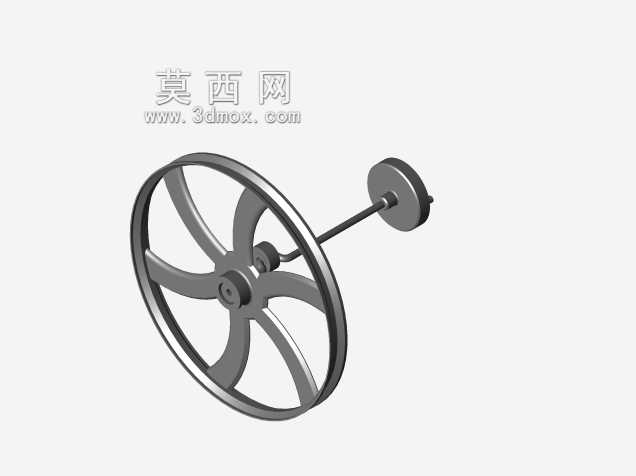

　　从结构设计逻辑来看，整套装置采用立式同轴布局，动力活塞与置换活塞沿垂直方向排布，最大程度压缩了横向安装占用空间，热端换热鳍片沿缸体周向均匀排布，鳍片间距经过热流场仿真优化，既保证外部热源的热量能快速传导至缸内工质，又避免鳍片过密导致的积灰、热阻上升问题。冷端缸体采用导热系数更高的材质，外壁同样设置散热鳍片，配合自然对流即可维持冷热端足够的工作温差，无需额外配置强制冷却风扇，减少了附属动力消耗。曲柄连杆机构布置在缸体侧上方，通过摆臂结构连接两个活塞的运动端，传动路径短，运动副的摩擦损耗被控制在较低水平，输出轴端预留了标准连接接口，可直接对接小型发电机、水泵负载或者传动演示机构，无需额外设计转接结构。

　　安装边界层面，整套装置的底部支撑柱为圆柱形结构，安装基面仅需预留对应直径的安装孔位即可完成固定，垂直方向的重心落在支撑柱轴线上，运行时的偏心力矩极小，基座仅需承受装置自身静载荷与微小的往复振动载荷，无需额外做加强筋加固。热端工作时表面温度较高，安装时需在热端周边预留足够的散热空间，避免周边不耐热元器件直接贴近热端鳍片，冷端则需保证周边空气流通顺畅，不要被密闭结构包裹，防止冷端散热不足导致冷热端温差下降，影响整体输出效率。

　　实际功能实现上，这套结构只要冷热端维持足够温差即可持续输出旋转动力，对热源类型没有严格限制，不管是生物质燃烧供热、工业废热传导、太阳能聚光供热都能驱动装置运转，工质密封在封闭腔体内，运行过程中无需额外补充工质，日常维护仅需定期给传动副加注润滑脂即可，维护成本极低。设计过程中特意将置换活塞的行程与动力活塞的行程做了相位差匹配，通过曲柄的角度偏移保证工质在冷热腔之间的流动时序符合斯特林循环的相位要求，避免了工质流动紊乱导致的做功效率下降，缸体密封部位采用耐高温的密封件，长期在热端高温工况下也能维持可靠的密封性能，减少工质泄漏导致的性能衰减。不同于卧式布局的同类型装置，立式结构的活塞运动方向与重力方向平行，活塞环与缸壁的偏磨风险更低，长期运行的寿命更长，尤其适合长期无人值守的低功率动力供给场景，不需要频繁拆解维护更换易损件。
