多层建筑卫浴MEP管线综合排布设计

　　这套机电管线排布方案主要面向多层民用建筑的卫浴区域机电系统整合设计，覆盖上下两层对称布局的卫浴空间，核心解决狭小管井区域多专业管线交叉碰撞、安装空间不足、后期运维检修困难的常见工程痛点。从实际应用场景来看，这类排布常见于公寓楼、酒店客房层、医院病房楼的标准化卫浴单元，这类区域往往管井空间紧凑，给排水、热水、通风、电气管线需要在有限的竖向管井和水平吊顶空间内完成敷设，同时要满足各卫生器具的接口定位精度要求，避免后期施工阶段出现大面积拆改。

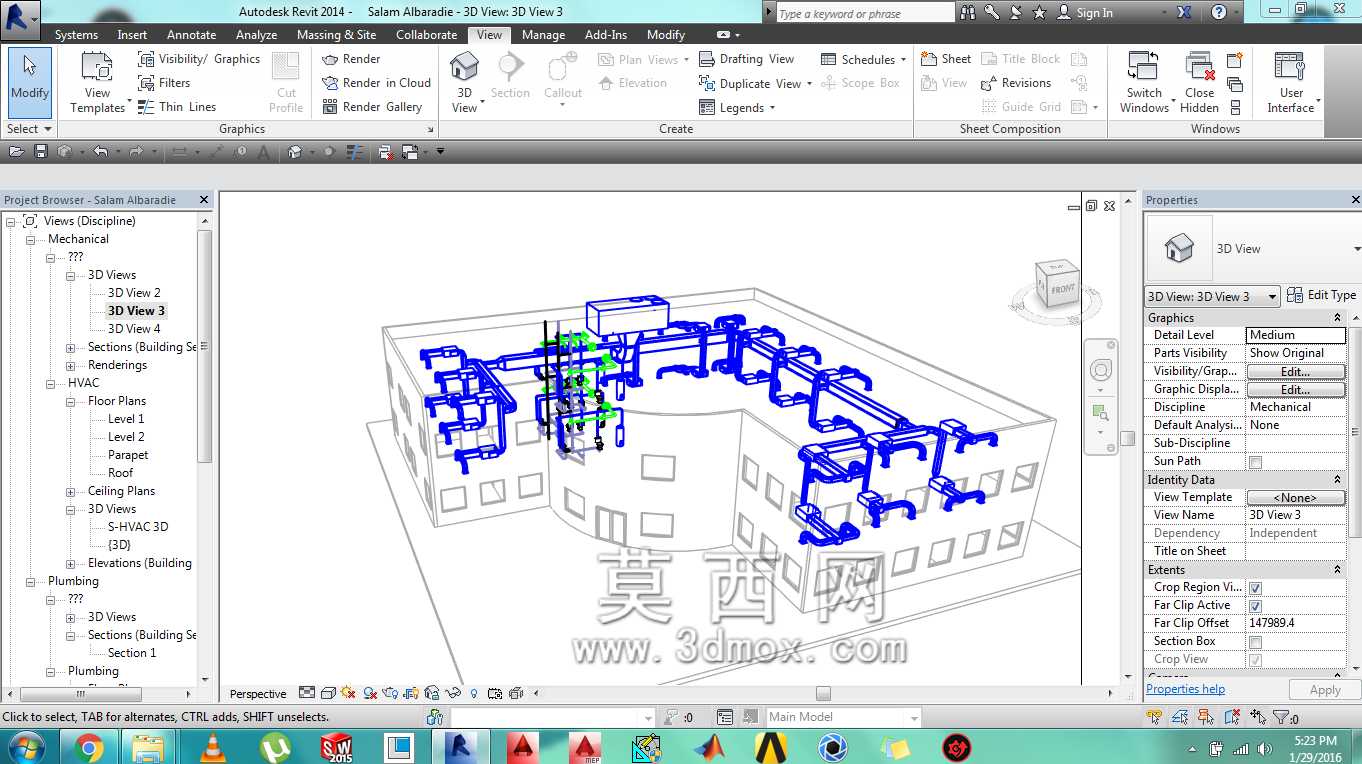

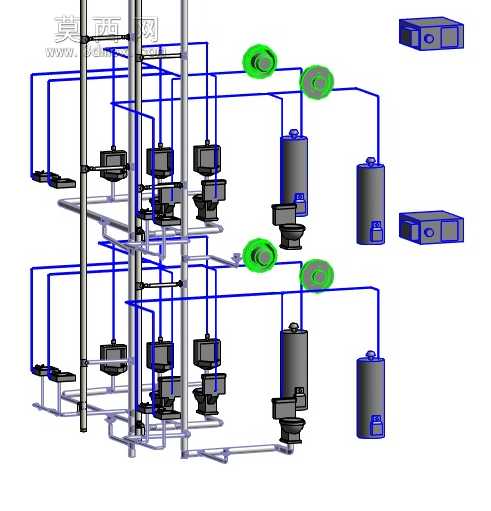

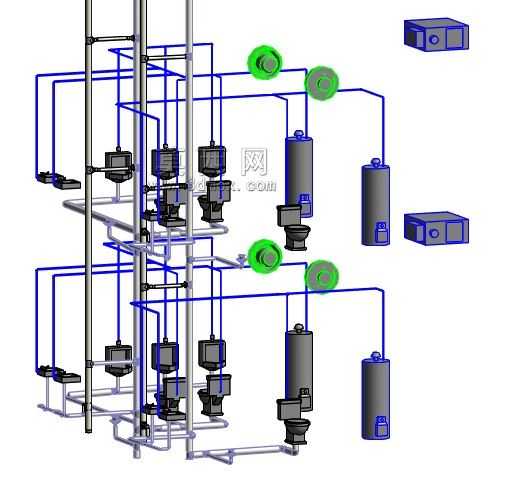

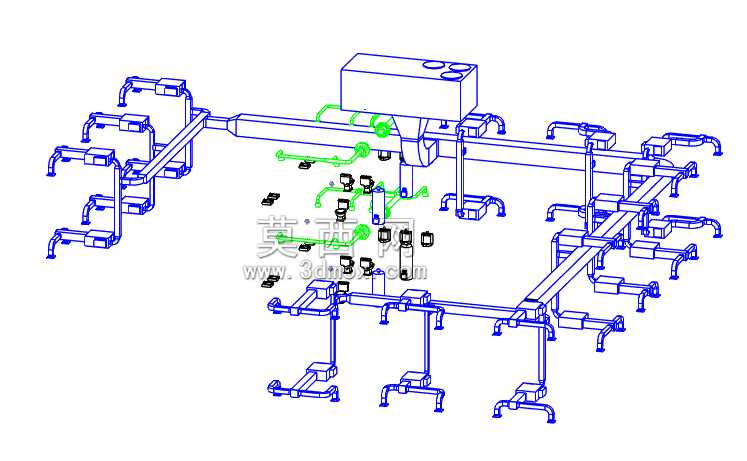

　　从设备实际用途来看，模型中包含的竖向主立管承担整层的给水供水、污水排放、通气功能，水平支管分别接驳各卫生器具的给水点与排水口，末端的圆形构件为通风系统的排风风口，承担卫浴空间的废气排出功能，侧边的箱体设备为管线配套的控制与计量单元，可实现分户供水控制、冷热水计量、通风系统风压调节等功能。所有管线的走向均避开了卫生器具的安装占位，同时预留了足够的检修操作空间，比如排水支管的坡度设置完全符合排水规范要求，避免出现存水弯水封破坏、排水不畅的问题；给水支管的排布预留了角阀安装的操作距离，不需要额外拆分管线即可完成阀门更换作业。

　　产品功能特性上，这套排布采用了上下层对称的布局逻辑，竖向立管全程无偏置，大幅减少了管线的弯头数量，既降低了流体输送的阻力损失，也减少了管材的用量与施工安装的工作量。水平支管采用分层排布的方式，重力流排水管线布置在最下层，压力流给水管线布置在中层，通风管线布置在最上层，完全遵循机电管线排布“有压让无压、小管让大管、弱电让强电”的基本原则，从设计阶段就规避了90%以上的管线碰撞问题。所有卫生器具的接驳口定位完全匹配通用卫浴产品的安装尺寸，不管是坐便器、洗手盆还是淋浴设备，都可以直接对接管线接口，不需要现场额外改管。

　　设计思路上，建模阶段优先确定了竖向管井的定位边界，以管井中心线为基准向两侧排布支管，先完成重力流排水管线的定位，确保排水坡度与坡向符合要求，再依次排布冷热水给水管线、通风管线，最后调整各管线的支吊架安装位置，确保支吊架可以共用生根点，减少结构楼板的开洞数量。针对管线交叉的节点，采用了局部上翻或下翻的处理方式，所有翻弯处都设置了检修口，避免出现气塞或者沉积堵塞的问题。末端风口的定位避开了淋浴区的直接喷淋范围，同时保证排风气流可以覆盖整个卫浴空间，避免出现通风死角。

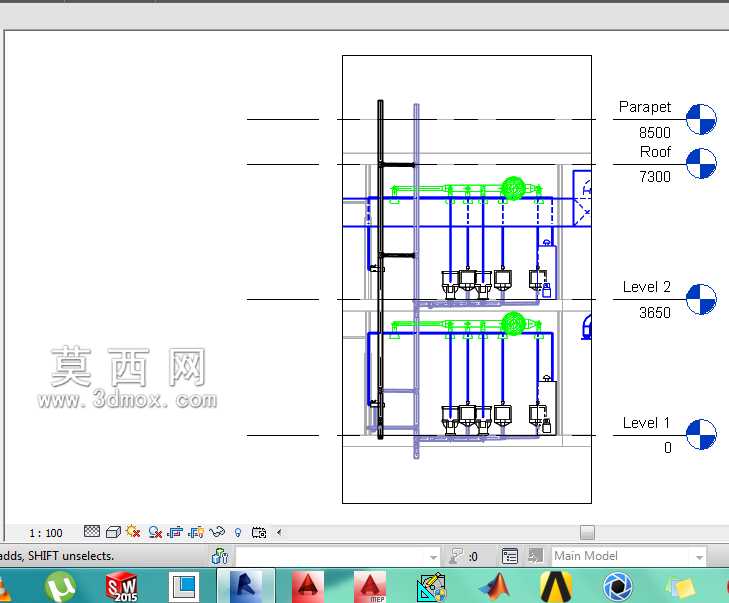

　　外形尺寸与安装边界方面，整套管线系统的竖向总高度匹配两层建筑的层高需求，水平方向的排布范围完全控制在卫浴单元的吊顶空间内，最外侧管线与墙面的距离预留了50mm的安装操作间隙，管线最低点与吊顶完成面的距离预留了30mm的余量，避免吊顶施工时挤压管线。所有穿楼板的立管位置都预留了套管安装空间，套管与管线之间的间隙满足防火封堵的施工要求，水平支管的固定支架间距完全符合管线安装规范，避免管线运行过程中出现挠度变形、接口渗漏的问题。管井内的立管排布预留了足够的检修通道，维修人员可以直接到达每一层的管线接驳节点，不需要破坏周边的装饰结构即可完成故障排查与部件更换。
