带齿端螺旋弹簧缓冲传动组件结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:366531
  • 带齿端螺旋弹簧缓冲传动组件结构
  • 带齿端螺旋弹簧缓冲传动组件结构
  • 带齿端螺旋弹簧缓冲传动组件结构
  • 带齿端螺旋弹簧缓冲传动组件结构
  • 带齿端螺旋弹簧缓冲传动组件结构
  • 带齿端螺旋弹簧缓冲传动组件结构
  • 带齿端螺旋弹簧缓冲传动组件结构

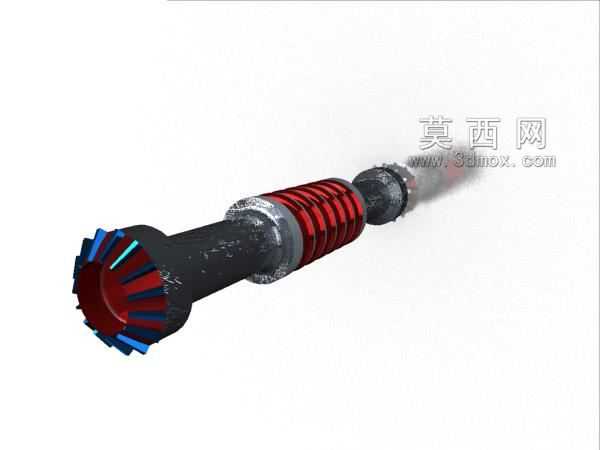

  该弹性传动缓冲组件常见于需要柔性扭矩传递、轴向缓冲的动力传输链路中,在中小功率的动力输出端、离合衔接段、负载存在小幅冲击的工位都能见到这类结构的应用,比如小型动力机具的传动衔接处、自动化设备的力矩缓冲段、精密传动链的误差补偿环节,都可以通过这类组件实现刚性连接无法达到的缓冲效果,避免硬连接带来的齿轮打齿、轴系过载断裂等问题。从结构上看,组件两端采用带齿的花键式衔接结构,齿形沿端圈周向均匀分布,这种设计既可以保证周向扭矩传递的可靠性,不会出现相对打滑的问题,同时齿端的倒角设计也能降低安装时的对位难度,装配时不需要严格的周向对位,只要齿槽对齐即可推入配合,适配花键套或者对应内齿的安装位,安装容错率比平键连接更高。

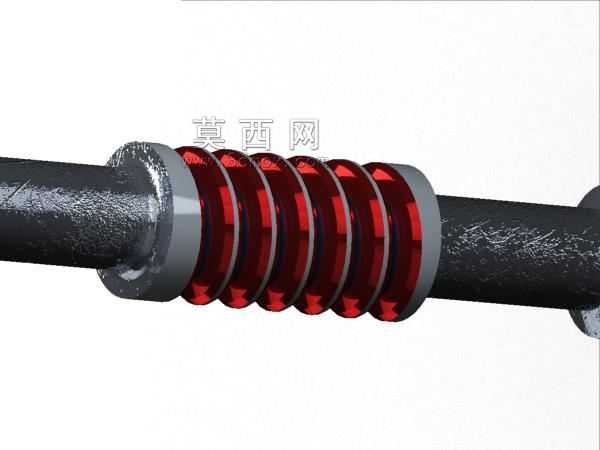

  中间段的螺旋压缩弹簧采用等节距绕制,弹簧丝直径、有效圈数都经过匹配计算,能够在额定轴向载荷下产生稳定的线性变形量,既可以吸收轴向方向的冲击载荷,也能补偿轴系安装时带来的少量同轴度误差,当两端连接的轴系存在微小的角度偏差或者轴向窜动时,弹簧的弹性变形可以抵消这部分偏差带来的附加应力,避免轴承受额外的径向力,延长整套传动系统的使用寿命。弹簧两端的支撑挡圈采用过盈配合压装在中心芯轴上,挡圈的端面和弹簧端面完全贴合,保证弹簧受压时不会出现偏斜,力的传递始终沿着芯轴的轴向方向,不会出现弹簧侧弯导致的卡滞问题。中心芯轴作为整个组件的承载基体,表面经过磨削处理,粗糙度控制在合理范围,既可以为弹簧提供稳定的导向,也能保证两端齿圈的同轴度,

  整个组件装配完成后,两端齿圈的径向跳动量控制在传动要求的公差范围内,不会因为弹簧的存在导致转动时出现过大的动不平衡。在实际选型应用时,需要重点核对两端齿形的模数、齿数,确认和配合件的齿形参数完全匹配,同时要核算安装位的轴向空间,组件在自由状态下的长度要和安装腔的深度匹配,预留出额定载荷下的弹簧压缩行程,避免安装后弹簧被压并失去缓冲作用,同时也要确认组件的最大外径,保证转动时和安装腔内壁留有足够的安全间隙,不会出现运动干涉。这类组件相比刚性的轴套连接,最大的优势就是可以在传递扭矩的同时,兼顾轴向缓冲和少量的角度偏差补偿,在一些负载存在波动、启动停止频繁的传动场景中,能够有效降低整个传动链的冲击载荷,减少连接件的疲劳损坏概率,

  日常维护时只需要定期检查弹簧的预紧力是否正常,两端齿面是否存在过度磨损即可,不需要复杂的润滑维护,结构可靠性高,适配多种中小扭矩的传动场景。设计这类组件时,首先要根据传递的额定扭矩计算两端齿的接触强度,保证齿面在最大冲击扭矩下不会发生压溃或者断齿,其次要根据需要吸收的冲击能量计算弹簧的刚度,弹簧刚度不能过大,否则起不到缓冲效果,也不能过小,否则会导致传动时出现过大的轴向窜动,影响传动精度,芯轴的直径要根据扭矩和轴向载荷综合计算,保证芯轴在最大载荷下不会发生弯曲变形,同时芯轴和两端挡圈的配合公差要选择合理,既要保证挡圈不会在弹簧力的作用下发生轴向窜动,也要保证装配时的工艺可行性,不需要过大的压装力就能完成组装。
