滑动式卡扣锁止连接结构三维建模

　　日常做设备结构设计时，这类滑动卡扣锁止件的应用场景覆盖得非常广，小到小型电控箱的门板快速锁合、工装治具的快拆定位，大到输送线侧护板的无工具拆装、小型设备外壳的免螺丝拼接，都能看到这类结构的身影。不同于外露式的搭扣或者需要工具拧动的螺丝锁合，这种内嵌式滑动卡扣在安装后不会突出构件表面，能避免设备运行过程中勾挂线缆、刮碰操作人员，在有洁净要求的生产工位、人员走动频繁的设备旁侧使用时，安全性优势十分明显。

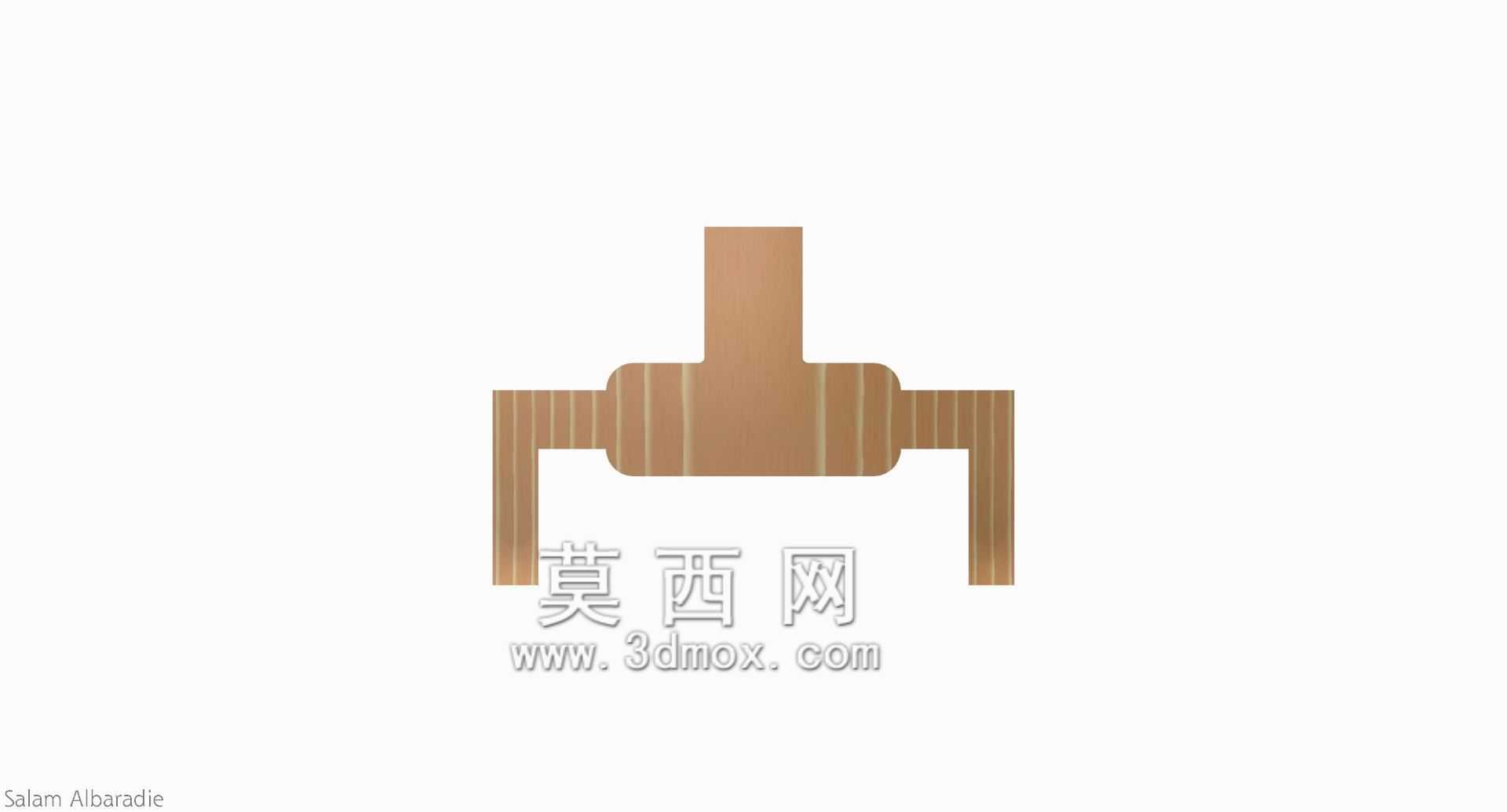

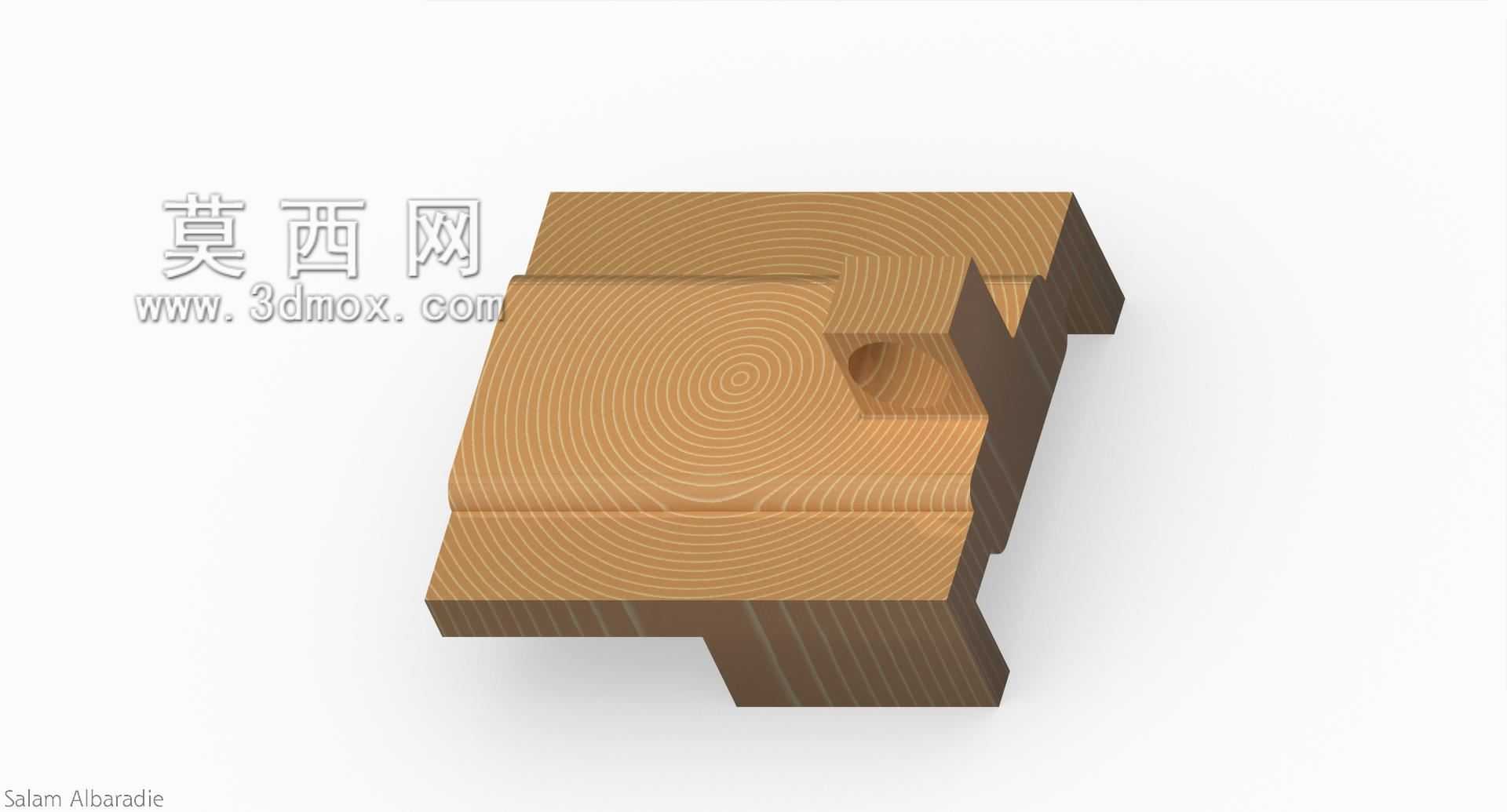

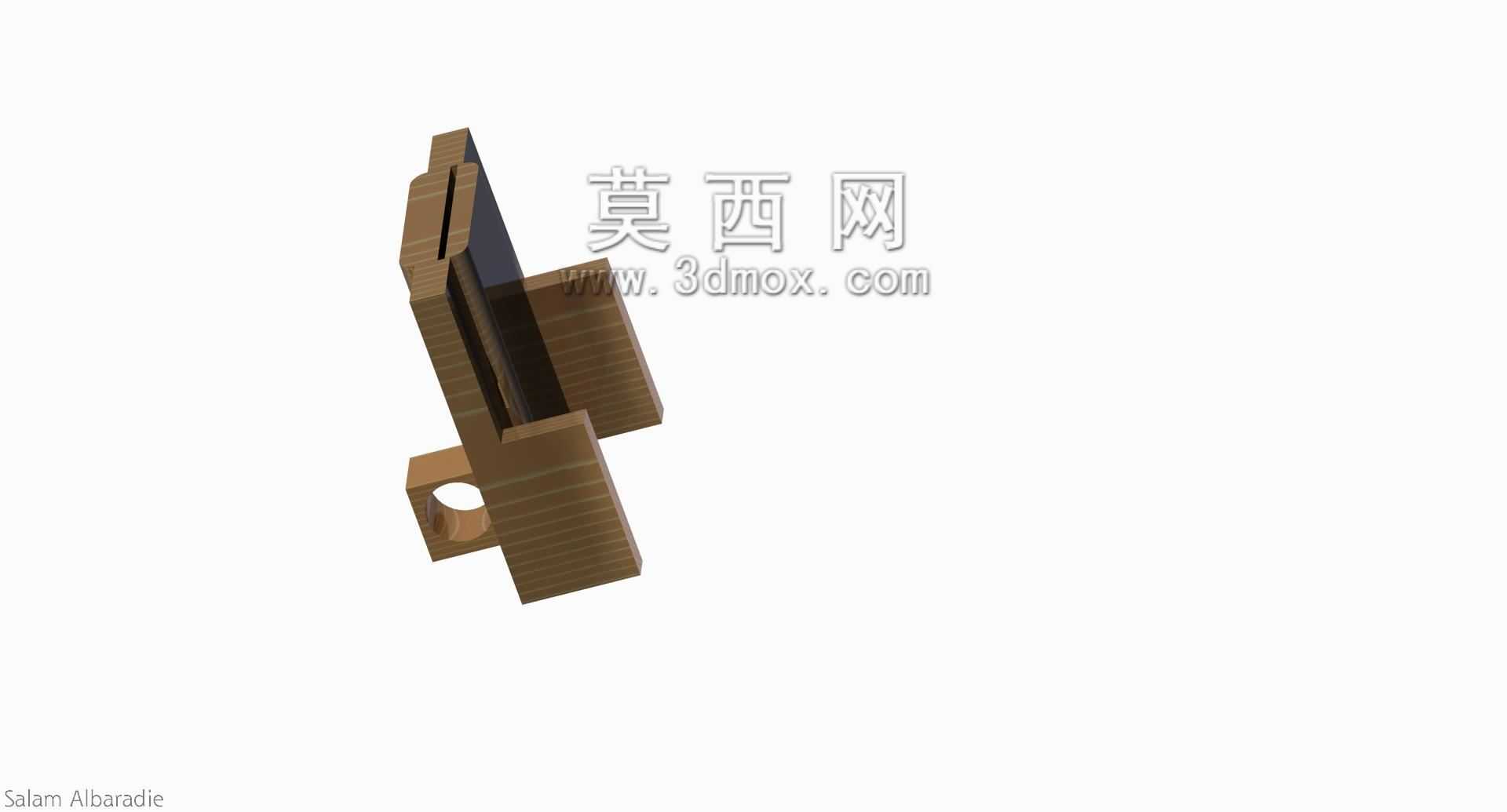

　　从实际功能逻辑来看，这个构件的核心作用是通过自身的滑动行程实现两个对接部件的快速卡合与脱开，不需要额外的紧固件辅助。构件上预留的通孔是安装定位孔，设计时这个孔的位置需要和安装基座上的定位柱严格对齐，孔轴配合公差选H7/h6的间隙配合即可，既保证安装时能顺利对位，又不会因为间隙过大导致卡扣整体晃动，影响锁止精度。卡扣的滑动槽部分做了等宽设计，槽的内壁粗糙度要求控制在Ra1.6以内，减少滑动过程中的卡滞感，长期反复开合也不会出现磨损掉屑的问题，适合需要频繁拆装维护的工位使用。

　　设计这类卡扣的时候，首先要确认的是锁止行程，也就是卡扣从解锁位置滑动到锁止位置的移动距离，这个行程不能太短，否则轻微的外力震动就可能导致卡扣脱开，引发设备部件松脱的风险；也不能太长，不然操作人员开合的时候需要推动过长的距离，操作便捷性会下降。一般这类小型卡扣的锁止行程控制在8-12mm区间是比较合理的，既能保证锁止后的扣合量足够，抗外力拉扯的能力满足日常使用需求，又不会让操作动作过于繁琐。构件两侧的凸起限位边是和对接部件的卡槽配合的，设计时这两个限位边的厚度要比对接卡槽的槽宽小0.2-0.3mm，保证滑动顺畅的同时，限制卡扣垂直于滑动方向的窜动，避免锁止后出现上下晃动的间隙。

　　从安装边界来看，这个卡扣属于内嵌安装型构件，安装时需要在基座板材上开出对应尺寸的沉槽，沉槽的深度要和卡扣主体的厚度匹配，保证卡扣装入后表面和基座板材齐平，不会出现凸起或者凹陷。沉槽的边缘要做0.5mm的倒角，一方面是安装时能引导卡扣顺利入位，另一方面也能避免板材切割后的锐边刮伤卡扣表面，影响滑动的顺畅度。卡扣尾部的限位挡块是滑动行程的硬限位，当卡扣滑动到锁止位置时，这个挡块会顶住基座沉槽的端部，防止卡扣滑动超程从槽内脱出，设计时挡块的高度要比沉槽的深度高1.5mm以上，保证限位接触面积足够，承受反复的冲击力也不会出现断裂。

　　材质选择上，如果是用在普通工业设备上，选POM或者ABS工程塑料注塑即可，这类材料自润滑性好，滑动过程不需要额外添加润滑剂，重量也轻，不会给安装基座带来额外的负重；如果是用在有高温、承重要求的场景，比如工业烤箱的门板锁合、重型工装板的连接，就需要换成不锈钢或者锌合金材质，金属材质的耐磨性能和抗形变能力更强，长期在高温环境下使用也不会出现软化变形的问题，锁止可靠性更高。做结构验证的时候，要重点测试卡扣的反复开合寿命，一般要求连续开合5000次以上，锁止力度的衰减不能超过15%，滑动过程不能出现卡滞、异响，锁止后施加垂直于安装面的100N拉力，卡扣不能出现脱开、断裂的情况，才能满足工业场景的使用要求。

　　很多新手设计师在做这类卡扣结构的时候，容易忽略滑动面的拔模角度，导致注塑生产的时候出现粘模、拉伤的问题，其实滑动配合面的拔模角度做1度就足够，既不影响配合精度，又能顺利脱模。还有卡扣前端的导入斜面，这个斜面的角度一般做30度，对接的时候能顺着斜面自动滑入锁止位置，不需要操作人员刻意对位，能大幅提升装配效率。在做三维建模的时候，要把各个配合面的公差、安装沉槽的尺寸、限位结构的位置都标注清楚，后续出工程图的时候才能直接指导生产，不需要反复调整参数。这类结构虽然看起来简单，但是细节处的尺寸设计直接决定了实际使用的手感和可靠性，每一个倒角、每一处配合间隙都要结合实际使用场景反复推敲，才能做出好用耐用的构件。
