户外沙滩场景伞式雨水集水装置结构设计

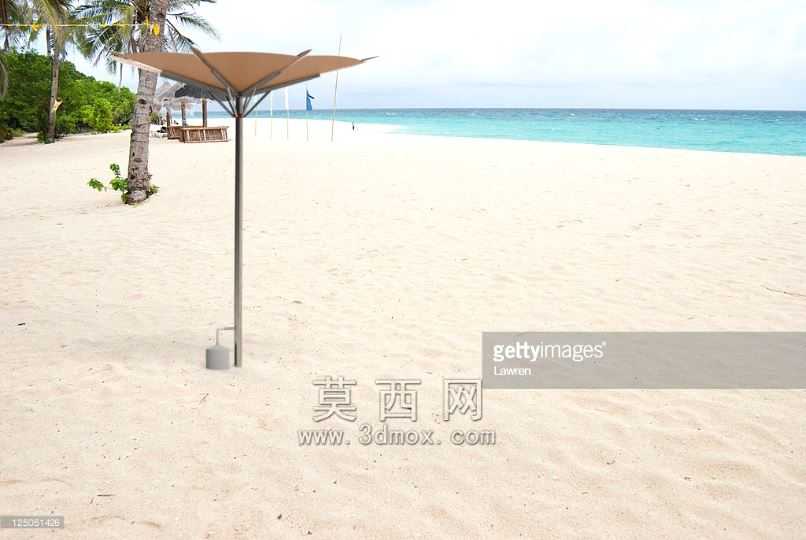

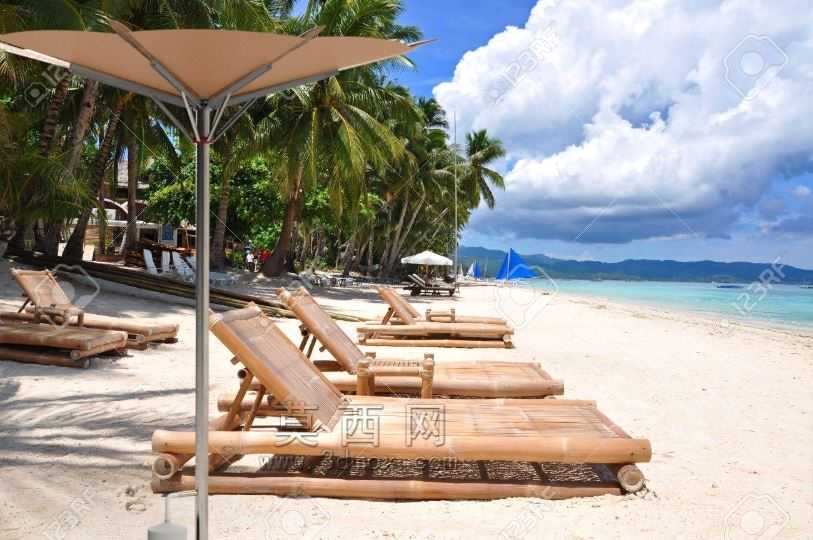

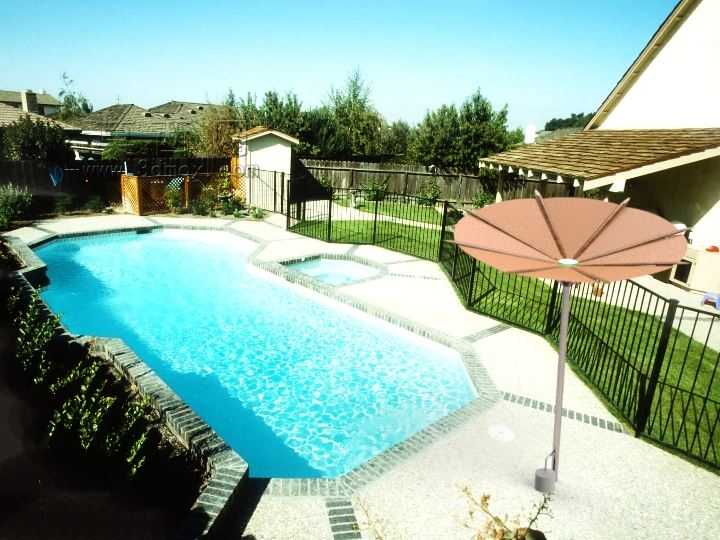

　　这款伞式雨水收集装置的设计初衷，是为滨海沙滩、露天营地、郊野休闲区这类无固定市政供水覆盖的户外场景，提供兼具遮阳功能与雨水资源化利用的一体化解决方案，打破传统遮阳伞仅能遮挡日光的功能局限，在不额外占用场地布设空间的前提下，完成天然降水的收集与初步导排，适配户外零散用水需求。从实际应用场景来看，滨海沙滩区域日常淡水资源补给成本高，常规遮阳设施仅能满足游客休憩遮阳的基础需求，遇到自然降水时，伞面承接的雨水往往直接顺着伞沿散排到沙层中，不仅造成淡水资源浪费，散流的雨水还会冲刷沙面破坏休憩区域的平整度，甚至打湿游客放置在伞下的随身物品；而郊野露营区域的零散用水需求，比如沙面降尘、周边绿植浇灌、简易清洁用水，完全可以通过收集的雨水满足，无需额外运输淡水补给，大幅降低户外场景的运维成本。

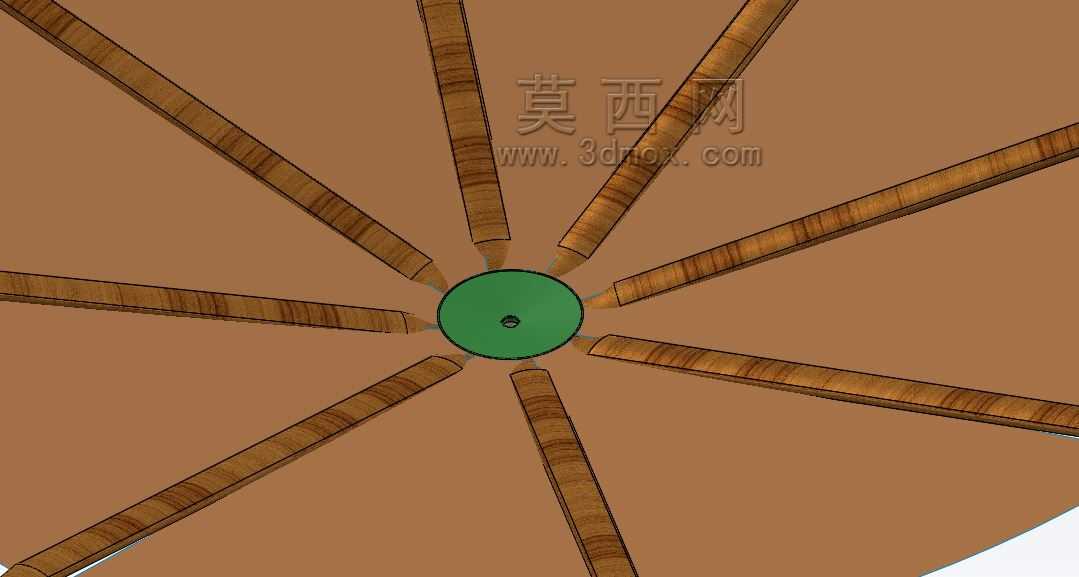

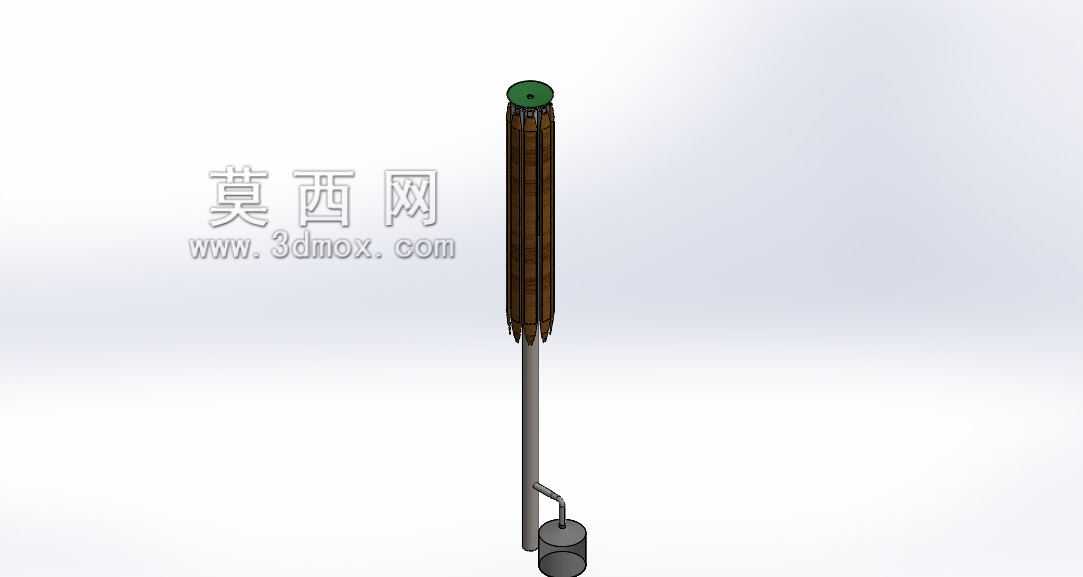

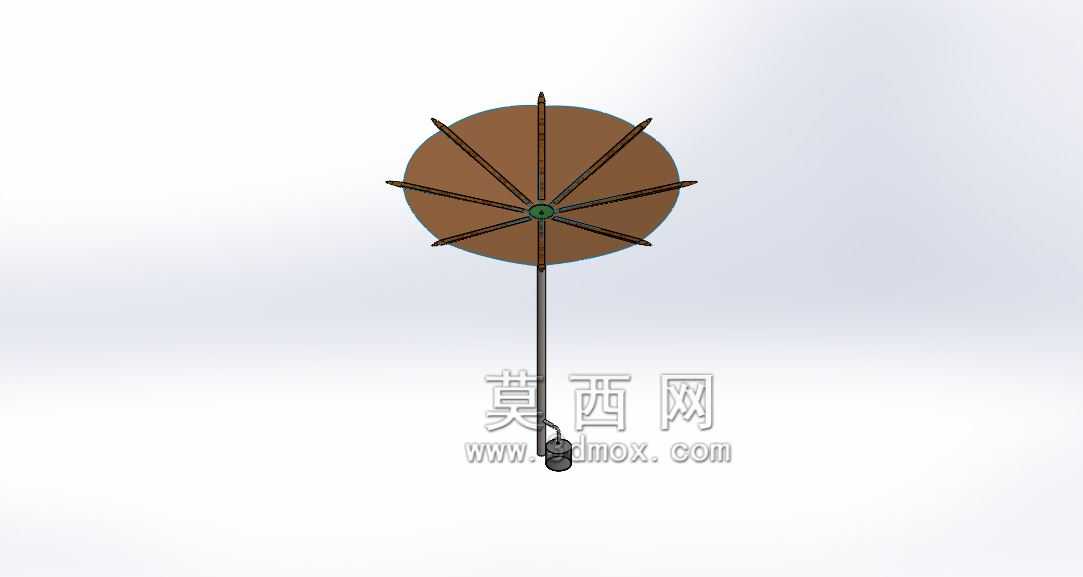

　　在功能特性设计上，装置整体沿用了常规户外遮阳伞的受力逻辑，伞面采用多辐条支撑的锥形坡面结构，不同于普通遮阳伞仅做防紫外线、拒水的面料处理，这款装置的伞面接缝处做了连续密封压合处理，避免雨水从拼接缝隙渗漏，伞面的坡面倾斜角度经过反复校核，既保证日常遮阳时的投影覆盖范围满足2-4人同时休憩的需求，又能让落到伞面的雨水在重力作用下顺着坡面快速向中心汇流，不会在伞面形成局部积水增加支撑结构的荷载。伞杆采用中空结构设计，替代了传统实心伞杆的受力方案，在保证整体抗风抗弯强度的前提下，将伞面汇流的雨水通过中空内腔直接导排到伞杆底部的集水单元，省去了外置导水管路的布设，既避免外置管路在户外场景下容易被磕碰损坏的问题，也让整体外观更简洁协调，不会额外增加运输、安装过程中的配件管理难度。

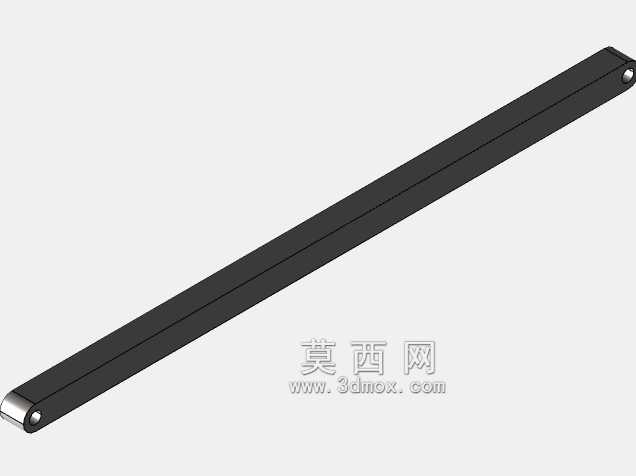

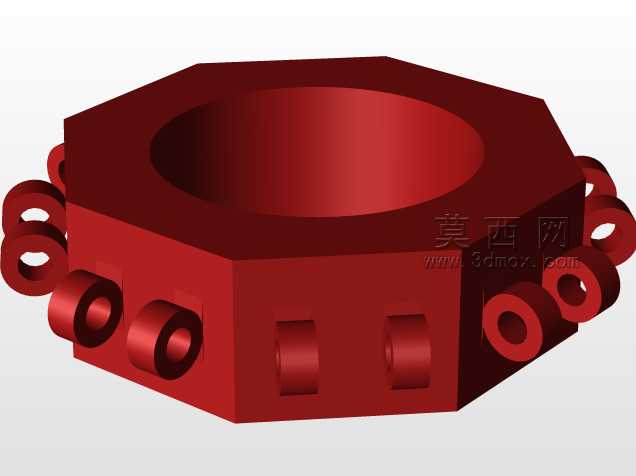

　　设计过程中重点考量了户外场景的安装边界与尺寸适配：伞面完全展开后的直径控制在常规户外遮阳伞的通用尺寸区间，安装时仅需要在沙层或者硬质铺装面预留直径不超过300mm的固定点位，底部集水单元采用埋入式布设方案，集水容器的顶面与地面齐平，不会突出地面绊倒过往行人，也不会占用伞下的休憩活动空间，伞下净空高度满足成年人正常站立行走不碰头的要求，不会因为增设导水、集水结构压缩使用者的活动空间。支撑结构的受力校核参考了沿海区域常规阵风荷载的设计标准，伞面辐条与中空伞杆的连接节点做了加强处理，避免强风天气下伞面变形导致汇流路径偏移，同时伞面的汇流入口处设置了简易的拦污格栅，能够拦截落叶、沙粒、空中飘落的杂物，避免杂物进入中空伞杆造成管路堵塞，减少日常运维的清理频次。

　　不同于常规的专用雨水收集设施需要单独规划布设区域、配套独立的支撑结构，这款装置将遮阳功能与雨水收集功能完全整合，单台装置即可覆盖10平米左右的休憩区域，同时完成该区域投影范围内的雨水收集，收集到的雨水可以通过集水单元预留的取水接口直接引出，用于周边沙面降尘、绿植浇灌、场地清洁等非饮用场景，在降水频次较高的南方滨海区域，单台装置雨季的集水量能够完全覆盖周边小范围区域的日常杂用水需求，无需额外接入市政供水管网。结构设计上充分考虑了户外设施的拆装便捷性，整体结构采用快拆接口设计，伞面、辐条、中空伞杆、底部集水单元都可以快速拆分，拆分后的部件能够装入常规的户外设施运输包装箱，转场运输时不需要大型吊装设备，2名运维人员即可完成整台装置的拆装与布设，适配沙滩区域季节性调整设施布局、露营地临时转场的使用需求。伞杆底部与集水单元的连接位置设置了简易的过滤结构，能够初步过滤雨水中裹挟的细沙、悬浮物，减少收集雨水的杂质含量，降低后续取水使用时的堵塞概率，整个导水路径没有过多的弯折拐点，雨水在中空伞杆内的流道顺畅，不会出现局部积水残留导致的结构锈蚀、滋生蚊虫的问题，适配户外高温高湿的使用环境。
