人体工学复合层压预浸料手持压合工具

　　在复合材料铺层作业的现场，这类手持压合工具是一线操作工人接触频次极高的辅助工装，不管是航空复材制件的局部铺层压实、风电叶片叶根区域的预浸料贴合，还是小型碳纤维零部件的铺层赶泡工序，都需要这类工具配合完成作业。不同于大型自动化铺丝设备的整面压实作业，手持工具的核心价值在于处理复杂曲面、边角区域的预浸料压合，这些区域是自动化设备辊轮无法完全覆盖的位置，一旦压合不到位，层间残留气泡就会直接导致复材制件的层间剪切强度不达标，后续固化后出现分层、脱粘的缺陷，直接造成零件报废。

　　这款压合工具的核心功能是将铺放到位的预浸料逐层压实，挤出层间滞留的空气，保证相邻预浸料层之间完全贴合，没有虚贴、褶皱的问题。工具的压合工作面采用圆柱辊结构，辊面做了光滑处理，不会在预浸料表面留下压痕，辊体的直径经过多轮现场调试确定，既不会因为直径过小导致压合时线压强过高，把预浸料中的树脂过度挤出造成贫胶，也不会因为直径过大导致边角位置无法完全贴合，压合时的接触宽度适配常规手工铺层的单次作业幅度，工人单次推送就能完成50至80毫米宽度区域的压合作业，不需要反复来回辊压，能有效降低重复操作的工作量。

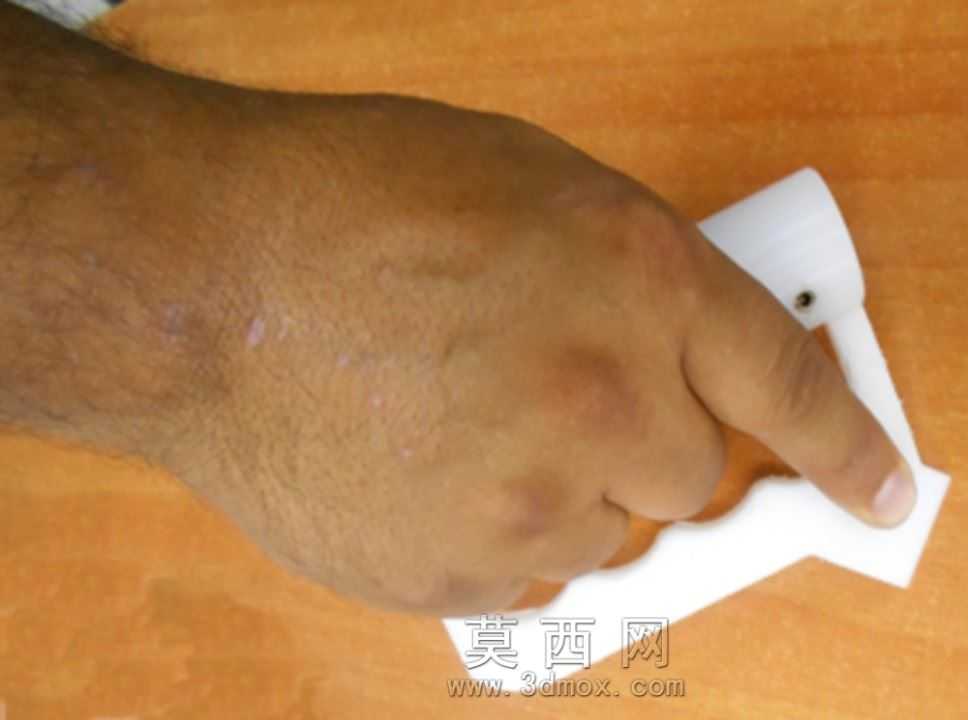

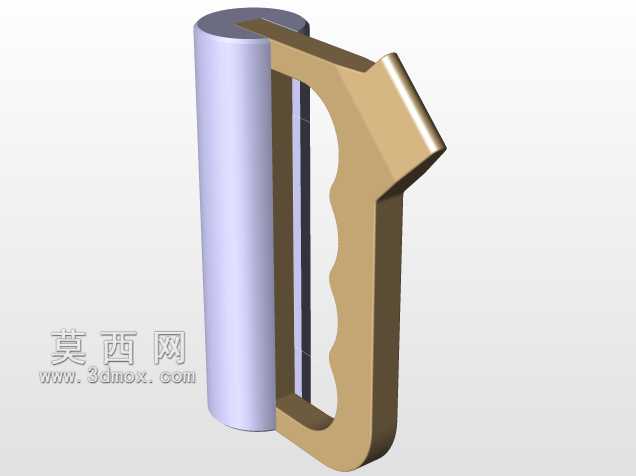

　　从结构设计来看，这款工具的握持部分做了贴合人手握持形态的波浪形轮廓，完全贴合人体工学设计逻辑，握持时手掌的虎口、四指都能和手柄表面完全贴合，压合作业时不需要刻意攥紧工具就能传递足够的下压力，长时间作业也不会出现手掌局部受压过大产生的酸痛感。手柄和压辊的连接部分做了一体化的过渡结构，没有尖锐的棱角，作业时即使手腕调整角度，也不会被结构边缘硌伤，连接位置的强度经过校核，在施加常规作业下压力的时候不会出现形变，保证压辊始终和作业面保持平行，压合的压力均匀分布在整个辊面接触区域，不会出现局部压力过大压伤预浸料、局部压力过小残留气泡的问题。

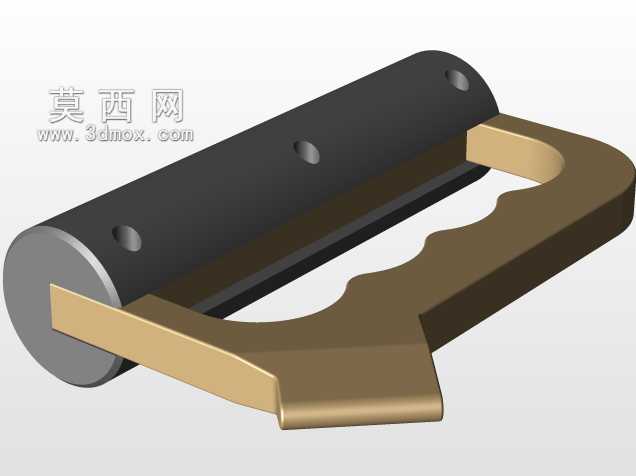

　　从安装边界和尺寸适配的角度来说，这款工具的整体长度控制在单手握持的舒适区间，整体重量做了轻量化处理，长时间举持作业也不会产生明显的手臂疲劳，压辊两端的轴头做了限位设计，压辊转动时不会出现轴向窜动，保证压合轨迹的稳定性。手柄的延伸端做了尖角结构，这个结构专门用来处理狭小缝隙、转角位置的预浸料压合，当遇到肋条、翻边等狭窄区域，圆柱辊无法伸入的时候，就可以用这个尖角位置把预浸料压贴到位，不需要额外更换其他工具，减少了作业过程中更换工具的频次，提升单人作业的效率。

　　在实际作业场景中，这类工具的使用场景覆盖了从复材制件铺层的首层贴合到最后一层铺放完成的全流程，首层铺放时需要用它把预浸料完全压贴在模具表面，避免首层和模具之间残留气泡导致制件表面出现凹坑，中间层铺放时每铺完2到3层就需要用它做一次全面压实，避免多层铺放后层间气泡累积无法排出，临近固化前的最后一次压合，还需要用它沿着制件的轮廓边缘再辊压一遍，把边缘位置的多余树脂和残留气泡挤出，保证固化后边缘的致密度达标。不同于硬质塑料材质的压辊，这款工具的辊体采用金属材质，表面粗糙度控制在较低水平，不会和预浸料表面的树脂产生粘连，作业时不需要频繁在辊面涂抹脱模剂，也不会在预浸料表面残留杂质，保证复材制件的表面质量。

　　设计过程中还充分考虑了操作时的施力路径，手柄的握持中心和压辊的压力作用线处于同一条直线上，工人施加下压力的时候不需要额外调整手腕角度来平衡力矩，手腕可以保持自然放松的状态，即使连续作业一两个小时，也不会因为手腕长期处于扭转状态产生劳损。压辊的转动阻尼经过调试，转动时不会过于顺滑导致压合时出现打滑，也不会阻尼过大导致推送费力，推送过程中辊面匀速转动，压合的力度可以通过手掌的按压力度灵活调整，遇到预浸料搭接的位置可以适当加大压力，把搭接位置的台阶压平，遇到薄预浸料铺层的时候可以适当减小压力，避免把预浸料压破。
