复合材料件手动倒角加工定位靠模

　　在复合材料零部件的后处理加工环节，手动倒角作业长期存在定位精度差、倒角角度一致性难保证、加工时工件易窜动的痛点，尤其是小批量、多规格的复材件修边倒角场景，大型数控倒角设备投入成本高、柔性不足，而纯手持打磨的方式又极易出现倒角过切、边缘崩缺的问题，直接影响复材件的装配贴合度与边缘力学性能。这款定位靠模正是针对这类手动倒角作业场景开发的专用辅具，核心作用是为手动倒角工具提供稳定的定位基准与行走导向，让作业人员无需反复测量划线，就能快速完成复材件边缘的标准倒角加工。

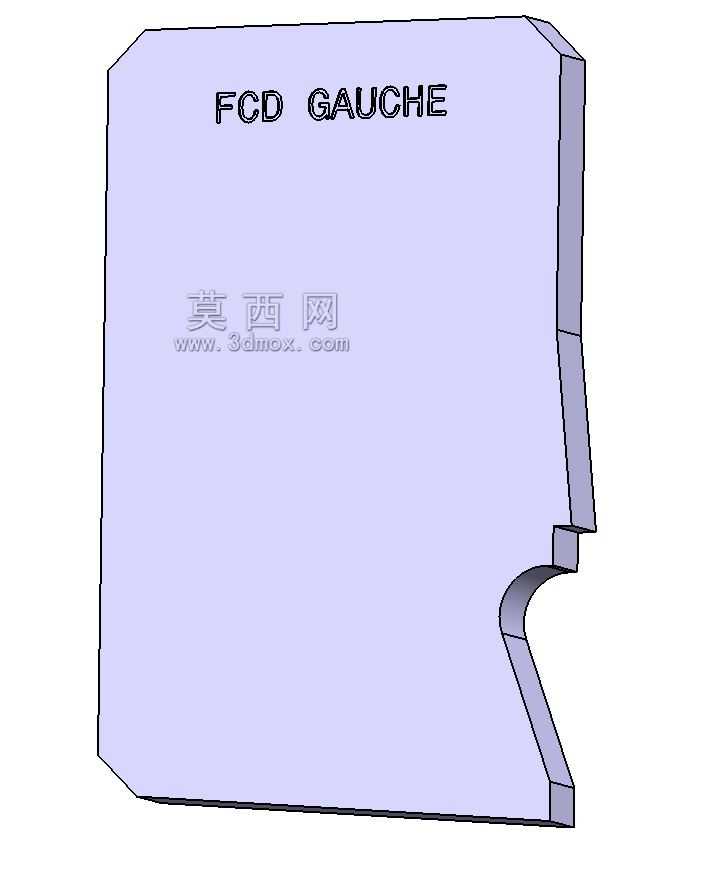

　　从结构设计逻辑来看，这款靠模采用整体板式结构，主体基准面做了高精度平面度处理，使用时可以紧密贴合在待加工复材件的基准表面，避免靠模与工件之间出现间隙导致的倒角尺寸偏差。靠模侧边的型线完全匹配待加工工件的倒角边缘轮廓，其中下部的内凹弧形结构是专门针对工件上的弧形过渡边缘设计的导向面，倒角工具沿该型面移动时，能保证弧形段倒角的角度与宽度全程一致，不会出现直线段与圆弧段倒角衔接突兀的问题。靠模上标注的FCD GAUCHE标识用于区分左右对称工位的靠模，避免现场作业时拿错件导致加工方向反向，这类标识在多工位对称件的加工辅具上十分必要，能有效降低现场的误操作概率。

　　考虑到手动加工时的操作便利性，这款靠模的外形做了适配手持按压的轮廓优化，上部平直边缘方便作业时手部按压施力，保证靠模在加工过程中不会移位，侧边的阶梯式结构一方面是为了避让工件上的凸起结构，避免靠模安装时与工件本身的结构产生干涉，另一方面也能作为靠模安装到位的定位挡边，使用时将阶梯面卡到工件对应边缘，就能快速完成靠模的定位装夹，无需额外的夹紧元件就能实现稳定固定，大幅缩短单件加工的辅助准备时间。

　　在实际应用中，这类靠模的使用场景覆盖了复材件生产车间的手工修边工位、装配现场的配做倒角环节，以及小批量定制复材件的试制加工场景。相较于通用的倒角导向工具，这款定制靠模完全匹配对应工件的轮廓尺寸，导向面与工件边缘的贴合精度更高，加工出的倒角表面粗糙度更均匀，能有效减少后续打磨抛光的工作量。设计时特意将靠模的厚度控制在合理范围，既保证了靠模本身的结构刚性，在手动按压与工具接触时不会发生形变，又不会因为厚度过大导致倒角工具的操作空间受限，靠模的所有边缘都做了倒钝处理，避免作业人员手持操作时被锐边划伤，符合车间作业的安全要求。

　　从安装边界来看，这款靠模的定位基准完全依托工件自身的成型表面，不需要在工件上额外加工定位孔或者预留装夹位置，不会对工件本身的结构造成破坏，对于表面质量要求高的复材件来说十分友好。靠模的导向面与工件待加工边缘的相对位置经过精准核算，能保证倒角工具沿导向面行走时，刀具的切削角度始终保持在设定值，加工出的倒角宽度误差能控制在手工加工允许的公差范围内，完全满足复材件后续装配的尺寸要求。在复材件加工这类对边缘质量要求高、批量灵活的生产场景中，这类结构简单、定位精准的专用靠模，往往比复杂的自动化设备更具实用性，既能稳定保证加工质量，又能大幅降低作业人员的操作难度，提升手动加工环节的作业效率与成品合格率。
