预浸料铺放用人体工学复合层压手持工具

　　在复合材料制品的铺层成型工序里，预浸料的层间压合是直接影响最终制件孔隙率、层间结合强度的核心操作环节，这款手持压合工具正是针对该工序的实际操作痛点开发的专用作业器具，区别于常规直柄压辊的生硬握持感，其结构设计完全贴合一线铺层作业的操作逻辑。从实际使用场景来看，该工具主要应用于航空航天复材制件、风电叶片铺层、高端体育器材碳纤维构件的手工铺叠工位，作业时工人手持工具沿预浸料铺层表面匀速滚压，能够将层间夹带的空气彻底排出，避免固化后出现分层、鼓包等质量缺陷，尤其适合模具型面存在小幅弧度、转角的区域作业，相比大型自动化铺丝设备，这类手持工具的灵活性更强，能够覆盖自动化设备难以触达的边角区域，是复材铺层工位不可或缺的手动作业器具。

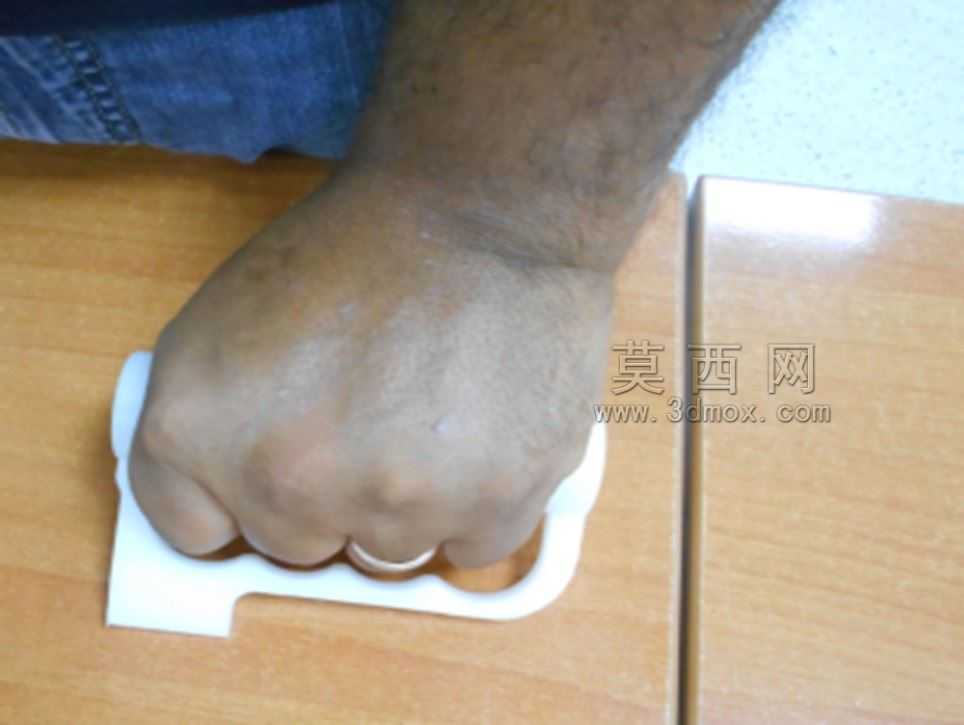

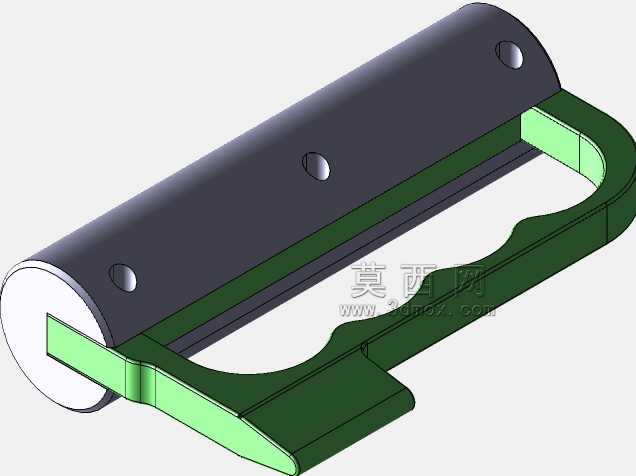

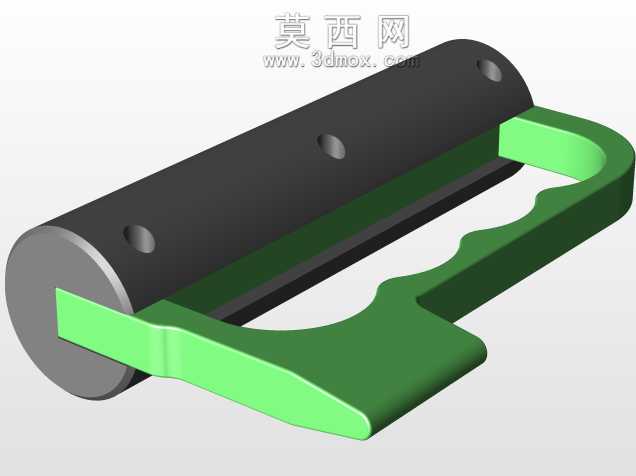

　　结构上该工具分为辊体与握持手柄两个核心部分，金属辊体采用圆柱式结构，表面做硬质氧化处理，既保证足够的压合刚度，避免长期使用出现辊面变形导致压合力不均，同时光滑的辊面不会粘连预浸料表面的树脂基体，作业后清理难度低；辊体两端的轴孔用于安装转动销轴，销轴与手柄端部的支撑臂做间隙配合，保证辊体转动顺滑无卡滞，作业时不会因为辊体转动顿挫刮蹭预浸料表面，造成铺层错位、纤维取向偏移的问题。握持部分的结构设计是这款工具的核心优化点，支撑臂从辊体两端延伸后形成一体化的握持框架，手柄握持区做了多段内凹的波浪形曲面，完全贴合人手握持时四指的自然弯曲形态，虎口位置的支撑面做了加宽处理，作业时手掌的受力能够均匀分散在整个握持区，而不是集中在虎口单点位置，即使长时间持续作业，也能大幅降低手掌的酸胀感，减少操作疲劳带来的压合质量波动。

　　从安装边界与尺寸适配角度来看，辊体的有效压合宽度经过多轮工位验证，既不会因为宽度过窄导致单道压合的覆盖范围太小、拖慢作业效率，也不会因为宽度过大导致在曲面区域作业时出现压合悬空、边角区域压不实的问题；辊体直径的选择兼顾了压合力传递与小转角适配性，直径过小会导致压合力过于集中，容易把预浸料的树脂过度挤出造成局部贫胶，直径过大则无法适配小曲率的型面转角，容易在转角位置留下压合盲区。手柄的整体轮廓尺寸按照成年男性手掌的平均握持尺寸设计，握持区的截面厚度控制在单手握持的舒适区间，不会因为过粗导致握持发力困难，也不会因为过薄导致握持时硌手；支撑臂与辊体的连接位置做了圆弧过渡，没有尖锐的棱角，一方面避免作业时尖锐边角刮碰已经铺好的预浸料层，另一方面也防止操作时划伤工人手部。

　　实际作业过程中，这款工具的受力传递路径经过专门优化，工人施加在手柄上的下压力能够垂直传递到辊体与预浸料的接触线上，不会因为支撑臂的结构形变导致压合力出现侧向分力，压合时辊体始终与铺层表面保持均匀的线接触，沿铺层方向滚动时，能够将层间的空气顺着辊体滚动方向逐步赶出，不会出现空气被封堵在层间的问题。针对预浸料作业的特殊工况，工具的所有结构边角都做了倒钝处理，没有突出的毛刺、锐角，即使操作时手部与工具边缘发生剐蹭，也不会造成手部损伤，同时也避免尖锐部位勾扯预浸料的纤维丝束，造成铺层表面的纤维毛糙、丝束错位。手柄与辊体的连接框架采用对称式结构，左右手操作都能获得一致的握持手感，不管是习惯左手还是右手作业的工人，都不需要调整握持姿势就能直接上手操作，适配不同操作习惯的工位人员。在处理带有直角、小圆弧转角的铺层区域时，辊体端部的圆弧倒角能够贴合转角的曲面，不会在转角位置留下压合死角，保证整个铺层面的压合质量均匀一致，减少后续固化后的补修工作量。
