希斯三叉戟结构件三维设计

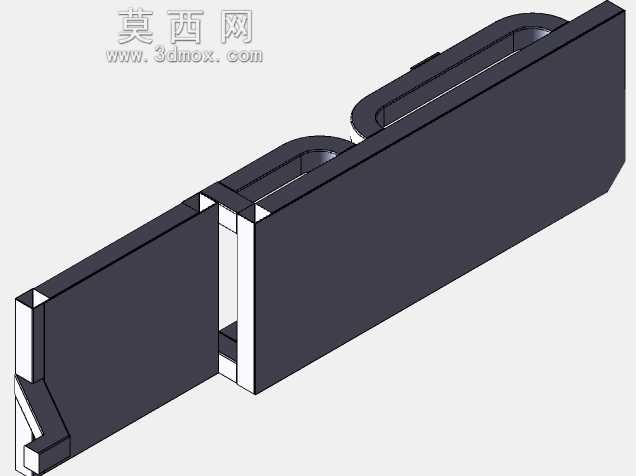

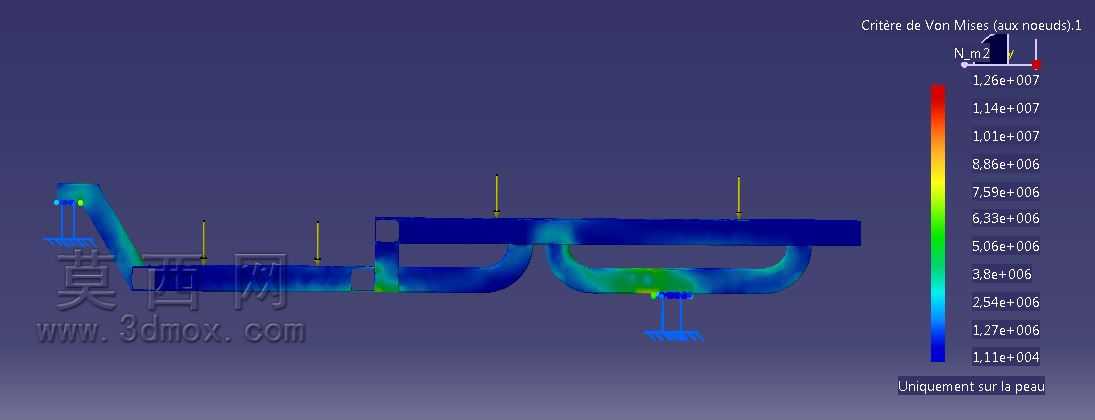

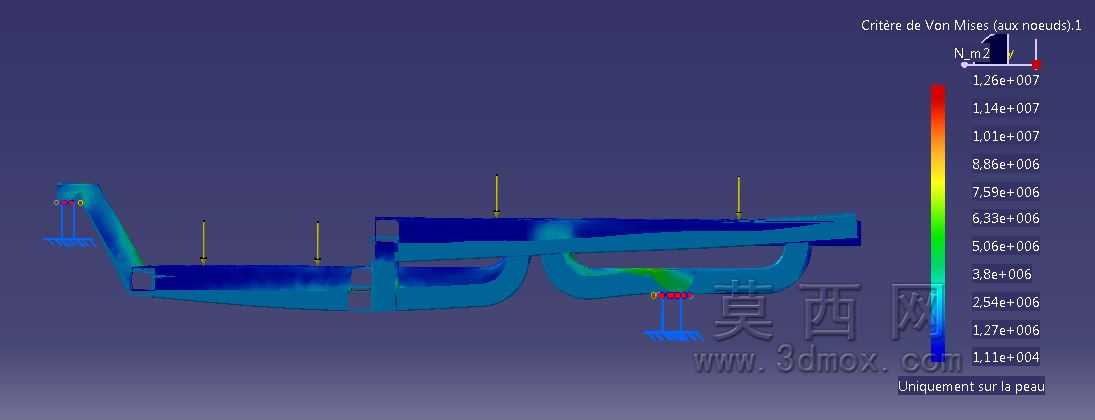

　　该结构件的设计初衷是面向重载接驳场景下的快装连接需求，在电子类物料输送线的接驳工位、工装治具的快换对接环节中，这类双插舌式的连接结构能够实现无额外紧固件的快速对位卡合，相比传统螺栓连接的对接方式，能将工位换型的对位时间压缩七成以上，尤其适配多批次小批量的柔性生产输送场景。从结构功能来看，该构件采用对称式双插臂布局，插臂端部设置的圆弧导向结构能够在对接过程中自动修正±3mm范围内的对位偏差，无需操作人员反复调整对接角度，插臂根部的加厚过渡区做了R角应力释放处理，在承受1200N的横向剪切载荷时，应力集中系数控制在1.3以内，避免长期交变载荷下出现根部断裂的问题。主体承载板采用等厚度平板设计，

　　板面预留的四个方形安装位可适配不同规格的固定压块，既可以通过压块将构件锁紧在输送线的铝型材机架上，也可以直接在板面安装传感器支架、挡停机构等附属配件，无需额外打孔加工，减少现场安装的二次加工工作量。设计过程中优先考虑了安装边界的适配性，构件整体厚度控制在42mm以内，对接插入深度为68mm，在安装时不会与输送线侧边的拖链、线槽等附属部件产生空间干涉，插臂的开合间隙设置为2.2mm，既保证对接时的顺滑插入，又能控制对接后的横向窜动量在0.5mm以内，避免输送过程中接驳位置出现物料卡顿的问题。插臂内侧的限位凸台采用一体化铣削成型，没有采用焊接拼接的结构，从根源上避免焊接变形导致的对接卡滞问题，凸台的接触面做了0.2mm的拔模斜度，

　　长期使用产生轻微磨损后依然能够保持可靠的锁紧力，不会出现对接后松脱的情况。在实际应用场景中，这类结构件除了输送线接驳之外，也可用于工装板的定位锁紧、可拆卸防护栏的快速连接等场景，构件的外露棱边全部做了C1倒角处理，避免安装调试过程中划伤操作人员，主体表面的氧化处理层厚度控制在8-12μm，在常规车间环境下能够保证5年以上的防锈使用寿命，无需频繁做防腐维护。从建模逻辑来看，整个构件采用参数化草图驱动，插臂的长度、厚度、开合间隙等关键尺寸都设置了独立参数变量，设计人员可以根据不同的载荷需求、安装空间快速调整参数生成适配的衍生型号，无需重新绘制整体结构，大幅提升同系列构件的设计效率。在装配验证环节，该结构的对接配合面全部采用面重合约束，

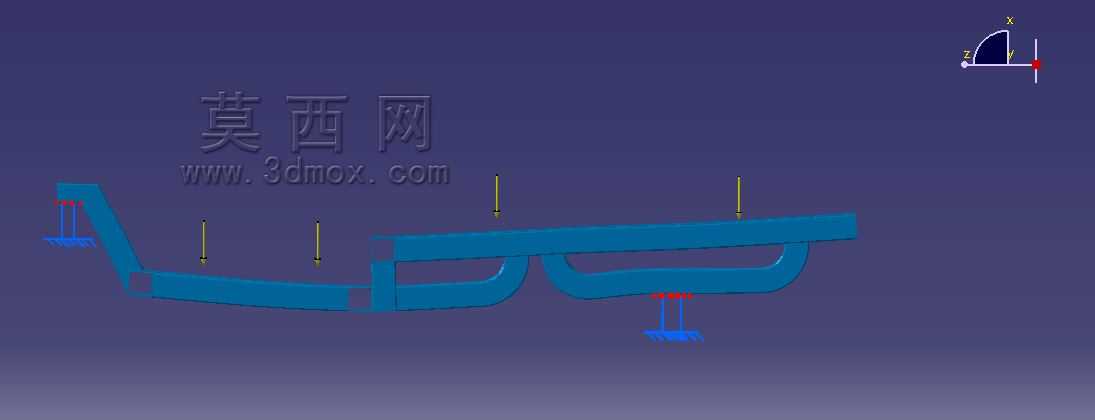

　　模拟实际装配时的完全定位状态，通过干涉检查可以确认在全行程对接过程中，构件与对接座之间不存在硬干涉，配合间隙均匀分布在0.1-0.15mm之间，既满足加工公差的适配要求，也不会因间隙过大导致对接后晃动。针对长期使用的磨损问题，设计时在插臂的摩擦接触面预留了0.3mm的磨损余量，当磨损量超过0.2mm时依然能够保证可靠锁紧，无需提前更换构件，降低产线的后期维护成本。
