涂装作业用弯柄压辊结构设计

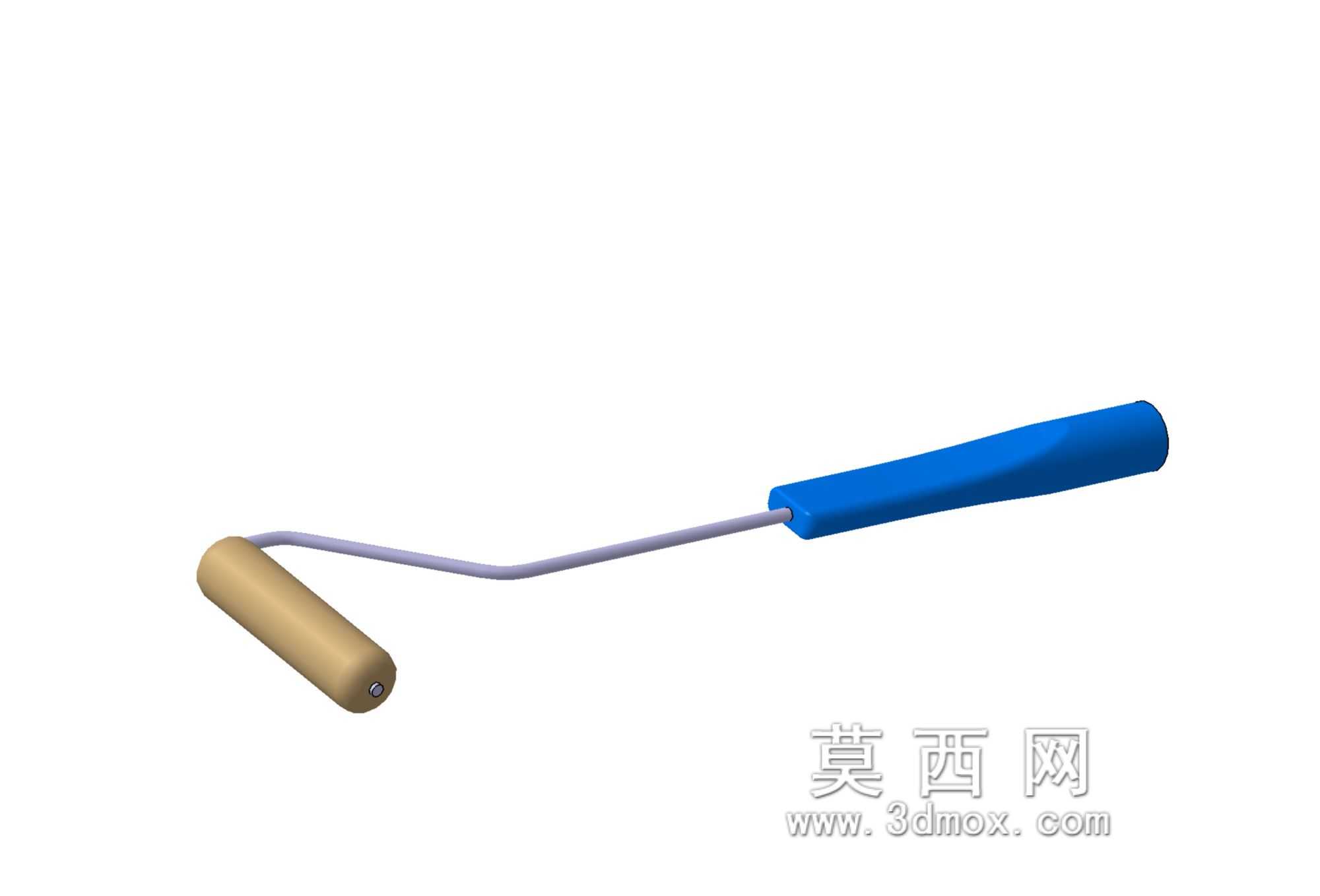

　　在墙面涂装、壁纸铺贴、防水卷材施工等现场作业场景中，这类弯柄压辊是一线作业人员高频使用的手动工具，核心作用是在涂覆胶黏剂、铺贴片材后，通过辊体的匀速滚压排出接触面下方滞留的空气，避免铺贴层出现鼓包、虚粘、翘边等质量缺陷，相比普通直柄压辊，弯柄结构的设计更贴合人体手腕自然施力角度，长时间作业时能大幅降低腕部扭转负荷，减少作业疲劳感。从结构组成来看，该工具分为三个核心功能段：握持段采用符合人手抓握弧度的注塑手柄，表面做防滑纹理处理，握持时不会因为沾附涂料、胶液出现打滑脱手的问题；连接段采用冷弯成型的金属弯杆，杆身做防锈镀层处理，弯折角度经过多轮现场作业测试，既保证辊体作业时的视野通透性，方便作业人员观察压合位置的对齐情况，

　　又能让握持的手部远离待压合的涂胶面，避免衣物、手部蹭到未干的胶层或涂料造成污染；作业段为圆柱形木质辊体，辊面做精细打磨处理，圆周度误差控制在极小范围内，滚压过程中不会出现局部压力过大压损铺贴材料、或是压力不足无法排净气泡的问题，辊体两端采用隐藏式销轴固定，转动时无卡滞、无径向跳动，滚压轨迹平顺。设计过程中，首先针对不同作业场景的施力需求确定辊体直径与长度，常规家装壁纸铺贴场景下辊体长度适配常见壁纸幅宽的压合需求，直径选择兼顾滚压时的下压行程与转动灵活性，不会因为直径过小导致压痕过深损伤饰面，也不会因为直径过大导致边角位置无法压合到位。手柄的长度设计参考成年男性手掌平均抓握宽度，保证四指能够完全包覆手柄，

　　握持时施力点集中在手柄重心位置，抬举、推移时不会出现头重脚轻的操控感。金属弯杆的弯折半径经过反复校核，既保证杆身的结构强度，在施加最大作业下压力时不会出现永久变形，又让弯杆与辊体、手柄的连接位置过渡平滑，没有突兀的棱角，避免作业过程中剐蹭周边已完工的饰面。安装边界方面，该工具为一体式手持作业工具，无需额外配套安装固定结构，辊体与弯杆的连接采用可拆卸销轴结构，当辊体出现磨损、沾附固化胶层无法清理时，可以快速拆卸更换辊体，无需整体报废工具，降低使用成本。手柄与弯杆的连接采用过盈压装加防转销结构，承受大扭矩推移时不会出现手柄与杆身相对转动的问题，保证施力传递的直接性。实际作业时，作业人员握持手柄将辊体轻放在待压合的铺贴材料表面，

　　依靠手臂施加均匀下压力沿铺贴方向匀速推移，辊体转动过程中逐步将材料下方的空气向侧边挤出，让胶层与基面充分接触粘合，弯杆的偏移角度让手部始终处于待压合区域的侧上方，不会遮挡作业视线，针对阴阳角、收边位置，也可以借助辊体的圆柱端面进行局部压合，无需额外更换小型压边工具，适配多工序的作业需求。辊体采用木质材质相比金属辊体，不会在压合过程中刮伤壁纸、防水膜等软质饰面的表面涂层，也不会因为材质过硬导致薄型饰面出现压痕，木质辊体的微弹性还能在不平整的基面作业时，自动适配基面的微小起伏，保证整个接触面的压力均匀，不会出现局部漏压的问题。金属弯杆的材质选用高强度碳素弹簧钢，经过表面镀锌处理，在潮湿的施工环境中也不会出现锈蚀，避免锈迹滴落污染饰面，杆身的直径经过强度校核，在承受50N的垂直下压力时，杆身挠度控制在1mm以内，不会因为杆身弯曲导致辊体倾斜，出现压合面受力不均的问题。手柄尾部做圆弧收边处理，长时间握持时不会硌伤掌心，手柄表面的防滑纹理深度控制在0.3mm，既保证防滑效果，又不会因为纹理过深积存胶液、涂料，方便作业后清理擦拭。
