重型G型螺旋夹紧工装结构设计

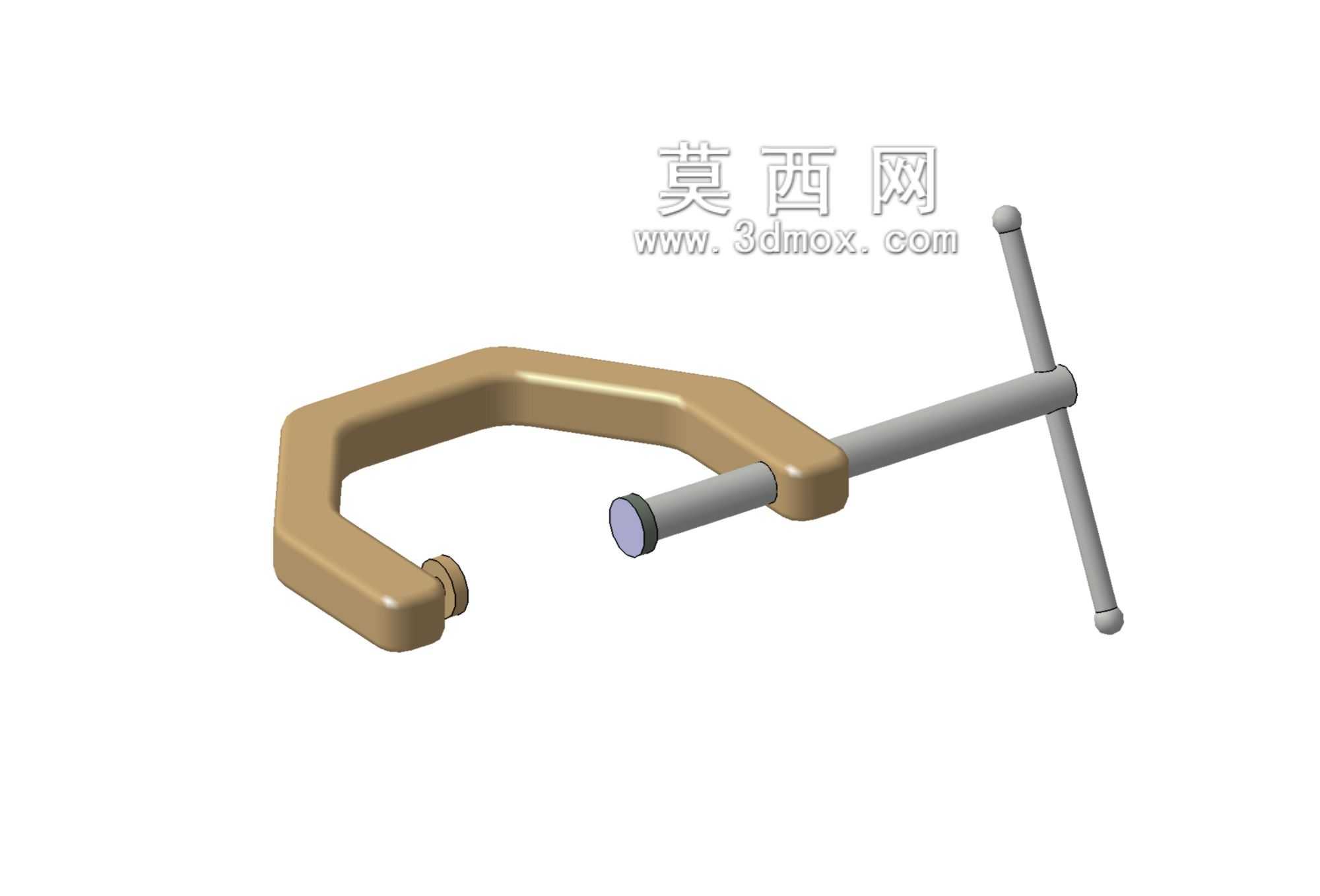

　　日常金工车间、钣金加工、木工装配甚至户外焊接作业场景里，这类螺旋驱动的G型夹紧件是出镜率极高的手动工装，和快速夹钳、液压夹紧机构不同，它完全依靠螺纹副的机械自锁特性实现夹持力保持，不需要外接气源、电源，哪怕在无动力供应的野外维修现场也能直接投入使用。从结构逻辑上看，整个构件分为C型架体、传动螺杆、T型操作手柄、压头四个核心部分，架体采用弯臂式C型开口结构，开口深度和喉深参数直接决定了可容纳工件的最大边界，设计时架体的弯曲段做了等强度过渡处理，避免应力集中在弯折内角位置，长期承受大夹持力时不会出现架体张口变形甚至断裂的问题。传动螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动进给的工况，

　　同时螺纹升角小于材料当量摩擦角，哪怕夹持过程中受到工件的振动冲击，螺杆也不会自行回松退夹，能稳定保持预设的夹持力。螺杆前端的压头做了可转动的活接设计，夹紧过程中压头端面贴紧工件表面时不会随螺杆同步转动，避免刮伤工件已加工表面，同时能自适应工件表面的微小角度偏差，保证夹持接触面完全贴合，不会出现点接触导致的压痕或者夹持打滑。T型操作手柄的力臂长度经过匹配计算，普通成年操作人员单手施加握力时，就能通过杠杆放大作用在螺杆端产生足够的轴向顶紧力，不需要额外加接套管增力，避免过载导致螺杆变形或者架体过载开裂。架体末端的固定承压端做了小面积的凸台设计，和前端活动压头形成对顶的夹持面，两个夹持端面都做了平整化处理，保证夹持力垂直作用在工件表面，

　　不会产生侧向分力导致工件移位。实际使用场景中，这类夹具既可以用来在划线工序中把工件固定在划线平台上，也能在焊接作业时把多个拼接零件夹紧定位，防止焊接变形导致的尺寸错位，甚至在小型零件的粘接、钻孔工序中，也能临时充当固定工装使用。设计建模过程中，架体部分的轮廓曲线要重点校核受力后的形变位移，尤其是开口端的最大变形量要控制在允许范围内，避免夹持状态下架体开口扩张导致夹持力衰减；螺杆和架体的配合螺纹段要保证足够的啮合长度，螺纹尾部要做退刀槽处理，避免应力集中在螺纹收尾位置；手柄和螺杆的连接采用过盈配合加横销固定，保证大扭矩操作时手柄不会从螺杆上滑脱。从安装边界来看，这类夹具不需要额外的固定基座，属于便携式手动工具，

　　自身C型开口的最大张开距离就是可夹持工件的最大厚度，使用时只要将开口跨在工件待夹持位置，转动手柄带动螺杆进给，直到压头和固定端把工件夹紧即可，操作门槛极低，不需要专门的操作培训就能上手。和同规格的F型夹相比，这种一体式C型架的整体刚性更好，夹持时的抗扭能力更强，适合需要大夹持力的重负荷作业场景，而架体表面的圆弧过渡设计也能减少作业过程中磕碰划伤的风险，压头端面如果加装非金属软垫，还能用来夹持表面质量要求高的有色金属、木质或者塑料工件，不会在工件表面留下压痕。建模时要注意各活动部件的运动间隙校核，螺杆在架体的螺纹孔内要能顺畅转动，不能有卡滞现象，手柄转动时的活动半径范围内不能和架体产生干涉，保证整个夹紧行程内操作顺畅。
