壁挂式支护控制粘云母安装结构

　　在矿山井下巷道支护、隧道围岩加固这类需要布设线缆穿舱防护的施工场景里，这类壁挂式支护控制粘云母结构是很常见的配套安装组件，核心作用是在垂直支护壁面上为控制线缆、传感线路提供稳定的穿舱支撑与密封隔离，避免支护壁面的落渣、渗水直接侵蚀线路接头，同时抵消巷道围岩微小形变带来的安装应力，保障控制线路长期运行的稳定性。

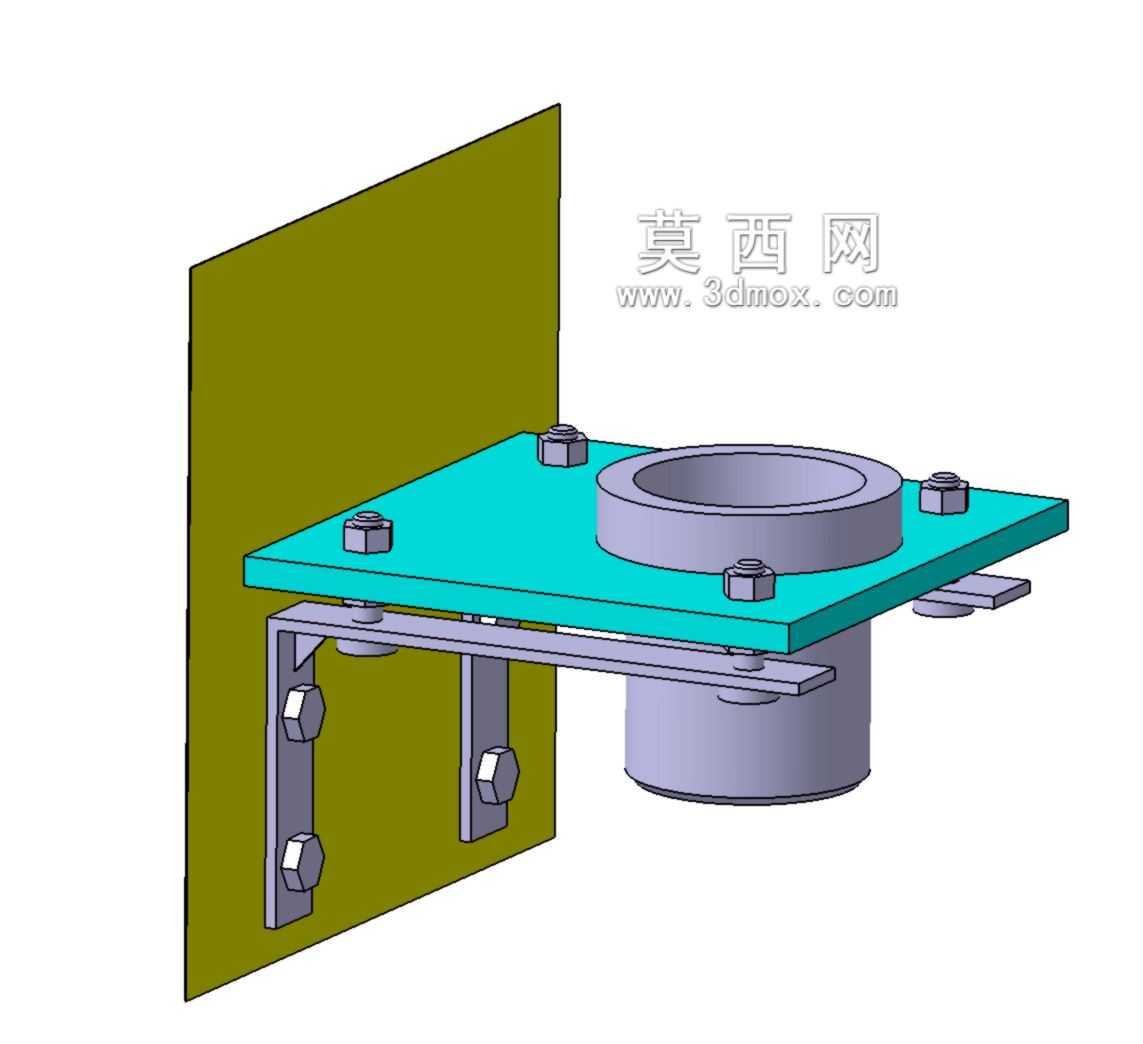

　　从实际安装边界来看，这套结构的安装基准是垂直的支护壁面，采用L型折弯支撑件作为承重基础，支撑件的两个垂直折边分别贴合壁面与水平安装板，壁面侧折边预留三个等距分布的螺栓过孔，适配M10规格的膨胀螺栓固定，孔位间距按照井下常用支护锚杆的布设间距做了匹配，安装时不需要额外在壁面打孔调整位置，直接对齐现有锚杆点位就能完成固定，单组支撑件的垂直承重能力可以达到80kg，完全满足控制舱段加上线缆束的总承重要求。水平安装板采用6mm厚的碳钢板裁切而成，四个角预留M8螺栓孔，用来固定上方的法兰座，板件和下方L型支撑件之间采用两个调节螺栓连接，安装时可以通过旋转螺栓微调水平板的平面度，抵消壁面不平整带来的安装倾斜，保证上方法兰座的轴线始终保持垂直状态，避免穿线时线缆被法兰边缘剐蹭破损。

　　上方的法兰座是整套结构的核心功能件，采用台阶式圆柱结构，下半段直径小于上半段法兰盘，刚好可以穿过水平安装板的中心预留孔，法兰盘上均匀分布四个M6内六角螺栓孔，和水平板上的孔位完全对齐，拧紧螺栓后法兰盘和水平板之间可以加装橡胶密封垫，阻挡井下的煤尘、渗水从板件缝隙渗入下方的线缆区域。法兰中心是贯穿的通孔，孔径按照常用控制线缆的最大外径做了1.2倍的余量设计，穿线后可以在通孔内填充粘云母填充料，也就是这套结构名称里的粘云母部分，这种材料本身具备良好的绝缘性、密封性和一定的形变余量，固化后既能固定线缆位置，避免线缆受外力拉扯时接头松动，又能隔绝壁面传递来的振动，还能起到阻燃隔热的作用，适配井下复杂的工况环境。

　　设计这套结构的时候，首先考虑的是井下安装的便捷性，所有零部件都采用标准化的紧固件连接，没有焊接部位，运输时可以拆成平板件打包，到现场不需要焊接设备，只用普通扳手就能完成组装，适配井下作业空间狭窄、动火作业受限的实际条件。其次是结构的容错性，L型支撑件和水平板之间的调节螺栓有15mm的调节行程，就算壁面存在局部凸起或者凹陷，也能通过调节保证水平板的安装精度，不需要额外打磨壁面，节省现场安装的工时。另外所有外露的金属件都做了镀锌钝化处理，应对井下高湿度、高腐蚀的空气环境，避免短时间内出现锈蚀导致结构强度下降。

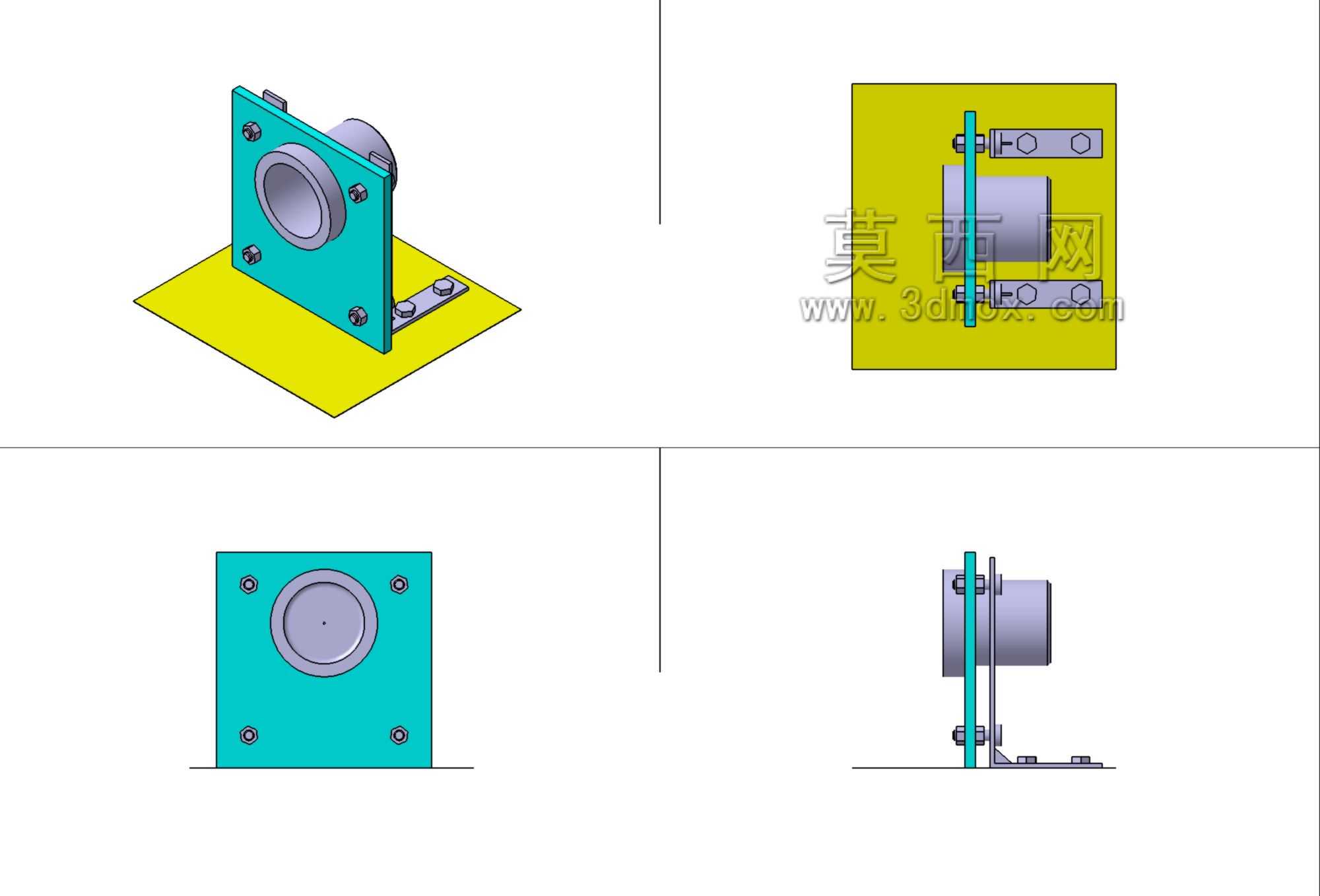

　　从外形尺寸来看，整套结构安装完成后，水平板距离壁面的伸出长度是120mm，不会占用过多的巷道通行空间，法兰座高出水平板的高度是35mm，下方伸出水平板的长度是40mm，预留了足够的线缆弯曲半径，穿线后线缆不会出现过度弯折导致线芯断裂的问题。壁面侧的支撑件总高度是180mm，三个固定孔的垂直间距是70mm，固定后支撑件的受力分布均匀，就算受到侧向的碰撞力，也不会出现螺栓松动或者支撑件变形的情况。

　　实际使用过程中，这套结构除了用来穿设控制线缆，也可以作为小型传感设备的安装基座，比如在法兰上方加装围岩位移传感器、应力传感器的时候，只需要更换对应孔径的法兰盘，不需要改动下方的支撑结构，具备不错的通用适配性。填充的粘云母材料在后期线路维护时也可以方便地剔除，重新穿线后再次填充即可，不需要整体更换结构件，降低了后期运维的成本。另外整套结构的棱角都做了倒角处理，没有尖锐的飞边毛刺，安装和维护时不会划伤施工人员的手套或者皮肤，符合井下作业的安全规范要求。
