线棒式工位物料暂存分拣架结构

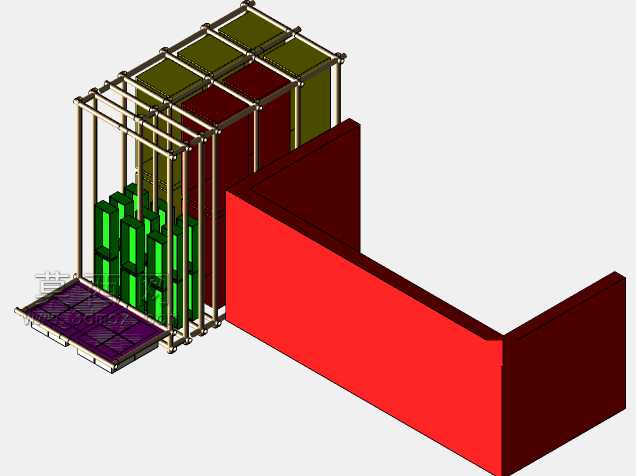

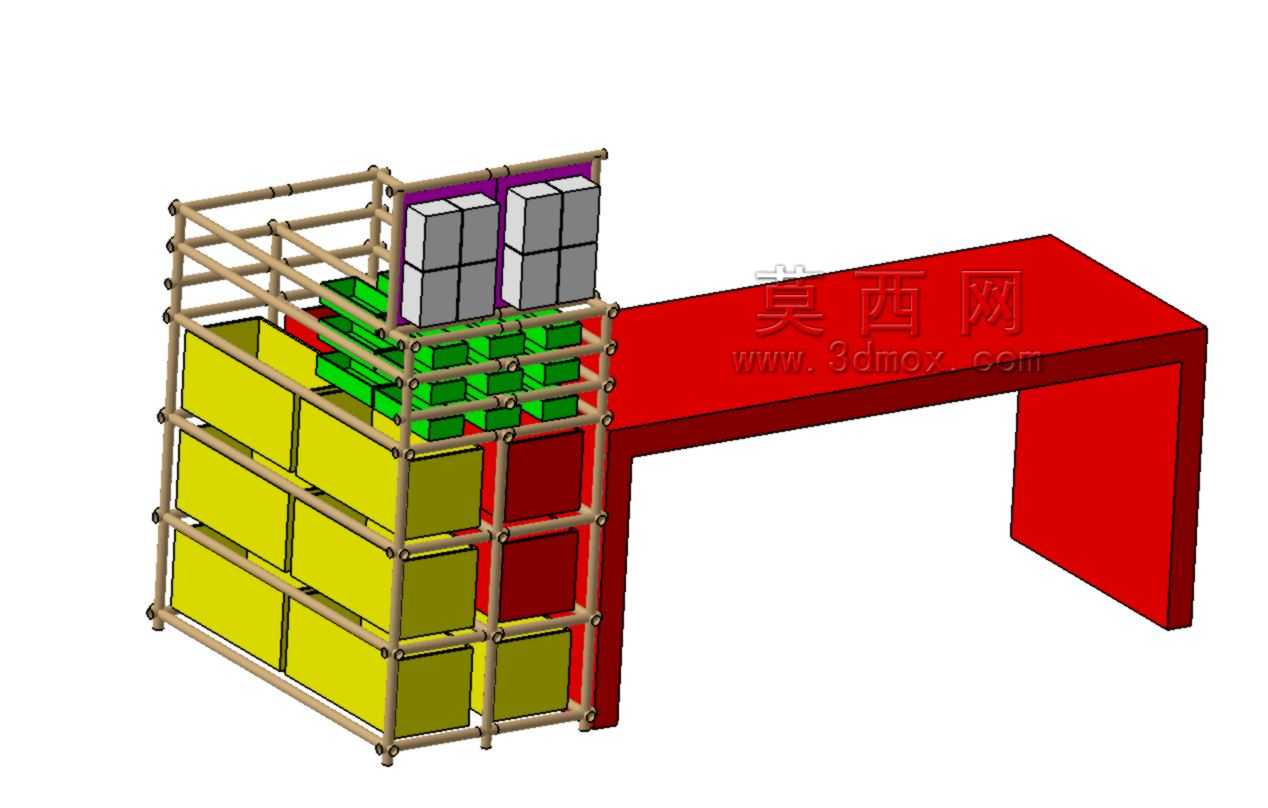

　　这套结构针对生产工位旁的物料周转需求设计，核心解决线边作业时物料分类存放、随取随用的痛点，常见于装配工位、质检工位的旁侧布置，替代传统固定式货架无法适配工位布局调整的问题。整体采用线棒（精益管）搭配连接件搭建主体框架，线棒的模块化属性让整个架体可以根据现场工位的实际空间、物料盒尺寸灵活调整层间距与分隔宽度，不需要额外焊接或者定制加工，现场组装仅需要常规的内六角工具即可完成，适配多品种小批量生产场景下频繁换型的物料存放需求。架体左侧为多层物料存放区，每层预留的空间刚好适配标准尺寸的物料盒，图中黄色、绿色、灰色的块体对应不同规格的周转料盒，不同颜色的料盒可对应不同类别的零件——比如黄色存放常规装配件、绿色存放易损耗的标准件、

　　灰色存放待检验的半成品，作业人员不需要额外标识就能快速定位取料，减少找料的无效动作时间。架体右侧延伸出一体式的红色台面结构，台面高度与常规站立作业的工位高度匹配，作业人员可以直接在这个台面临时放置待装配的工件、作业指导书或者小型工装，不需要额外配置独立的工作台，节省工位旁的占用空间，台面向架体方向的延伸段刚好和存放区顶层齐平，取完物料可以直接移到台面上操作，动作路径最短，符合人体工程学的作业动线设计。从安装边界来看，整个架体的底部支撑脚采用可调脚杯设计，可以适配车间地面不平整的情况，调整脚杯高度让整个架体保持水平，避免料盒滑动；架体的整体深度控制在600mm以内，刚好符合人手站立操作的最大取料距离，不需要探身就能够到最内侧的物料，

　　宽度方向可以根据工位的可用空间灵活拼接，单组架体宽度控制在1200mm以内时整体稳定性最佳，如果需要更长的存放面可以多组拼接，拼接处通过共用线棒立柱减少材料浪费。设计时特意在架体顶层预留了更高的存放空间，用来放置体积稍大的周转箱，下方三层的层间距统一设置为200mm，适配绝大多数标准尺寸的零件盒，每层的线棒横梁都做了双管加固，单层层载可以达到30kg，足够存放常规的金属零件、塑料件，不会出现横梁弯曲变形的问题。架体和右侧台面的连接位置采用专用的线棒台面连接件，不需要在台面上打孔，直接通过卡扣抱紧线棒立柱固定，台面采用高密度复合板表面贴防静电胶皮的配置，适配电子装配类工位的防静电需求，如果是机加工工位可以更换为钢板台面，

　　耐油污和磕碰性能更好。实际应用中，这类架体还可以根据需求在侧面加装挂钩、物料盒挂条，用来放置小型工具、作业指导书夹，或者在底部加装脚轮变成可移动的物料周转车，适配需要频繁移动工位的生产场景。整个结构没有多余的冗余设计，所有管材和连接件都是标准件，损坏后可以单独更换，不需要整体报废，维护成本远低于传统的焊接式货架，而且可以随着生产布局的调整反复拆装重组，不会造成材料浪费。在结构强度校核上，立柱采用壁厚1.2mm的覆塑线棒，搭配金属冲压连接件，整体架体的满载总承重可以达到150kg，完全满足线边工位日常的物料存放需求，不会出现侧翻或者垮塌的风险，架体的边角位置都做了圆弧处理，没有尖锐的突出部分，避免作业人员来回走动时磕碰受伤。
