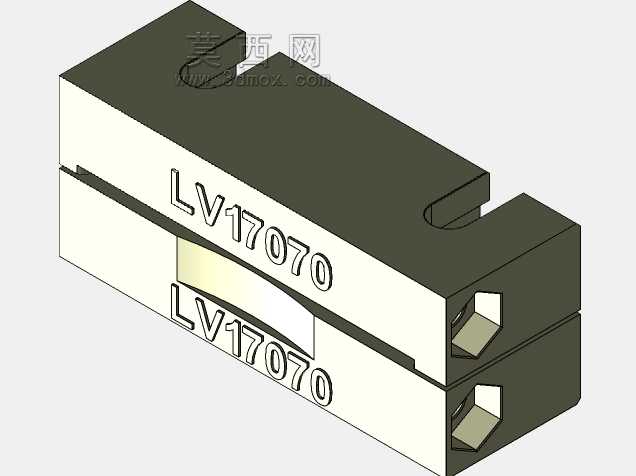

LV17070型工件夹持定位工装结构

　　在常规机加工、精密装配以及自动化生产线的工件定位环节，这类分体式夹持控股结构的应用场景十分广泛，不管是普通铣床的批量工件装夹、磨床的精密定位加工，还是自动化产线的工件移栽定位工位，都能看到这类结构的身影。区别于传统整体式虎钳或者通用平口钳的大行程适配设计，这款LV17070夹持结构更偏向小尺寸工件的快速精准定位，针对特定轮廓的工件做了适配性的夹持面设计，不需要每次装夹都做复杂的找正操作，能大幅缩短单件工件的装夹辅助时间，在中小批量的精密零件加工场景下，装夹效率提升效果十分明显。

　　从功能特性来看，该结构采用上下分体式的夹持主体设计，两个夹持块的配合面做了适配工件轮廓的仿形开槽，开槽位置刚好对应工件的装夹避让位，装夹时只需要将工件嵌入对应槽位，通过两个块体的侧面锁紧结构施加夹紧力，就能完成工件的完全定位，限制工件六个方向的自由度，避免加工过程中出现工件窜动、振颤的问题。夹持块的侧面设计了内六角锁紧孔位，适配标准内六角扳手操作，锁紧力的传递路径直接，从锁紧螺钉到夹持块再到工件接触面，没有多余的力传递损耗，能保证足够的夹持刚性，即使是承受较大切削力的铣削加工工况，也不会出现夹持松动的问题。两个夹持块的外露面都做了清晰的标识刻印，方便车间现场的工装管理，不同规格的夹持块不会出现混放错用的情况，也能帮助操作人员快速识别工装的适配工件型号，减少工装调试的出错概率。

　　设计思路上，这款夹持结构没有采用复杂的多连杆或者气动液压驱动结构，完全依靠纯机械的刚性锁紧实现夹持功能，结构可靠性更高，后期维护成本极低，不需要配套气源、液压站等辅助动力设施，在没有动力配套的普通机加工工位也能直接使用。分体式的结构设计也降低了加工难度，两个夹持块可以分开进行铣削、磨削加工，配合面的精度更容易保证，相比整体式的开槽结构，分体加工的形位公差能控制得更严格，两个块体的配合平面经过精磨处理，贴合间隙能控制在0.02mm以内，装夹重复定位精度可以稳定保持在0.01mm级别，满足大部分精密加工的定位精度要求。结构上没有多余的凸起或者复杂曲面，日常清理切屑、切削液也十分方便，加工完成后只需要用压缩空气吹扫就能将缝隙里的切屑清理干净，不会出现切屑卡滞影响后续装夹精度的问题。

　　从安装边界和尺寸适配来看，该夹持结构的整体外形为规整的长方体结构，底面为精磨的平面，可以直接适配标准机床工作台的T型槽安装，也可以配合基础板安装在自动化产线的定位工位上，安装时不需要做额外的基面修配。整体的宽度和长度尺寸适配常规小型工件的装夹需求，不会占用过多的工作台安装空间，在同一个工作台面上可以同时布置多组该夹持结构，实现多工件的同时装夹加工，进一步提升设备的加工效率。侧面的锁紧孔位位置做了下沉设计，锁紧螺钉安装后不会突出夹持块的外表面，避免加工过程中刀具和锁紧螺钉发生碰撞，也不会干涉周边其他工装或者刀具的运动路径。夹持块的开槽深度经过精准计算，既保证足够的工件夹持接触面积，避免夹持力过大造成工件表面压伤，也能保证工件装夹后加工面完全外露，不会出现刀具和工装本体干涉的情况，适配工件的厚度范围覆盖常规小型精密零件的加工需求，不需要额外加装垫片就能完成不同厚度同轮廓工件的装夹适配。

　　在实际使用过程中，这类夹持结构的耐用性表现也十分出色，整体采用合金工具钢材质加工，经过淬火处理后表面硬度能达到HRC58-62，夹持面经过精磨后耐磨性能优异，长期反复装夹也不会出现明显的磨损变形，使用寿命远高于普通的软质工装。针对不同的加工工况，还可以在夹持接触面上粘贴铜皮或者尼龙垫片，避免装夹表面精度要求较高的工件时出现夹痕，满足不同表面质量要求的工件装夹需求。相比通用夹具，这种专用夹持结构的装夹操作步骤更少，对操作人员的技能要求更低，新入职的操作人员经过简单讲解就能独立完成装夹操作，能有效降低车间对高技能装夹操作人员的依赖，稳定批量加工的产品质量一致性。
