分体式虎钳工件夹持固定结构

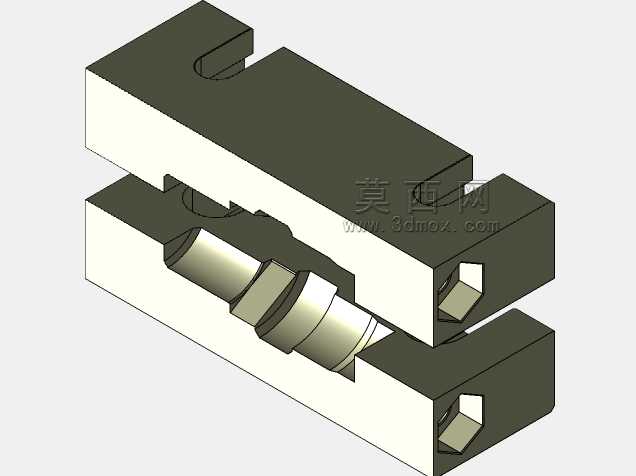

　　在机加工工位的日常装夹作业中，这类分体式夹持结构常被用于小型精密零件的铣削、钻孔工序定位，区别于整体式虎钳的固定钳身设计，该结构采用上下分体的咬合式布局，能够适配不同厚度的异形工件装夹需求，尤其适合带台阶面、局部凸台的小型五金件加工场景，可有效避免整体钳口夹持时出现的工件翘边、定位偏移问题。从结构设计逻辑来看，该夹持件的上下钳体均开设了对称的内六角安装孔位，可通过内六角螺栓直接固定在机床工作台或者专用工装基板上，安装时无需额外制作转接垫块，两个钳体的相对间距可根据工件的实际宽度灵活调整，适配的工件夹持宽度范围覆盖常规小型精密零件的加工尺寸需求，钳体的咬合面做了平直度处理，夹持接触区域的平面度控制在机加工装夹允许的公差范围内，

　　能够保证装夹后工件的基准面与机床工作台面平行，减少后续加工的找正时间。钳体中部开设的阶梯型内孔结构，并非用于穿装螺栓，而是为了适配带轴类特征的工件装夹，当需要夹持带圆柱段的小型零件时，可将工件的圆柱段嵌入该阶梯孔内，实现径向与轴向的双重定位，避免加工过程中工件受切削力作用出现轴向窜动，这种内嵌式的定位设计无需额外制作专用轴类夹具，大幅降低了小批量零件加工的工装准备成本。上下钳体的咬合边缘做了微小的倒角处理，一方面是为了避免装夹时锋利边缘划伤工件表面，另一方面也能在开合钳体时减少两个配合面的磕碰损伤，延长工装的实际使用寿命，钳体的整体外形采用方正的块式结构，没有多余的外凸特征，在工作台面上安装时不会占用过多的操作空间，

　　多套夹持结构并排布置时也不会出现干涉问题，适合多工位批量加工的工装布局需求。从实际使用的角度出发，该夹持结构的分体设计还有一个明显优势，就是当其中一个钳体的咬合面出现磨损或者磕碰损伤时，可单独更换损坏的钳体，无需整体报废整套夹具，能够有效降低工装的维护成本，钳体上的安装孔采用沉头设计，螺栓锁紧后螺栓头部不会高出钳体表面，避免加工过程中刀具与螺栓发生碰撞，消除了装夹带来的安全隐患。在做三维建模时，该结构的配合面公差需要根据实际加工场景做适配调整，如果用于精加工工序，两个钳体的咬合面平行度公差需要收紧，安装孔的位置度公差也要相应提高，保证装夹后的重复定位精度；如果用于粗加工工序，可适当放宽公差要求，降低钳体本身的加工成本。

　　钳体的材质通常选用45号钢做调质处理，咬合面可根据需要做局部淬火，提高表面耐磨性，针对有色金属零件的加工场景，也可在咬合面粘贴铜皮或者尼龙垫片，避免夹伤工件表面。该结构除了用于普通铣床、钻床的工件装夹外，也可适配线切割、电火花加工的工件定位，只要调整安装螺栓的锁紧位置，就能实现不同角度的工件装夹，相比通用型平口钳，这种分体式夹持结构的灵活性更高，针对特殊形状工件的适配性更强，是小型加工车间做非标零件加工时常用的经济型工装结构。
