机加工用对开式工件夹持定位座

项目分类:工装 发布时间:2021-11-04 ID:368509
  • 机加工用对开式工件夹持定位座

  在常规金属切削加工、小型零件批量检测工位以及自动化线体的上料定位环节,这类对开式的工件保持结构是出镜率极高的工装部件,很多一线做工艺的工程师在做小尺寸轴类、套类零件的工位固定时,都会优先考虑这类结构,核心原因就是它的装拆效率比传统的三爪卡盘、平口钳要高很多,不需要反复调整夹持行程,上下料只需要完成开合动作就能实现工件的锁紧与释放,非常适配节拍在10秒以内的快节奏加工或者检测工位。

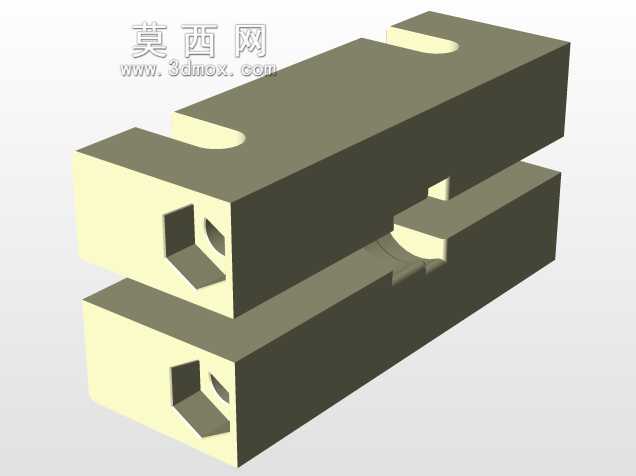

  从结构本身来看,这个夹持座采用上下分体的对合设计,两个主体块的结合面加工有对称的半圆弧型夹持槽,当上下块合模时,两个半槽就会拼合出完整的圆形夹持型腔,刚好可以容纳圆柱类的工件,槽边做了小尺寸的倒角导入结构,工件放入时不会因为边角磕碰出现卡滞,哪怕是上料过程中工件存在毫米级的位置偏差,也能顺着倒角滑入夹持型腔内部,降低自动上料的对位精度要求。上下块的外侧都加工了内六角型的锁紧孔,安装时可以直接用内六角螺栓穿过孔位,把整个夹持座固定在机床工作台或者线体的安装基板上,螺栓孔做了沉台设计,锁紧后螺栓头不会突出夹持座的本体表面,不会和上下料的机械手、工件转运结构产生运动干涉。

  夹持座的顶面和底面都加工有通长的导向槽,这个槽的作用一方面是和安装基板上的定位凸条配合,实现夹持座本身的快速定位,安装时不需要反复打表找正,只要顺着导向槽滑入安装位就能保证夹持型腔的轴线和加工主轴或者检测探头的轴线重合,安装调试时间能缩短六成以上;另一方面这个导向槽也可以作为夹持行程的导向结构,当需要适配不同直径的工件时,可以在上下块之间增加不同厚度的调整垫片,调整垫片的厚度就能改变合模后夹持型腔的实际直径,不需要重新制作整套夹持座,一套基座就能覆盖直径差在5mm以内的多种规格工件,大幅降低多品种小批量生产的工装制作成本。

  在夹持型腔的侧面,上下块都加工了侧向的避让缺口,这个缺口的设计是考虑到加工过程中刀具的走刀空间,比如当需要对工件的侧面进行铣槽、钻孔加工时,刀具可以从缺口位置进刀,不会和夹持座本体发生碰撞,同时这个缺口也可以作为排屑通道,加工产生的金属切屑可以顺着缺口直接排出,不会堆积在夹持型腔内部导致工件装夹不到位,日常清理的时候用压缩空气从缺口位置吹一下就能把残留的切屑清理干净,维护起来非常方便。

  从安装边界来看,整个夹持座的外形是规整的长方体结构,长宽高尺寸都控制在小型工装的适配范围内,安装孔的中心距符合常规机床工作台的T型槽间距标准,不需要额外制作过渡连接板就能直接安装在大多数普通铣床、钻床以及检测平台上,本体的棱角都做了小尺寸的倒角处理,安装和搬运过程中不会划伤操作人员的手套或者手部,也不会因为尖锐棱角的磕碰导致本体出现崩缺,影响定位精度。上下块的结合面做了精磨处理,合模后的贴合间隙控制在0.02mm以内,夹持工件时不会出现偏摆,夹持后的工件径向跳动量可以控制在0.03mm以内,完全能满足普通机加工的精度要求,如果是高精度的磨削加工场景,也可以在这个基础结构上增加硬质合金的夹持镶块,进一步提升夹持精度和耐磨性能。

  实际使用的时候,这类夹持座通常会配合气动或者液压的压紧机构使用,上下块的其中一块固定在安装基板上,另一块和压紧缸的活塞杆连接,压紧缸动作时就能带动活动块完成开合,不需要人工手动锁紧,能直接接入自动化生产线的控制逻辑,和上料机械手、加工主轴的动作做联动,实现全流程的自动装夹加工。相比整体式的夹持套,这种分体式的结构还有一个优势,就是当夹持槽出现磨损的时候,只需要重新研磨结合面或者更换磨损的块体就能恢复精度,不需要整体报废,工装的全生命周期使用成本能降低很多,很多做小零件批量加工的车间,都会备上几套不同规格的这类夹持座,应对不同尺寸工件的装夹需求,比通用夹具的适配性更强,装夹效率也更高。
