机加工用对向夹紧式工件夹持座结构设计

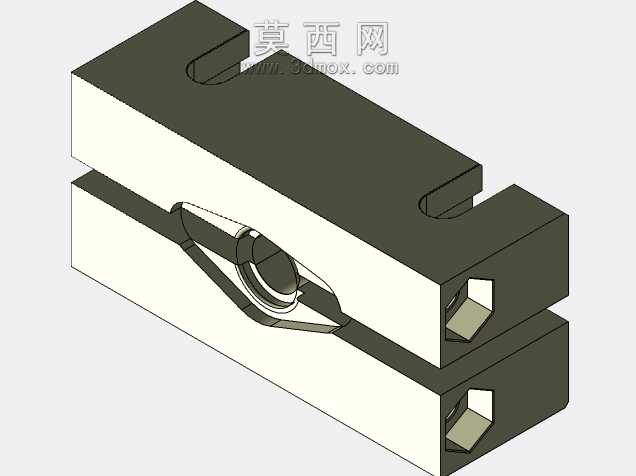

　　在常规立式铣床、加工中心的批量零件加工场景中，这类对开式夹持座是工位上使用频率极高的工装部件，主要承担小型轴类、块状坯料的定位与夹紧职能，区别于通用平口钳的大行程适配特性，这类专用夹持座往往针对特定尺寸区间的工件做定制化结构设计，夹紧刚性更强，装夹重复定位精度更稳定，能有效减少加工过程中的工件颤振问题。从结构细节来看，整体采用上下对合的两块夹具体作为主体承载结构，两块夹体的结合面加工有对称的菱形让位槽，槽体中心设置圆形穿装孔，用于穿过拉紧螺栓，当螺栓锁紧时，上下夹体沿结合面均匀贴合，对中间放置的工件形成周向抱紧力，这种结构的优势在于夹紧力沿结合面均匀分布，不会出现单点应力集中导致的工件夹伤变形问题。夹体的两端分别加工有内六角凹孔，

　　用于配合工位上的定位销做快速安装定位，安装时不需要额外调整夹座的水平位置，直接将凹孔对准工作台上的定位销插入即可完成初定位，后续只需要锁紧两侧的固定螺栓就能完成夹座的安装固定，大幅缩短换型时的工装调整时间。夹体上部加工的U型开口槽，是为了适配工作台的梯形槽螺栓安装结构，槽宽与常用的M10、M12梯形槽螺栓尺寸匹配，安装时螺栓可以沿U型槽做小范围的位置调整，补偿工作台定位销的位置公差，避免出现安装孔位错位无法装配的问题。设计这类夹持座的时候，首先要明确夹持工件的尺寸范围，结合面的夹紧槽轮廓需要根据常见工件的外形做适配，比如针对圆形轴类工件可以将槽型加工为V型结构，针对方形坯料则可以加工为平直面，

　　本次的菱形槽结构主要适配带扁位的异形轴类零件，装夹时扁位可以与槽的直面贴合，防止工件加工时出现周向转动。夹体的材质一般选用45号钢做调质处理，硬度控制在HB220-250区间，既保证足够的结构刚性，又具备一定的韧性，避免夹紧时出现脆裂问题，结合面需要做精磨处理，平面度控制在0.02mm以内，保证上下夹体贴合时没有间隙，避免夹紧时出现夹体倾斜导致的工件定位偏差。在实际使用过程中，这类夹持座可以多个并排安装在机床工作台上，一次装夹就能完成多件工件的加工，相比通用平口钳的单工位装夹，加工效率能提升40%以上，同时因为夹紧力的方向垂直于加工受力方向，刀具切削时的冲击力会直接传递到夹具体上，不会作用在拉紧螺栓上，能有效延长螺栓的使用寿命，

　　减少工装维护成本。夹体的整体外形尺寸控制在长度120mm、宽度60mm、总厚度40mm的区间内，属于小型工装部件，不会占用过多的工作台安装空间，同时足够的实体厚度能保证夹紧时的结构刚性，不会因为夹紧力过大出现夹体变形的问题。设计时还需要考虑夹体的边角处理，所有外露的锐边都要做C1倒角处理，避免操作人员装夹工件时被锐边划伤，同时倒角也能去除加工时产生的毛刺，提升工装的装配精度。两端的内六角凹孔深度控制在8mm，既能保证定位销的插入深度足够，不会出现定位偏移，又不会因为孔深过大导致夹体的有效壁厚变薄，影响结构强度。中心的拉紧螺栓孔直径比所用螺栓大1mm，预留足够的装配间隙，避免螺栓与孔壁出现卡滞，导致上下夹体无法完全贴合。在实际的加工验证中，这类夹持座在夹持直径20-30mm的带扁位轴类零件时，重复定位精度可以控制在0.01mm以内，满足铣扁、钻孔、攻丝等常规机加工工序的精度要求，即使在大切削量的粗加工场景下，工件也不会出现移位问题，加工稳定性远优于通用的简易夹具。
