POKA轭式虎钳钳口工件夹持结构

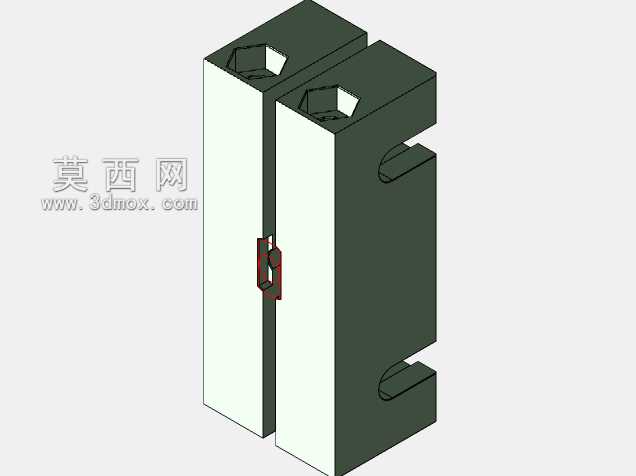

　　这款虎钳配套钳口夹持结构，主要适配常规机加工工位的虎钳装夹需求，在铣削、钻孔、轻度磨削工序中承担工件定位与夹紧的核心作用，区别于标准平钳口的通用装夹，该结构针对异形件、薄壁件的装夹痛点做了针对性优化，避免常规钳口装夹时的工件压伤、定位偏移问题。从结构布局来看，整体采用分体对称式设计，两个钳口块分别对应虎钳的活动钳身与固定钳身安装位，安装侧预留了与标准虎钳钳身匹配的定位卡槽，卡槽尺寸适配市面主流6寸机用虎钳的安装边界，安装时无需额外改造虎钳本体，直接替换原有平钳口即可完成装配，钳口块主体采用矩形截面结构，整体厚度控制在合理范围，不会过多占用虎钳的有效开合行程，保证常规尺寸工件的装夹空间。夹持工作面做了差异化的结构设计，

　　非接触区域做了避空处理，仅在对应工件定位的位置设置夹持接触位，同时在钳口块上部加工了内六角安装孔，用于将钳口块锁紧在虎钳钳身上，安装孔采用沉头设计，锁紧后螺栓头部完全沉入孔内，不会突出钳口表面干涉工件装夹。钳口块侧面设置的半圆卡槽结构，主要用于装夹带圆柱面的轴类工件，装夹时圆柱面卡入半圆槽内，可有效避免轴类工件装夹时的转动偏移，相比普通平钳口装夹轴类件需要额外加装V型块的方案，该结构集成了轴类装夹功能，减少了工位辅件的更换频次。中间位置的弹性夹持结构，是该钳口的核心设计点，采用带弹性让位的夹持触点，在夹紧薄壁类工件时，弹性结构可微量补偿夹紧力的波动，避免刚性钳口过大的夹紧力导致薄壁件变形，同时触点处的窄面接触设计，

　　可在相同夹紧力下获得更大的接触压强，保证工件装夹的稳定性，减少铣削过程中的工件振颤。在实际加工场景中，这类定制钳口多用于小批量多品种的机加工工位，比如工装夹具零部件的加工、小型非标零件的铣削工序，相比通用平钳口，它可以减少装夹找正的时间，针对特定外形的工件可以实现快速定位，不需要每次装夹都打表找正工件位置，对于批量加工的零件，可有效提升装夹效率，降低操作人员的劳动强度。设计过程中，首先考虑的是与现有虎钳的互换性，所有安装尺寸均匹配标准虎钳的安装接口，不需要用户做二次加工即可装配使用，其次是夹持的可靠性，针对不同外形的工件设置了对应的夹持接触面，平面区域用于装夹常规方形工件，半圆槽用于装夹轴类工件，弹性触点用于装夹薄壁易变形工件，

　　覆盖了常规机加工工位80%以上的小型工件装夹需求。材质选择上，钳口主体采用合金工具钢材质，整体淬火处理后硬度达到HRC48-52，保证夹持面的耐磨性，长期使用不会出现夹持面压塌、磨损的问题，弹性触点部位做了局部回火处理，保证弹性结构的韧性，避免反复夹紧松开过程中出现断裂失效。安装边界方面，单个钳口块的长度、宽度、高度尺寸均严格匹配6寸机用虎钳的安装尺寸，安装后两个钳口闭合时的对齐精度控制在0.02mm以内，保证装夹工件时的平行度要求，不会因为钳口本身的精度问题导致工件装夹倾斜，影响最终加工精度。在日常使用中，该钳口可配合虎钳完成不同材质工件的装夹，包括铝合金件、钢件、铜件等，针对不同材质的工件，还可以在夹持触点处加装铜皮或者尼龙垫，进一步避免工件表面夹伤，满足高精度零件的装夹要求。
