机加工用分体式工件夹持定位夹具结构

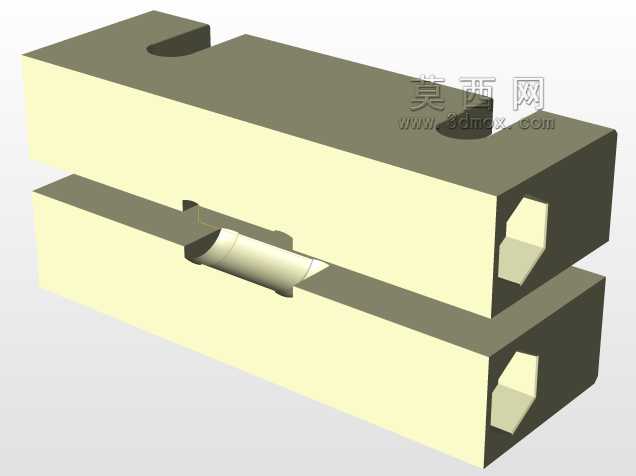

　　在常规金属切削加工、小批量零件试制的车间场景里，工件夹持部件是衔接机床工作台与待加工坯料的核心中间载体，其装夹可靠性直接决定加工过程的振动幅度、尺寸公差稳定性，甚至会影响刀具的非正常损耗速率。这套分体式夹持结构没有采用传统虎钳的整体式钳身设计，而是拆分为上下两个对称的块状基体，两个基体的贴合面开出贯通的装夹型腔，能够适配轴类、带台阶异型小零件的周向定位需求，不需要额外制作定制软钳口就可以完成非规则外形零件的装夹固定。

　　从结构设计逻辑来看，上下基体的外侧顶面开出了T型槽安装位，能够直接配合机床工作台的T型螺栓完成整体固定，不需要额外加装过渡连接板，安装时的找正基准直接取基体的外侧直面，单次装夹的找正时间可以压缩到传统定制夹具的三分之一左右。装夹型腔的内壁做了分段式的避让设计，中间段的圆弧型腔用来承托圆柱形坯料的外圆面，两端的异型让位槽刚好对应待加工零件的台阶突出结构，装夹时不会因为压合外力导致零件的已加工面出现压痕变形，同时上下基体合模后，型腔的配合间隙控制在0.02mm以内，能够避免切削过程中出现细切屑嵌入配合缝的问题，减少每次装夹前的清理工作量。

　　实际使用过程中，这套夹持结构可以根据待加工零件的外形尺寸，在两个基体之间叠加不同厚度的调整垫片，适配一定直径范围内的轴类零件装夹，不需要针对每一种直径的零件单独制作夹具，对于多品种小批量的加工场景适配性很强。上下基体的合模定位依靠贴合面的边缘止口完成，不需要额外加装定位销，拆装过程只需要拧紧两侧的压紧螺栓就可以完成工件的锁紧，操作步骤比传统三爪卡盘装夹异型零件更简便。

　　从安装边界尺寸来看，整体块体的长宽比例控制在2:1左右，高度方向的尺寸不会超出普通立式铣床、加工中心的Z轴安全行程范围，安装时不需要调整机床的原有行程限位，直接固定在工作台的任意T型槽位置都可以使用。基体的边角位置都做了C2倒角处理，避免操作人员上下料时被锐边划伤，同时基体的上表面预留了辅助定位的基准孔位，可以配合百分表完成夹具的同轴度找正，也可以加装定位挡块实现零件的轴向定位，完成轴类零件的端面槽、径向孔的加工工序。

　　不同于液压、气动类的自动夹持夹具，这套纯机械结构的夹持部件没有密封件、易损气动元件，日常维护只需要定期清理贴合面的切屑、涂抹防锈油即可，在切削液喷淋的潮湿加工环境里也不会出现元器件失效的问题，使用寿命远高于带动力元件的复杂夹具。针对薄壁类零件的装夹场景，上下基体的合模压力可以通过螺栓的拧紧力矩精准控制，不会因为夹紧力过大导致薄壁零件出现装夹变形，加工完成松开螺栓后零件的尺寸回弹量可以控制在公差允许范围内。在普通钻床的工序场景里，这套夹持结构也可以配合平口钳固定在钻床工作台上，完成小零件的钻孔、铰孔工序装夹，不需要频繁更换不同规格的钻床夹具，减少车间的夹具库存占用空间。
