三坐标测量机130mm高联锁CMM支架

　　在精密检测车间的日常作业中，三坐标测量机（CMM）的装夹定位精度直接决定了大型零部件的尺寸检测可靠性，这款针对CMM BED2版本设计的加高联锁支架，正是为解决大尺寸工件装夹时的定位高度不足、装夹刚性欠缺问题开发的专用定位构件。从实际使用场景来看，常规CMM标配支架的垂直高度往往无法满足大型结构件、异形焊接件的检测装夹需求，工件吊装到测量台面后，若支撑高度不足，测头在运行至工件下沿、侧方深腔位置时极易触发碰撞保护，甚至出现测针剐蹭工件表面的问题，而这款支架将垂直支撑高度设置为130mm，恰好预留出足够的测头运行安全空间，同时加长的水平支撑臂可以延伸至工件下方的悬空区域，避免大尺寸工件因支撑点跨距过大产生的自重挠曲变形，保证测量过程中工件基准面始终与CMM工作台面保持平行。

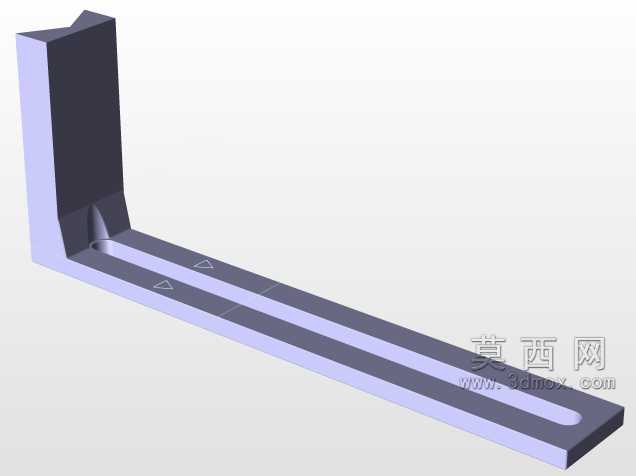

　　从结构设计逻辑来看，这款支架采用L型一体式结构，垂直段与水平段的连接处做了三角加强筋过渡，避免长期承重后转角位置出现应力集中导致的塑性变形，要知道三坐标测量环境虽然是恒温车间，但频繁装夹工件带来的交变载荷如果没有结构加强，用不了半年支架转角就会出现微米级的形变，这点形变在普通机加工装夹里或许可以忽略，但在微米级精度要求的三坐标检测中，足以让整批工件的测量数据出现系统性偏差。水平支撑臂上开设的长条形滑槽是联锁结构的核心设计，相邻支架可以通过滑槽内的锁紧块实现快速拼接联锁，当需要支撑长度超过1米的大型工件时，不需要额外制作整体式工装，只需要根据工件的支撑点位置排布多件支架，通过联锁结构将所有支架连接为一个刚性整体，既避免了单个支架受力偏移，又能适配不同外形尺寸工件的支撑需求，比传统的固定式支撑台灵活性高很多。

　　在安装边界的考量上，这款支架的底面做了高精度磨平处理，平面度控制在0.01mm以内，安装时直接贴合CMM工作台的花岗岩台面即可，不需要额外调整垫铁，垂直支撑面同样经过精磨，与底面的垂直度公差控制在0.008mm以内，作为工件定位的侧基准面使用时，不需要额外打表找正就能满足定位精度要求。支架的水平臂厚度经过反复校核，在保证130mm悬伸长度下承重不产生形变的前提下，尽可能压缩了自身厚度，避免支架本体占用过多的Z轴测量行程，要知道CMM的Z向有效行程是非常宝贵的，每多占用1mm的支撑高度，就意味着可测量工件的高度上限减少1mm，设计时通过有限元仿真对水平臂的截面形状做了优化，采用变厚度截面设计，靠近转角位置的截面厚度更大，向悬臂末端逐步收薄，在保证整体刚性的前提下将自重降低了近30%，操作人员单人即可完成支架的排布、调整与联锁锁紧，不需要借助起重设备，大幅缩短了大型工件检测前的工装准备时间。

　　实际投产使用中，这款支架主要适配箱体类铸件、大型焊接结构件、航空航天类异形结构件的三坐标检测装夹，相比传统的等高块叠加支撑方式，联锁后的支架不会因为工件放置时的冲击力出现移位，也不会因为测头触碰支架边缘产生位置偏移，支撑稳定性提升非常明显。很多检测车间之前用等高块支撑大型工件时，经常出现测量到一半某个等高块被碰歪，导致整段测量数据作废需要重新找正的情况，使用这款联锁支架后，这类问题基本可以杜绝。另外支架的所有棱边都做了倒角处理，没有尖锐毛刺，避免操作人员在调整工装时被划伤，也防止吊装工件时棱边剐蹭工件的已加工表面，细节设计完全贴合精密检测车间的实际使用需求。
