螺杆调节式工件夹持工装结构设计

项目分类:工装 发布时间:2021-11-04 ID:368665
  • 螺杆调节式工件夹持工装结构设计

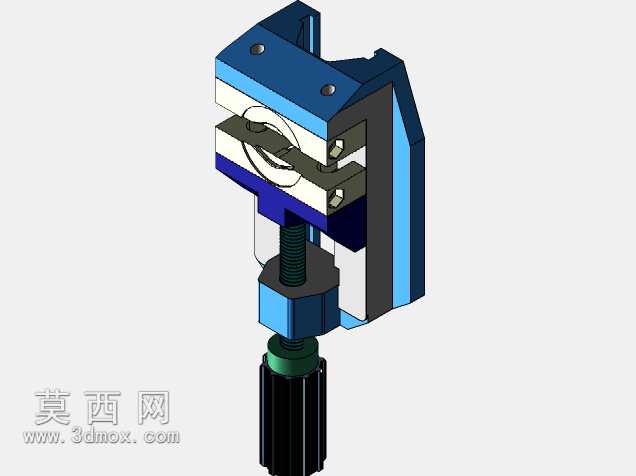

  在常规立式铣床、小型加工中心的单件小批量零件加工场景中,这类螺杆调节式夹持结构是现场操作师傅使用频率极高的工装类型,它不需要依赖机床自带的平口钳行程限制,可直接通过底部的杆状结构固定在机床工作台的T型槽或者专用工装立架上,针对轴类、小型异形块类零件的侧面铣削、钻孔、去毛刺工序做定位夹紧。从结构组成来看,整个夹持机构分为上部夹具体、中部调节螺杆、下部安装杆三个核心部分,上部夹头采用对称开合式结构,两块夹块的接触面做了V型与平面结合的适配设计,既可以装夹直径在适配范围内的圆形轴件,也可以装夹带平行面的方形小零件,夹块与主体框架之间通过圆柱销做转动连接,保证开合过程中不会出现侧向偏移,避免装夹时工件出现歪扭。

  中部的调节螺杆采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙根强度更高,夹紧时的传力性能更好,长时间承受夹紧反力也不会出现滑牙变形,螺杆下端配套了带防滑纹路的旋转手轮段,现场操作人员不需要额外使用扳手,徒手就可以完成夹紧与松脱操作,手轮与螺杆之间设置了轴向限位结构,转动手轮时只会带动夹块做开合动作,不会出现螺杆轴向窜动导致夹块错位的问题。下部的安装杆采用光杆加环形槽的结构,安装时可以直接插入工作台的配套安装孔内,通过侧面的紧定螺钉卡入环形槽完成轴向固定,不需要额外做法兰连接或者压板固定,安装拆卸的效率比传统螺栓固定的夹具高出不少,安装杆的直径与常规机床上的工装安装孔尺寸适配,不需要对现有工作台做二次改造就可以直接投入使用。

  设计这类夹持结构时,首先要考虑的是夹块的开合行程范围,行程过大会导致小尺寸零件装夹时螺杆伸出过长刚性不足,行程过小则无法覆盖常规加工零件的尺寸范围,因此夹块的转动销位置做了偏移设计,在保证最大张开尺寸满足常用零件装夹需求的同时,最小夹紧尺寸可以覆盖直径几毫米的小型轴件。夹块的夹持面做了淬硬处理,表面硬度达到HRC45-50,避免多次装夹零件后夹持面出现压痕凹陷,影响后续装夹的定位精度,夹块与主体框架的配合面预留了0.02毫米的间隙,既保证开合动作顺畅无卡滞,又不会因为间隙过大导致装夹后零件出现角度偏差。整个夹具体的主体框架采用一体式铣削加工成型,没有采用焊接拼接结构,避免焊接应力导致的框架变形,长期使用后框架的形位精度可以保持稳定,

  框架侧面做了减重凹槽设计,在保证整体结构刚性的前提下降低了工装自身重量,操作人员挪动更换工装时更加省力。在实际使用场景中,这类夹持工装除了用在机加工序的零件装夹,还可以搭配在小型焊接工位、装配工位上做零件的临时固定,针对需要多角度加工的零件,还可以将下部安装杆搭配回转底座使用,松开紧定螺钉后就可以带动整个夹具体旋转角度,完成零件不同方位的加工操作,不需要重新装夹零件,减少重复装夹带来的定位误差。夹块的开合动作与螺杆的进给做了联动设计,转动螺杆时两块夹块会同步向中心靠拢或者张开,不会出现单侧夹块先接触零件导致零件被推偏的问题,保证零件装夹后始终处于夹头的中心位置,对刀时不需要额外找正零件中心,能有效缩短单件加工的准备时间。夹持力的大小可以通过操作人员转动手轮的力度自主控制,针对薄壁类易变形零件,可以适当减小夹紧力避免零件夹伤变形,针对需要大切削量加工的实心零件,可以加大手轮的转动力度,获得足够的夹紧力避免加工过程中零件出现移位。整个结构没有复杂的弹性元件或者液压、气动组件,纯机械结构的设计让工装的故障率极低,日常维护只需要定期在螺纹配合面、转动销位置涂抹少量润滑脂就可以长期使用,不需要复杂的保养流程,非常适合加工现场复杂的使用环境,即使接触到切削液、金属碎屑也不容易出现卡死损坏的问题。
