双工位拱形槽工件夹持定位工装

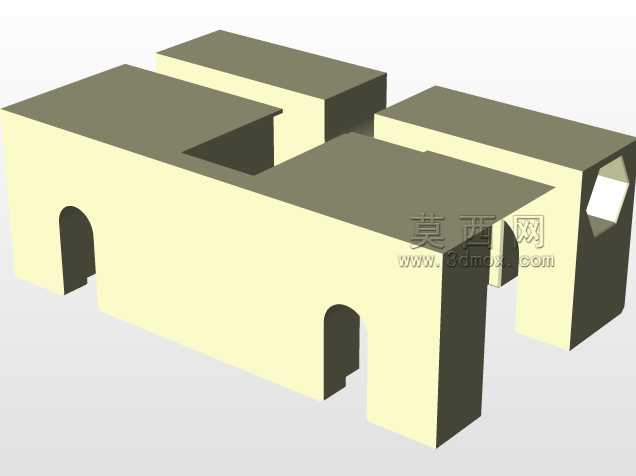

　　在常规中小批量机加工、部件装配的产线工位上，这类双工位结构的夹持件主要承担异形坯料的快速定位与装夹固定作用，区别于通用平口钳的全平面夹持逻辑，该结构针对带拱形槽特征的块状工件做了适配性的轮廓设计，能避免通用夹具装夹时出现的工件压伤、定位偏移问题。从结构布局来看，整体采用分体式对称排布的两个夹持工位，每个工位的夹持面都预留了与工件拱形槽完全匹配的凸起限位结构，装夹时无需额外打表找正，只要将工件的拱形槽对准夹持座上的对应凸台推入，就能完成X、Y两个方向的自由度限制，配合上方的压紧组件即可实现完全固定，单工位装夹耗时能控制在十秒以内，适配小批量多批次的柔性生产需求。设计阶段首先考虑的是工位间距的合理性，

　　两个夹持位之间预留了足够的刀具避让空间，不管是采用立铣刀做端面加工，还是采用装配工具做部件锁付，操作时都不会出现刀具或工具与相邻工位夹具干涉的问题；夹持座的主体采用方块式基体结构，底部预留了统一的安装孔位，可以直接固定在标准T型槽工作台上，也能搭配快换板实现不同机型之间的快速转线，安装边界完全适配常规400mm行程的立式加工工作台尺寸，不需要额外做转接板改造。夹持面的拱形凸台尺寸做了公差匹配设计，凸台与工件拱形槽之间采用H7/g6的间隙配合，既保证工件推入时的顺畅度，不会因为过盈配合出现工件卡滞无法快速装卸的问题，也能将定位误差控制在0.02mm以内，满足普通铣削、钻孔工序的精度要求；基体的非接触面都做了倒角处理，

　　避免操作人员上下料时被锐边划伤，同时也减少了夹具本身的应力集中点，提升长期使用的结构稳定性。不同于液压或气动夹具的复杂管路布局，该夹持结构可以搭配手动快速夹使用，不需要外接气源或液压站，适合没有集中供气的小型加工车间、装配工位使用，维护成本极低，日常只需要定期清理夹持面的切屑即可，没有易损件需要频繁更换。在实际应用场景中，这类夹持工装常被用于电子结构件、小型五金块类零件的二次加工工序，比如工件侧面的钻孔、端面的铣平、附件的铆接装配等场景，双工位的设计可以让操作人员在其中一个工位加工的同时，在另一个工位完成工件的装卸，将设备的待机时间压缩到最低，提升单台设备的产出效率。结构设计上没有采用多余的复杂曲面，

　　所有轮廓都是规则的平面与圆弧面组合，不管是采用整块坯料铣削成型，还是采用分块焊接后再精加工的方式制作，加工难度都很低，车间常规的铣削设备就能完成夹具本身的制造，制造成本远低于定制化的液压夹具。夹持座的高度设计也做了针对性考量，工件装夹完成后，加工面高出夹持座上表面足够的距离，加工时刀具不会切削到夹具本体，能延长刀具使用寿命，也避免夹具被频繁铣伤导致定位精度下降；每个夹持位的侧面都预留了排屑缺口，加工产生的切屑可以顺着缺口自然滑落，不会堆积在定位槽内影响后续工件的装夹定位精度。
