螺杆驱动式机加工工件夹持工装结构

项目分类:工装 发布时间:2021-11-04 ID:368667
  • 螺杆驱动式机加工工件夹持工装结构

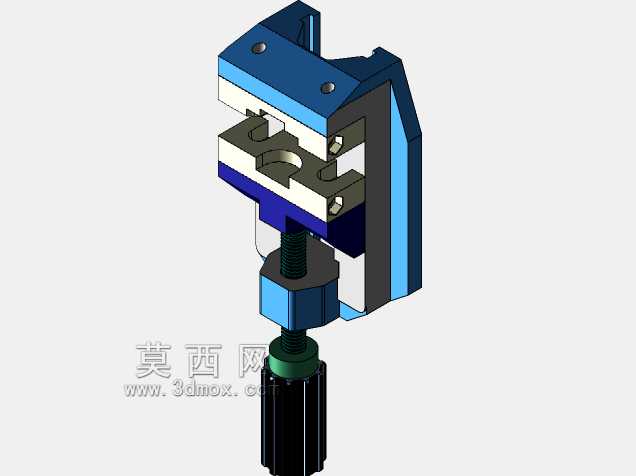

  在常规立式铣床、小型钻床的单件小批量加工场景里,这类侧装式工件夹持结构的应用占比不低,尤其适合工位空间局促、无法布置大型平口钳的加工位,能直接固定在设备T型槽立板或者专用工装立柱上,完成小型异形零件的铣削、钻孔、铰孔工序装夹。从结构拆解来看,整套夹持机构依靠底部的梯形螺杆提供夹紧动力,螺杆顶端通过推力球轴承承接下夹具体的压力,旋转螺杆尾部的滚花调节段时,下夹具体沿两侧的导向槽做直线升降动作,避免夹紧过程中出现偏摆错位。上夹具体通过两个内六角圆柱头螺钉固定在L型支座的顶端,夹持面做了阶梯型避让槽设计,针对带凸台、异形轮廓的小型零件,能避开零件非加工面的凸起结构,保证夹持力直接作用在零件的刚性基准面上,减少装夹变形。

  L型支座的背部设计有竖直定位止口,安装时可以直接卡入配套安装座的定位槽内,通过侧面的紧定螺钉完成锁固,不需要额外打表找正就能保证夹持面与设备主轴的垂直度,大幅缩短工装换装的调试时间。夹具体的夹持开口范围覆盖0到45毫米的常见小型零件厚度,夹持面的有效接触宽度为62毫米,对于宽度在60毫米以内的块状、轴类切边零件都能稳定装夹,当需要装夹圆形零件时,只需要更换带V型槽的可换钳口板,就能实现轴类零件的中心定位装夹,不需要额外更换整套夹具。整套结构的导向间隙通过夹具体两侧的镶条进行调整,长期使用出现导向磨损后,只需要拧动镶条的调节螺钉,就能消除导向间隙,避免夹紧时出现夹具体上翘的问题,保证夹紧力的方向始终垂直于零件基准面。从受力角度设计时,

  上夹具体的受力点距离支座安装面的悬伸长度控制在75毫米以内,配合L型支座的加强筋结构,即使在承受最大1200牛的铣削侧向力时,支座的形变量也能控制在0.02毫米以内,满足普通机加工的装夹刚度要求。底部的螺杆采用Tr12×3的梯形螺纹,具备自锁特性,夹紧后不会因为加工振动出现松脱问题,螺杆尾部的滚花段直径设计为20毫米,手动旋转时不需要借助加力杆就能达到足够的夹紧力,操作手感适中,不会因为夹紧力过大夹伤软质零件的表面。夹具体的夹持面做了网纹滚花处理,增加与零件接触面的摩擦力,减少零件在切削力作用下出现滑移的概率,对于表面粗糙度要求高的零件,也可以在夹持面垫铜皮进行防护,结构本身预留了足够的垫片放置空间。在实际生产线的应用中,

  这类夹持结构常被布置在组合机床的上下料工位旁,作为临时装夹检测的辅助工装,也可以多组并排安装在回转工作台上,配合多轴加工头完成小型零件的多面序加工,相比通用平口钳,它的安装占用空间更小,夹持动作的行程更短,手动操作的效率更高。设计时特意将螺杆的调节段布置在结构的最下方,操作时不会与加工区域的刀具、冷却水管路产生干涉,操作人员站在工位正面就能单手完成夹紧与松开动作,不需要探身到设备内部操作,降低了操作过程中的安全风险。整套结构的所有零部件都采用常见的标准件与常规机加工件,没有特殊的定制型材或者非标配件,后期维护更换零件时采购成本很低,适合小型加工车间自制或者小批量配套生产。
