机加工工位异形曲面工件夹持保持座

　　在多工序机加工流转、精密检测工位以及半自动装配线的上下料衔接环节，这类工件保持座是保障异形曲面类工件定位一致性的核心工装部件，区别于通用平口钳、标准卡爪的通用性设计，它是针对特定轮廓工件做的定制化定位支撑结构，不需要额外做找正动作就能让工件每次放置都处于统一的空间坐标位置，能大幅减少单件装夹的辅助时间，也能避免通用夹具夹持异形曲面时出现的压痕、装夹变形问题。

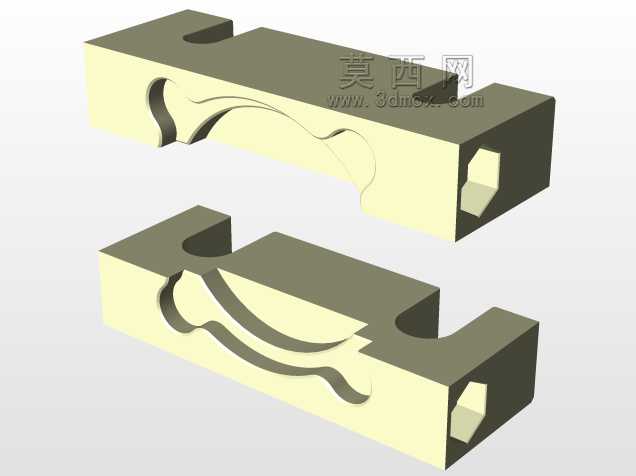

　　从结构设计逻辑来看，整个保持座采用分体对合式的块体结构，两个块体的对合面完全复刻目标工件的外轮廓曲面，曲面的曲率变化完全匹配工件的外形走势，没有做多余的避让间隙，也不存在过盈挤压的干涉区域，当工件放置到下座体的型腔内时，上座体合下之后就能完全贴合工件的上下曲面，不需要额外施加过大的夹紧力就能限制工件的六个自由度，避免加工过程中工件出现窜动、偏转。块体的外侧做了平直的安装基准面，两个相邻的垂直面做了精磨处理，作为整个保持座安装到机床工作台、检测平台或者线体载具上的定位基准，安装时只需要靠紧工作台的定位挡边，用压板压住块体两侧的凸台结构就能完成固定，不需要反复调整保持座的位置，就能保证型腔中心和设备的加工原点重合。

　　块体两端设计的内六角凹孔，是用于安装定位销或者锁紧螺钉的结构，既可以在上下座体合模时穿入定位销保证两个块体的对合精度，避免合模时出现错位导致工件被夹伤，也可以在需要固定保持座时，从凹孔处穿入螺栓将整个座体锁紧在安装基面上，凹孔做了沉头设计，螺栓锁紧之后头部不会突出块体表面，不会和上下移动的加工主轴、检测探头发生碰撞干涉。块体顶部开设的凹槽结构，一方面是为了减轻整个保持座的自重，方便操作人员在换型时快速搬移更换，另一方面也可以作为抓取位，配合机械手的夹爪实现保持座的自动换型，适配多品种小批量生产时的快速换线需求。

　　实际应用中，这类保持座多用于薄壁异形曲面工件的轻加工工序，比如工件的端面倒角、侧面孔位的点钻、表面标识的激光打标以及三坐标检测时的定位支撑，因为这类工件本身刚性较差，如果用通用夹具大力夹持很容易出现弹性变形，加工完成松开夹具之后工件回弹导致尺寸超差，而型面贴合的保持座是通过整个曲面的均匀接触来支撑工件，夹紧力分散在整个接触面上，单位面积的压力很小，不会让薄壁工件产生装夹变形。在装配工位上，这类保持座还可以作为工件的载具，沿着输送线流转到各个装配工位，每个工位的定位机构只需要顶住保持座的基准面就能完成定位，不需要每次都针对工件本身做找正，能大幅提升装配线的运行节拍。

　　设计这类保持座的时候，首先要提取目标工件的实测外轮廓点云，根据工件的公差带调整型腔的尺寸，对于工件的非加工面可以留0.02到0.05毫米的配合间隙，方便工件快速取放，对于需要作为加工基准的贴合面，则要按照工件的实体尺寸做零对零的贴合设计，保证定位精度。同时还要考虑工件加工过程中的排屑问题，在型腔的曲面最低点设计微小的排屑缺口，避免加工产生的切屑积存在型腔内，导致工件放置不到位出现定位偏差。保持座的材质一般选择45号钢做调质处理，贴合面做淬火处理提升耐磨性，长期使用之后如果出现磨损，只需要重新精磨贴合面就能重复使用，不需要整体更换，能降低工装的长期使用成本。安装边界方面，整个保持座的长宽尺寸控制在小型加工中心工作台的T型槽间距范围内，不需要额外制作过渡连接板就能直接安装，高度尺寸也符合常规机床的主轴行程范围，不会出现主轴行程不够无法加工的问题，两侧的压紧凸台突出主体5毫米，足够普通压板的压脚搭接受力，锁紧时不会出现压持不稳的情况。
