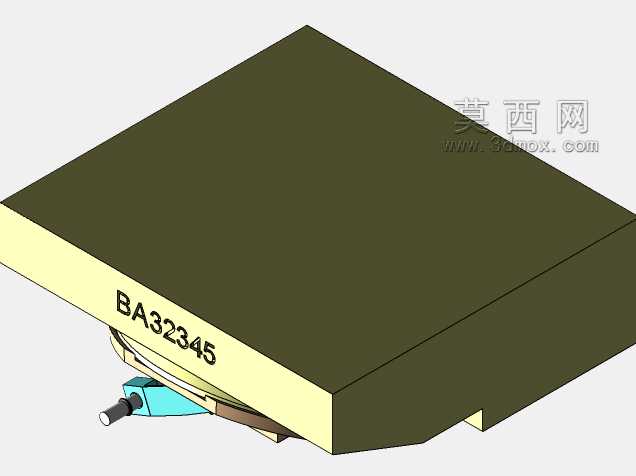

BA32345型机加工工件夹持固定装置

　　在常规金属切削加工、小批量零件试制的生产场景里，工件装夹的可靠性直接决定加工精度的稳定性，这套BA32345编号的工件保持结构，正是针对小型异形零件的装夹痛点设计的夹持单元。不同于通用三爪卡盘适配回转体零件的局限，该结构可覆盖非规则轮廓坯料的定位装夹需求，在立式铣床、小型加工中心的工位上，能完成铣削平面、钻削侧向孔、修磨边缘等工序的工件固定，避免通用夹具装夹异形件时出现的夹持点悬空、压紧力不均导致的坯料变形问题。

　　从功能实现逻辑来看，这套夹持结构采用侧向顶紧配合基准面贴合的定位逻辑，主体的块状基座作为安装基准，上表面与侧立面加工有较高的平面度与垂直度公差，可直接作为工件定位的粗基准承托面，避免额外叠加定位块带来的累积误差。前端伸出的顶紧组件带有自适应摆动压头，当顶紧螺杆旋进时，压头可根据工件接触位置的轮廓角度小幅偏转，保证压紧面与工件表面完全贴合，不会出现点接触压伤工件表面、或是夹持力不足导致加工过程中工件移位的问题。顶紧螺杆的行程经过适配设计，可覆盖一定尺寸范围内的坯料装夹，无需针对单批次零件的尺寸公差频繁调整夹具整体位置，减少换产时的夹具调校时间。

　　设计过程中优先考虑了安装边界的兼容性，主体基座的底部预留有标准T型槽安装的压紧位，可直接固定在常规机床工作台上，不需要额外制作过渡连接盘，基座的整体轮廓方正，没有突出的干涉结构，在加工行程有限的小型机床上使用时，不会出现夹具与机床主轴、刀具路径发生碰撞的问题。夹持力的传递路径经过优化，螺杆的轴向推力直接通过压头作用在工件侧面，反作用力由基座的定位立板承担，整体受力形成闭合环路，没有额外的力臂损耗，不需要过大的旋紧力矩即可提供足够的夹持力，操作人员使用普通内六角扳手即可完成装夹操作，降低操作强度。

　　在实际应用场景中，这套夹持结构尤其适合小型块状零件的侧面加工工序，当零件需要加工侧向的小孔、台阶面或是倒角时，将工件基准面贴紧基座定位面后，旋紧侧方顶紧机构即可完成固定，不需要像使用平口钳装夹时反复找正钳口与工件的平行度，对于轮廓带有小角度斜面的坯料，自适应压头的结构也能保证足够的接触面积，避免加工时因切削力产生的振动在工件表面留下振纹。结构的运动部件做了防脱落设计，顶紧螺杆与压头之间采用卡簧限位，即使旋出到最大行程也不会从基座上脱落，避免车间日常使用时零件散落丢失，日常维护仅需定期在螺杆螺纹处涂抹润滑脂即可，没有复杂的液压、气动元件，故障率极低，适合生产现场的长期高强度使用。

　　从结构细节来看，基座的承托面边缘做了小尺寸的倒角处理，避免工件放置时与基座棱边发生磕碰划伤，顶紧压头的接触端面做了防滑处理但没有尖锐纹路，不会在软质金属工件表面留下过深的压痕，对于表面质量要求较高的半成品零件，也可在压头与工件之间垫铜皮完成装夹，不会损伤工件已加工表面。整体结构没有采用复杂的异形曲面设计，所有组成零件均可通过常规机加工工序完成制作，加工成本低，后期如果出现零件磨损，可快速测绘替换，不需要采购专用的非标配件，对于小型机加工车间、工装自制能力较强的生产单位来说，这套结构的适配性极强，可根据自身加工的零件尺寸调整基座的长宽参数，快速改型适配不同规格的工件装夹需求。
