高稳定性双立板支撑工件夹持工装结构

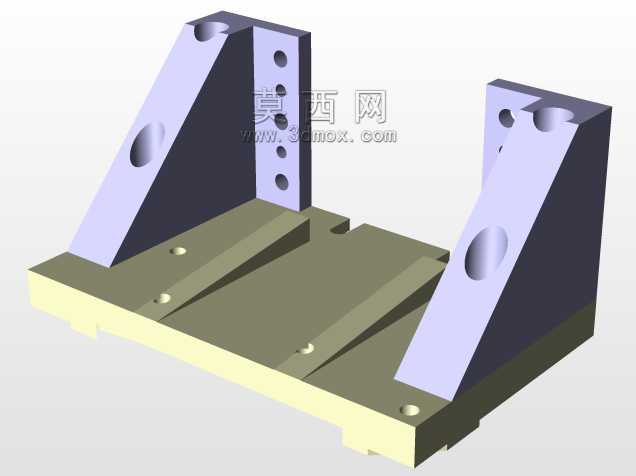

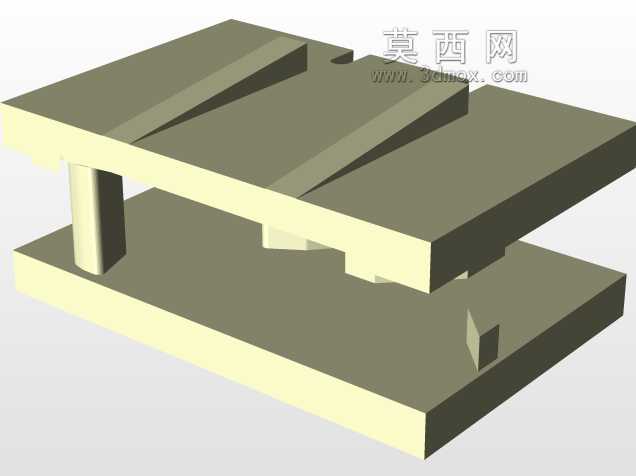

　　在常规机械加工、部件装配的现场场景里，这类双立板支撑结构的夹持工装，主要承担工件加工过程中的刚性定位与装夹承载作用，多用于立式加工中心、数控铣床的工位配套，也可适配小型部件的焊接定位、装配预紧工序，替代原有简易垫块与临时压板的装夹方式，解决传统装夹刚性不足、定位基准偏移的问题。从结构功能来看，底部为带安装沉孔的平板基座，基座底面设置有定位凸台，可直接嵌入机床工作台的T型槽内完成初定位，基座上的沉头孔用于穿装T型螺栓，将整个工装牢牢锁固在工作台面上，避免加工过程中工装受切削力作用产生位移。两侧的立板为主要的工件装夹承载面，立板上加工有阵列排布的光孔与螺纹孔，可根据待装夹工件的外形尺寸调整压板位置，也可直接通过螺栓连接工件的工艺定位孔，

　　实现工件的无悬空装夹；立板与基座之间设置有三角形加强筋，筋板与立板、基座的连接位置均做了圆弧过渡处理，避免应力集中导致的结构变形，立板侧面加工的大直径通孔为减重孔，在不损失结构刚性的前提下降低工装整体重量，方便工位间的转运与调整。设计过程中优先考虑了装夹状态下的受力分布，切削力作用在工件上时，载荷会通过立板传递到加强筋与基座，最终分散到整个工作台面，相比单立板悬臂式的装夹结构，双立板对称布局的抗扭、抗弯性能提升明显，可承受更大的侧向切削力，减少加工过程中的振刀现象，提升工件加工面的表面质量。安装边界方面，基座底面的定位凸台宽度适配常规机床T型槽的标准槽宽，无需额外加工过渡板即可直接安装，两侧立板的间距预留了足够的工件装夹操作空间，

　　立板高度根据常规中小型工件的装夹高度设计，既不会因为立板过高导致工装刚性下降，也不会因为立板过低无法满足工件的装夹高度需求；基座上的加强筋布局避开了T型螺栓的安装位置，螺栓锁紧操作时不会与筋板产生干涉，立板上的孔位间距采用等距排布，适配不同尺寸工件的装夹需求，无需重新制作工装即可完成一定尺寸范围内的工件装夹切换。实际使用过程中，这类工装可配合标准压板、定位销使用，针对异形工件也可在立板上加装定制压块，拓展装夹适配范围，相比专用定制工装，该结构的通用型更强，制作成本更低，适合多品种小批量的加工场景使用，能够有效减少工装准备时间，提升设备的有效加工时长。结构的所有棱边均做了倒角处理，避免操作人员转运、装夹过程中被锐边划伤，基座底部的平面度、立板安装面的垂直度均按照工装夹具的常规精度要求设计，可保证装夹后工件的定位精度满足一般机加工工序的公差要求，无需额外进行找正即可完成工件装夹，降低操作人员的装夹找正难度。
