机加工工位对中式工件夹持座结构

项目分类:工装 发布时间:2021-11-04 ID:368715
  • 机加工工位对中式工件夹持座结构

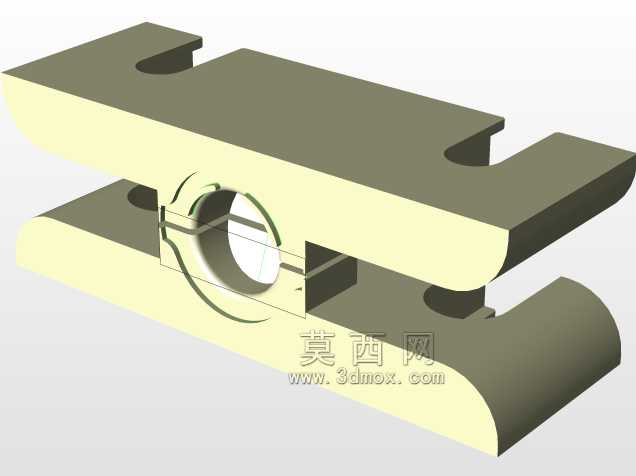

  在中小批量零件的铣削、钻削工序里,这类夹持座常被布置在普通铣床、台钻的工作台T型槽上,用来装夹外形规则的长条类、块状坯料,替代传统平口钳完成快速定位装夹,尤其适合多工位流水线上的工序间工件转移夹持,能减少重复找正的辅助时间。从结构上看,上下两块夹板采用对称式开槽设计,两侧的U型开口直接对应工作台的T型螺栓安装位,安装时不需要额外制作转接板,只要将螺栓穿过开口槽锁紧,就能快速固定在标准工作台上,槽的长度方向预留了足够的调节余量,可根据不同加工工位的排布需求,调整夹持座在工作台面上的固定位置,适配不同长度工件的装夹跨度。中间的通孔是整个夹持结构的核心受力部位,孔内可穿装转轴或者拉紧螺杆,当穿装拉紧螺杆时,

  旋紧端部螺母就能带动上下夹板同步收拢,对放置在夹板之间的工件形成均匀的夹紧力,不会出现单侧夹紧导致的工件翘起、定位偏移问题;如果穿装转轴,还能将整个夹持座改造成可翻转式夹具,配合分度装置完成工件多个面的加工,不需要二次装夹找正。夹板的夹持面做了平直度处理,没有额外的防滑齿纹,适合装夹表面粗糙度要求较高的半成品工件,避免夹痕影响工件最终的表面质量,夹板端部做了圆弧过渡处理,一方面是减少加工过程中尖锐边角对操作人员的剐蹭风险,另一方面也能在装夹异形工件时,避免边角与工件轮廓发生干涉,扩大可装夹的工件外形范围。设计这类夹持结构的时候,首先要考虑的是夹紧力的传递路径,从螺杆的拉紧力到夹板的夹持面,整个受力路径上没有多余的转接零件,

  力的损耗极小,只需要较小的锁紧力矩就能获得足够的夹持力,适合手动操作的工位使用,操作人员用普通内六角扳手就能完成锁紧和松脱,不需要借助液压、气动等辅助动力源,在没有气源、液压源的普通加工工位上也能正常使用。安装边界方面,上下夹板合拢后的最小开口尺寸可以适配薄至几毫米的片状工件,最大张开量能满足几十毫米厚度的块状零件装夹,两侧安装槽的中心距与标准机床工作台的T型槽间距匹配,不需要对工作台进行额外改造就能直接安装,整体外形没有突出的悬臂结构,夹紧状态下的整体刚性足够承受常规铣削的切削力,不会出现夹持抖动导致的加工振纹问题。在实际生产场景里,这类夹持座还可以多个并排组合使用,装夹长度较长的型材类工件,

  相邻夹持座之间的间距可以根据工件的刚性灵活调整,对于刚性较差的薄壁长条工件,加密夹持座的排布就能避免加工过程中工件变形,相比通用平口钳的有限夹持行程,组合使用的灵活度更高。结构上没有易损的复杂零件,夹板采用普通中碳钢制作,经过调质处理后就能获得足够的强度和耐磨性,长期使用后如果夹持面出现磨损,只需要平磨夹持面就能恢复精度,维护成本极低,适合加工车间的长期高频使用。在做三维建模的时候,要重点保证两侧安装槽的对称度,以及中间通孔与夹板夹持面的垂直度,这两个形位公差直接影响装夹后的定位精度,如果通孔与夹持面不垂直,锁紧时夹板会出现偏斜,导致工件夹紧后与工作台面不平行,直接影响加工尺寸的精度;两侧安装槽的对称度则会影响夹持座安装后的位置精度,保证多个夹持座并排安装时,夹持面能处于同一平面上,不会出现工件装夹后扭曲的问题。另外夹板上的开槽深度也要经过核算,既要保证足够的螺栓穿装调节空间,也要保证开槽后夹板的剩余强度足够承受夹紧力和切削力,避免锁紧时夹板出现弯曲变形,导致夹持力不足。
