机加工工位用对开式工件夹持座结构

　　在常规中小批量机加工、钳工装配、线切割上下料工位里，这类对开式夹持结构是工位上出镜率极高的工装部件，它不需要配套复杂的液压或气动动力源，依靠中部穿装的锁紧螺栓收紧上下两个夹体，就能完成对圆柱形、带台阶轴类工件的快速装夹定位，适配多品种小批量的柔性生产需求，不用针对每一种轴径工件单独制作专属夹具，能大幅降低工装制作的时间与物料成本。

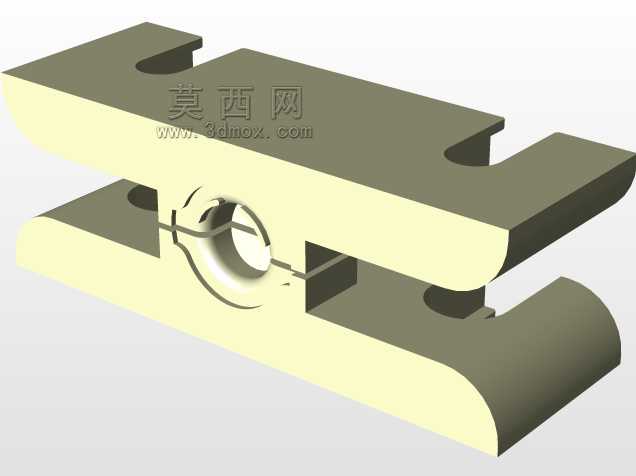

　　从结构设计逻辑来看，上下两个夹体采用对称的开槽式布局，夹体两端的圆弧过渡设计并非单纯为了外观规整，而是为了消除直角位置的应力集中，避免夹具在反复锁紧受力的过程中，从转角位置出现疲劳开裂的问题。夹体上开设的两处U型开口槽，是用来穿装工位台面上的T型螺栓的，安装时不需要完全拧下螺母就能把夹具从槽位里滑入或取出，调整夹持工位位置的时候操作效率更高，相比圆孔安装的结构，它的位置调节余量更大，能适配不同长度工件的装夹跨度需求。中部的半圆夹持孔是整个结构的核心功能位，孔壁的加工粗糙度需要控制在合理区间，既不能过于光滑导致锁紧时工件出现周向打滑，也不能过于粗糙夹伤工件的已加工表面，设计时特意在半圆孔的两侧预留了微小的退让间隙，当上下夹体收紧时，夹持力会均匀分布在工件的圆柱面上，不会出现局部应力过大夹伤薄壁轴件的问题。

　　从安装边界尺寸来看，这类夹持座的整体厚度控制在适配常规工位T型槽的间距范围内，夹体的宽度不会超出工位台面的有效装夹区域，中部夹持孔的孔径覆盖常规小型轴类零件的装夹范围，两端U型槽的槽宽适配常用的M8-M12规格T型螺栓，不管是装在普通钳工台、铣床工作台还是线切割的工作台上，都不需要额外制作转接板，直接就能固定使用。夹体上下两个接触面的平面度有严格要求，合模之后两个接触面的贴合间隙不能超过0.02mm，不然锁紧的时候会出现夹体偏斜，导致被夹持的工件轴线出现偏移，直接影响后续加工的位置精度。

　　实际使用场景里，这类夹持座除了用来固定待加工的轴类工件，还可以用来固定小型工装的导向杆、气缸安装轴等部件，在小型自动化设备的机架搭建过程中，也能用来做杆件的中间支撑固定，不需要额外焊接支撑座，调整位置的时候只需要松开T型槽螺母就能滑动调整，适配设备调试阶段频繁改动杆件位置的需求。设计时特意将夹体的非接触面做了减重处理，在保证整体结构刚性的前提下降低了夹具自重，单人就能完成搬运和位置调整，不需要借助起重设备，适合多工位之间频繁周转使用。夹体的选材一般采用中碳钢调质处理，表面做发黑防锈处理，在车间常规的切削液、润滑油环境下长时间使用也不会出现锈蚀，日常维护只需要定期清理夹持孔内的切屑残渣，检查锁紧螺栓的螺纹磨损情况即可，不需要复杂的保养流程，使用寿命能达到数万次锁紧循环。

　　很多一线操作师傅在实际使用中还会根据自己的加工需求，在夹持孔内粘贴薄铜皮来适配更小直径的工件装夹，或者在夹体侧面加装定位挡块来实现工件的轴向定位，这款结构的拓展性很强，预留的侧面平面可以方便加装各类辅助定位配件，不需要对夹体本身做二次加工破坏原有结构。相比常见的平口钳，这类夹持座的夹持高度更低，装夹工件时的重心更贴近工作台面，重切削加工时的抗震性更好，不会出现平口钳装夹悬伸过长导致的振刀问题，尤其适合小型轴类零件的侧面铣槽、钻孔、打标记等工序的装夹作业。
