三坐标测量机专用工件装夹固定支架

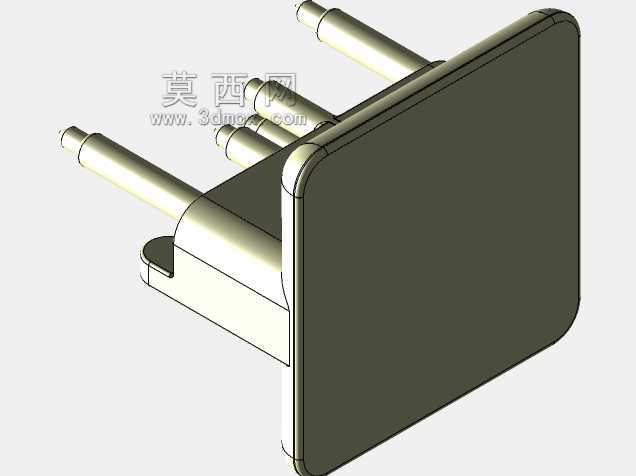

　　在精密尺寸检测环节，三坐标测量机的装夹系统直接决定检测数据的重复性与可靠性，这款支架正是针对三坐标测量场景开发的专用装夹构件，主要用于检测工序中对中小型异形工件、机加工件、注塑样件的承托与定位，避免工件在测头触测过程中出现微位移，保障形位公差、轮廓度、孔径、位置度等参数的检测精度。从结构设计来看，该支架采用背靠式安装基准面设计，后侧的平整立面可直接贴合三坐标工作台的靠山或者磁力基座安装面，安装时无需复杂调平，依靠立面的平面度基准即可快速完成支架本身的定位校准，大幅缩短检测前的装夹准备时间。支架的承托部分采用双层分叉式托臂结构，上下两层托臂的间距经过优化，既可以承托带悬臂结构的工件，避免工件悬空产生重力形变，也能适配不同厚度的板类、

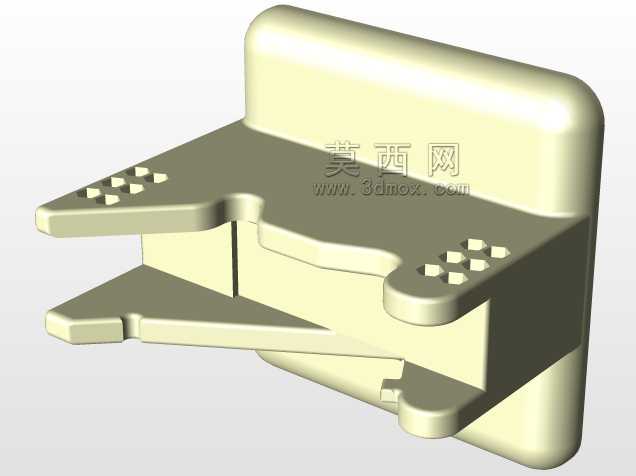

　　壳体类工件的装夹需求，托臂表面设置的阵列式小凸台是专门的定位点结构，这些凸台的顶面共面度控制在微米级，既可以减少托臂与工件的接触面积，避免工件底面的毛刺、切屑影响装夹平面度，也能作为固定的定位基准，配合夹具压板或者橡皮泥固定时，能快速找到工件的放置位置，减少重复装夹的定位误差。托臂端部的圆弧过渡设计并非单纯的外观处理，而是考虑到三坐标测头的移动路径，避免尖锐棱角在测头快速移动时发生碰撞，同时圆弧结构也能消除应力集中，提升支架长期使用的结构稳定性，即使反复装夹工件也不会出现托臂变形的问题。从安装边界来看，该支架的后侧立面宽度适配常规三坐标工作台的T型槽间距，可直接通过T型螺栓固定在花岗石工作台面上，也可配合磁力座实现快速装拆，

　　整体高度控制在三坐标测量机的Z轴有效行程下半区间，不会占用过多的测量行程空间，托臂的伸出长度经过计算，可覆盖大部分中小型工件的装夹范围，不会因为托臂过长导致受力下垂，也不会因为过短无法承托工件的悬臂部分。在实际应用中，这类支架常配合三坐标的柔性夹具系统使用，可单独使用承托小型工件，也可多个组合使用，对长条形、异形结构件实现多点支撑，相比通用的平板支撑，这种分叉式结构可以避开工件下方的测头测量路径，让测头可以从下方触测工件的底面特征，无需二次翻转工件，大幅提升复杂工件的检测效率。设计过程中重点考量了装夹的通用性与稳定性，没有设置多余的复杂调节结构，依靠固定的结构基准保障装夹一致性，相比可调式支架，这种固定式结构的重复定位精度更高，

　　不会因为调节机构的间隙产生装夹误差，非常适合批量工件的检测工序使用，同一批次工件检测时，只需将工件放置在支架的定位凸台上即可完成定位，无需每次调整装夹位置，有效降低检测人员的操作强度，减少人为装夹带来的测量误差。支架的整体壁厚经过受力校核，在承托额定重量范围内的工件时，托臂的形变量控制在三坐标测量的精度允许范围内，不会因为支架形变导致检测数据失真，所有棱边的倒圆角处理也避免了装夹过程中划伤工件表面或者操作人员的手部，适配精密加工车间、计量室的检测场景使用。
