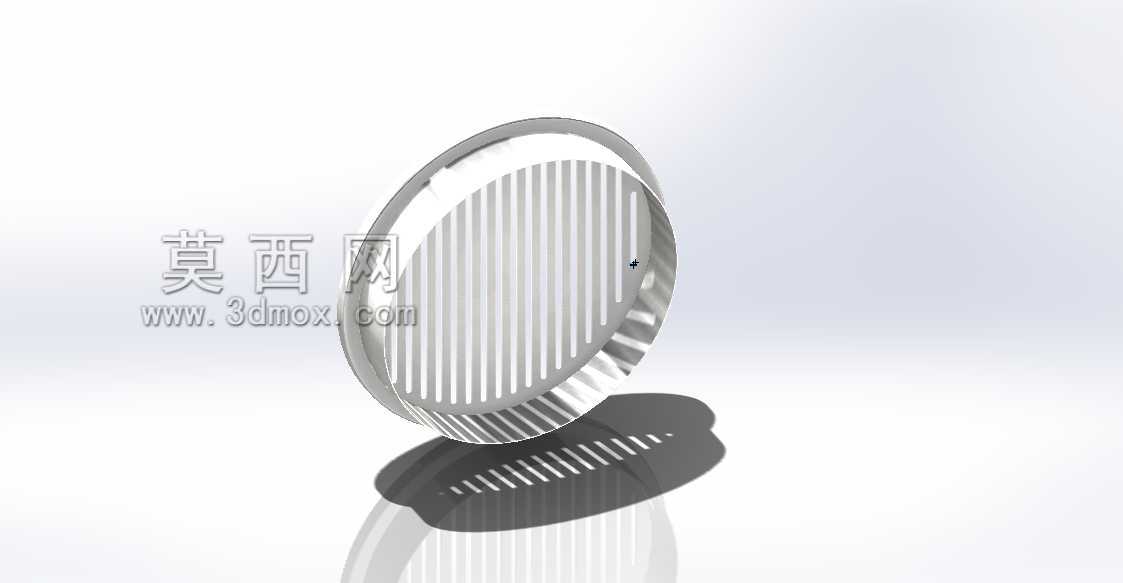

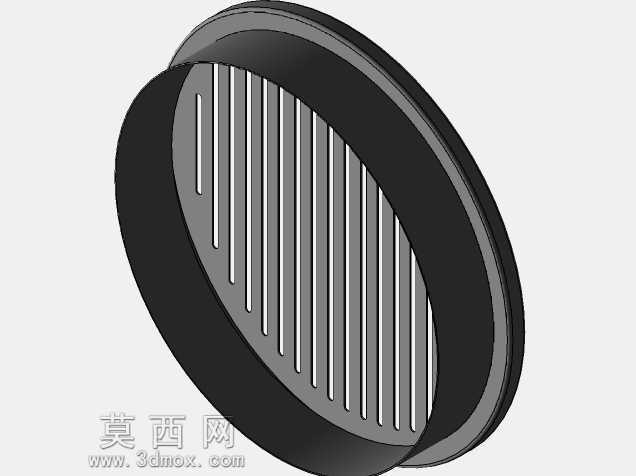

通风系统用圆形格栅式通风盖结构

　　在工业厂房通风系统、商用建筑新风配套、机电设备柜体散热通风等场景中，这类圆形格栅式通风盖是兼顾气流导通与异物阻隔的基础配套构件，日常应用中常被安装在通风管道末端、设备柜体侧壁、建筑墙体通风预留孔位处，承担着平衡内外气压、引导气流有序通过、阻挡外部杂物或虫鼠进入内部通道的核心作用。从结构设计逻辑来看，这款通风盖采用一体式圆形边框搭配等距竖向格栅条的构型，边框做了卷边强化处理，既提升了整体结构的抗形变能力，也能在安装时与安装基面形成更贴合的贴合面，避免安装后出现缝隙漏风或者边缘割伤安装人员的问题。格栅条采用等间距排布设计，单条格栅的宽度与格栅间隙经过匹配计算，在保证足够通风过流面积的前提下，将间隙控制在常规杂物无法直接穿过的尺寸，

　　既不会因为格栅过密导致风阻过大影响通风效率，也不会因为间隙过大失去防护作用。从安装边界来看，这款圆形通风盖的外轮廓为标准正圆形，适配同公称直径的圆形通风预留孔，安装时可通过边框上预留的沉头孔位采用自攻螺丝或者拉铆钉直接固定在基面，安装基面可以是金属柜体板材、PVC通风管道壁、建筑墙面抹灰层等多种材质，不需要额外做复杂的适配转接件，安装容错率较高。在实际使用场景中，这类通风盖的格栅朝向可根据安装位置的气流方向做适配调整，竖向格栅的设计能够在引导竖向气流均匀分布的同时，让飘落的灰尘或者液态水珠顺着格栅条自然滑落，不会在通风盖表面积攒堵塞通风间隙，日常维护只需要定期用毛刷清理格栅间隙附着的浮尘即可，不需要整体拆卸维护。从结构强度设计角度，

　　格栅条与外边框采用一体成型结构，连接处做了圆弧过渡处理，避免应力集中导致格栅受外力碰撞时出现断裂，日常使用中即使受到轻微的外力磕碰，也不会出现格栅变形脱落的问题，能够长期保持结构形态稳定。在设备柜体散热场景下使用时，这类通风盖通常会配合柜体内部的散热风扇搭配使用，通风盖的过流面积能够匹配常规轴流散热风扇的出风量，不会因为通风盖的风阻导致散热风扇的出风效率下降，同时格栅的防护作用能够避免外部的线缆头、金属碎屑等杂物被吸入风扇内部造成风扇卡滞损坏。在建筑通风场景使用时，这类通风盖安装在墙体通风孔外侧，能够阻挡室外的落叶、飞虫、雨水溅入通风管道内部，

　　竖向格栅的倾斜角度设计（从实物结构来看格栅条带有微小的外倾角度）能够让溅落到通风盖表面的雨水顺着格栅向外流出，不会倒灌进入室内或者管道内部。从建模实现的角度来看，这款通风盖的结构特征清晰，外边框的卷边特征、格栅条的等距阵列特征、安装沉头孔的圆周阵列特征都属于常规机械结构建模范畴，建模过程中可以先绘制外轮廓的旋转截面生成基础边框实体，再通过拉伸切除生成单条格栅间隙，之后采用圆周阵列完成全部格栅结构，最后在边框对应位置生成沉头安装孔即可，建模过程中需要注意格栅条与边框连接处的圆角处理，还原实际加工中的工艺圆角特征，避免出现尖锐直角的结构，同时要保证所有格栅条的间距误差控制在合理范围内，符合实际产品的加工公差要求。在选型适配过程中，需要重点关注通风盖的公称直径与预留安装孔的直径匹配度，同时要核算通风盖的有效过流面积是否满足对应场景的通风量要求，避免出现选型过小导致通风阻力过大的问题，另外根据使用环境的腐蚀程度，可以选择对应表面处理的版本，比如在潮湿户外环境使用时可以选择做了喷塑或者镀锌处理的款式，提升抗锈蚀能力，延长使用寿命。
